SINFONIE (OVH)

Le classique des Pays Bas

Grâce à ses profils d’emboîtement profonds et à son grand profil de recouvrement variable, la tuile SINFONIE offre des avantages techniques que ses concurrents n’ont pas. La tuile SINFONIE est tout simplement la meilleure tuile galbée du Benelux ! Avec son élégante ondulation en S, elle confère charme et caractère à votre toiture. Ce n’est pas par hasard qu’elle a reçu l’aval du service de l’urbanisme pour les rénovations dans le centre historique de Bruges.

Avantages

Style: rustique et champêtre

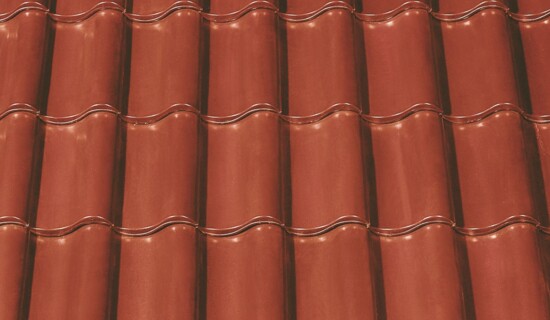

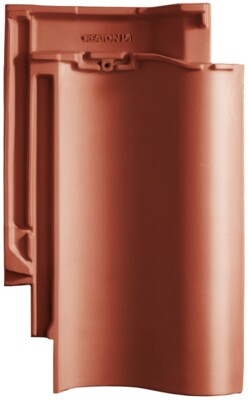

Tuile ondulée, type tuile galbée
Doubles emboîtements de tête et laéraux fortement prononcés pour une évacuation optimale de l'eau

Caractéristiques techniques

Dimensions (h x l - mm)	482 x 300
Poids de la tuile (kg)	4,6
Pente min. du toit* (x°)	10°
Recouvrement (mm)	228 - 232
Entraxe des lattes (mm)	361 - 389
Nombre des tuiles/m² (pièces)	10,9 - 12,2
Poids/m² (kg)	50 - 56
Hauteur du profil (mm)	65

* Avec sous-toiture CREATON.

Dessins techniques

LAF/FLA valeurs

Détermination de la position du liteau supérieur jusqu'a l'axe de faîte et de la hauteur de l'axe de faîte (tenant compte d’une hauteur de 30 mm de la latte à panne)

Pente	Distance L en mm pour faîtière PF	Hauteur liteau de faîte H en mm pour faîtière PF
10°	110	120
15°	110	120
20°	110	100
25°	95	100
30°	95	80
35°	95	70
40°	85	70
45°	85	60
50°	85	60
55°	85	60

Gamme d’accessoires

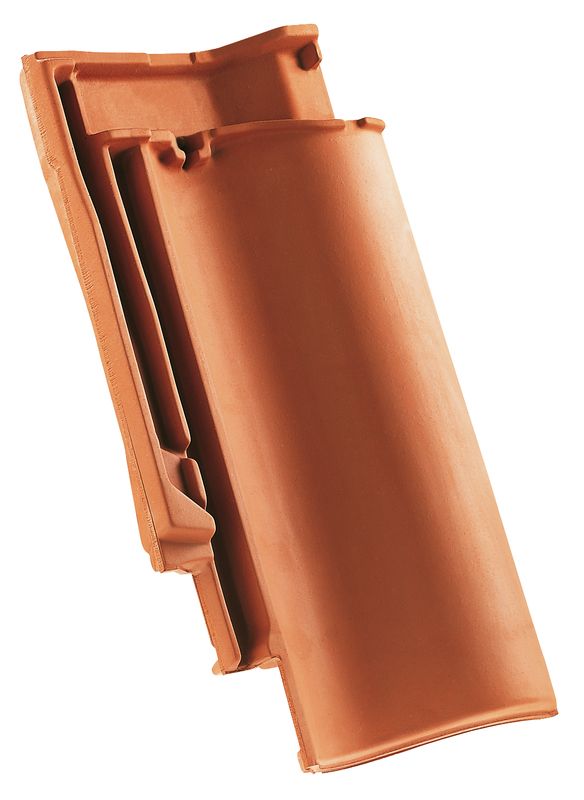

Demi-tuile SIN

Tuile de rive SIN droite

Tuile de rive SIN gauche

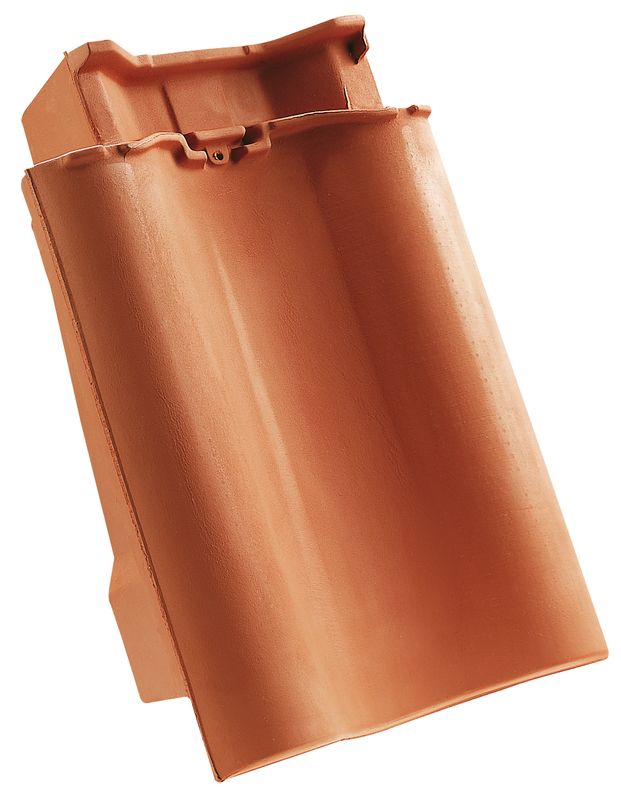

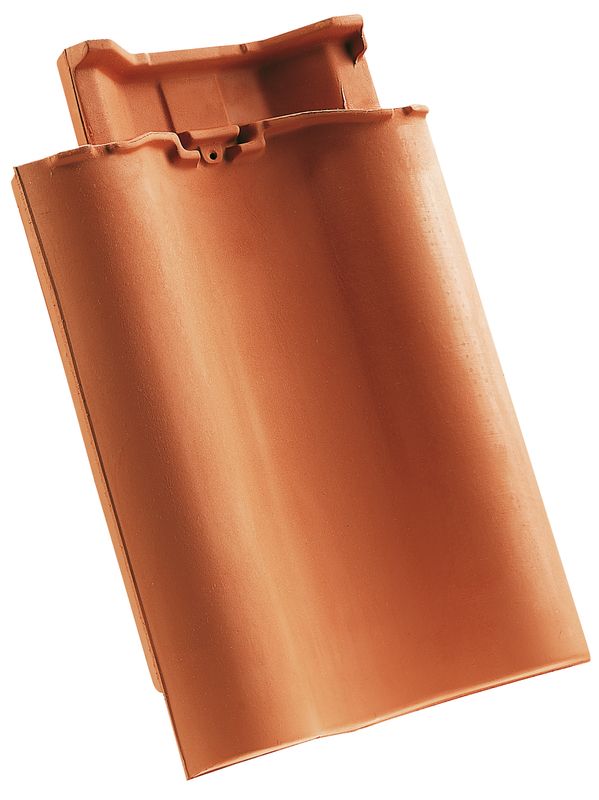

Tuile double bourrelet SIN

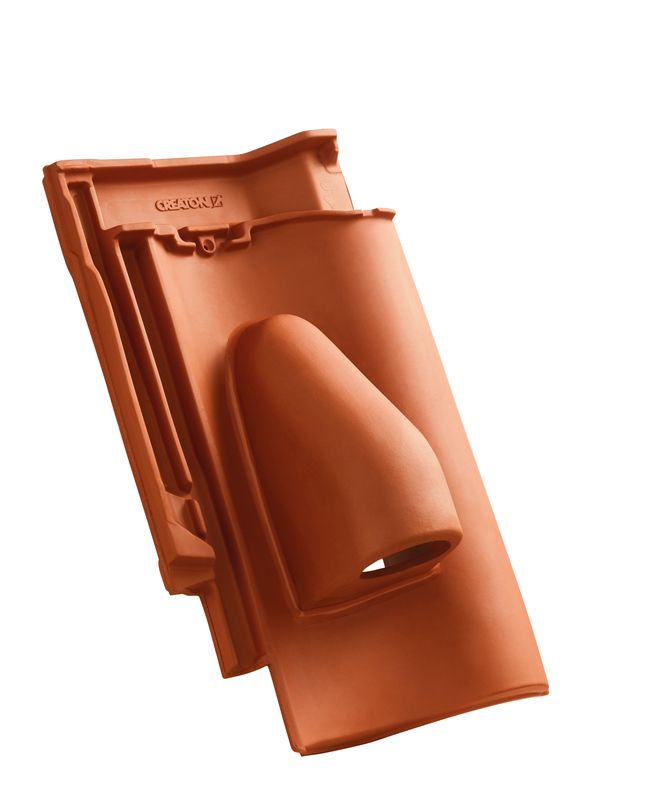

Chatière SIN

Tuile à appentis pressée SIN

Tuile de rive à appentis pressée SIN droite

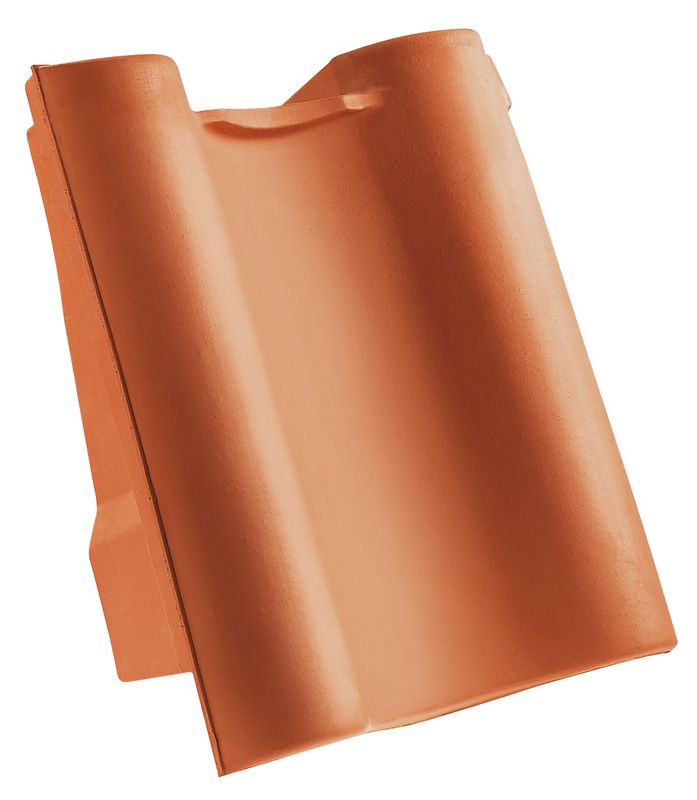

Tuile de rive à appentis pressée SIN gauche

Tuile à appentis garnie dimensions spéciales SIN

Tuile de rive à appentis garnie dimensions spéciales SIN droite

Tuile de rive à appentis garnie dimensions spéciales SIN gauche

Tuile pour mansarde/toiture en shed garnie dimensions spéciales SIN

Tuile de rive pour mansarde/toiture en shed garnie dimensions spéciales SIN droite

Tuile de rive pour mansarde/toiture en shed garnie dimensions spéciales SIN gauche

Gamme de pièces de ventilation et de pénétration

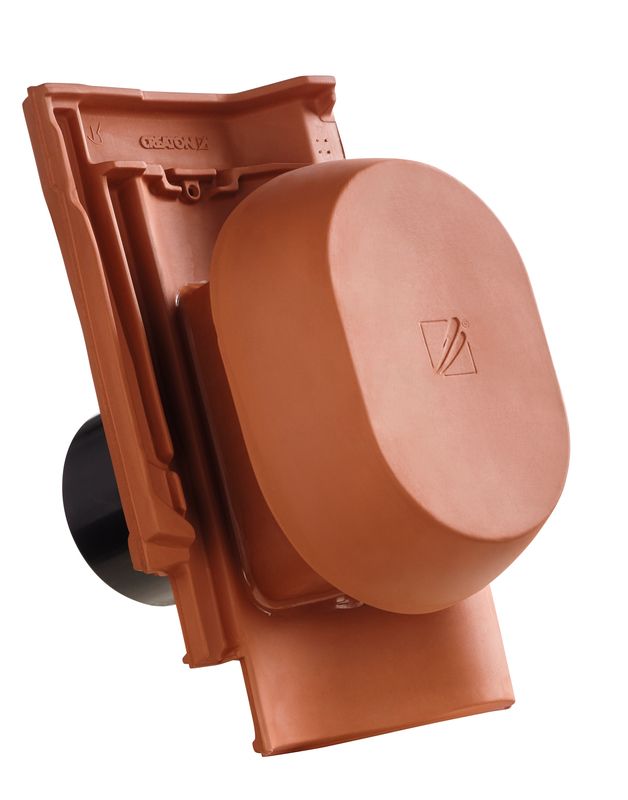

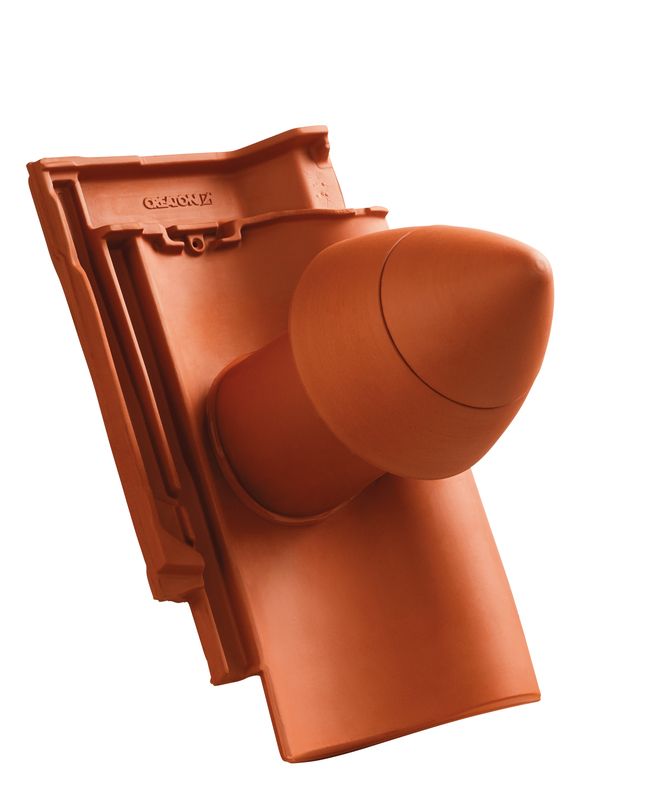

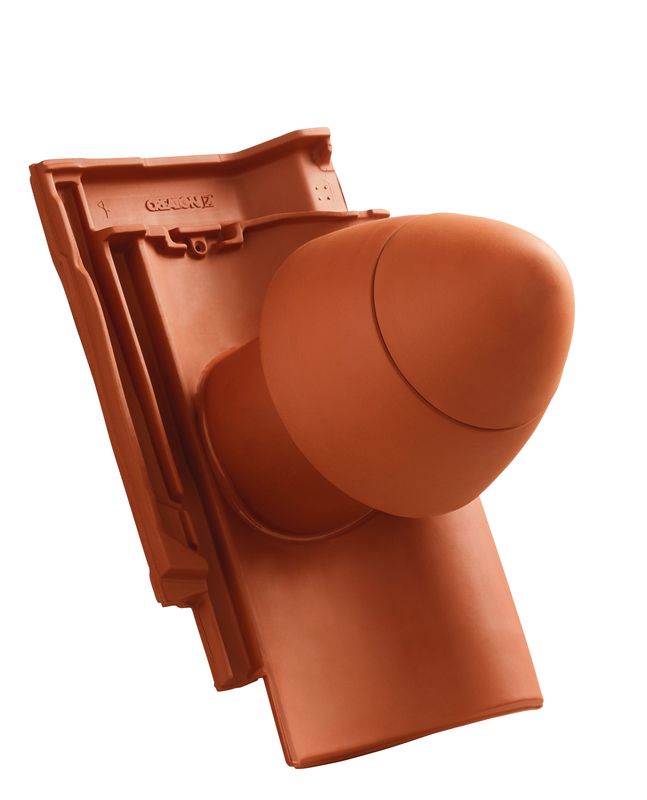

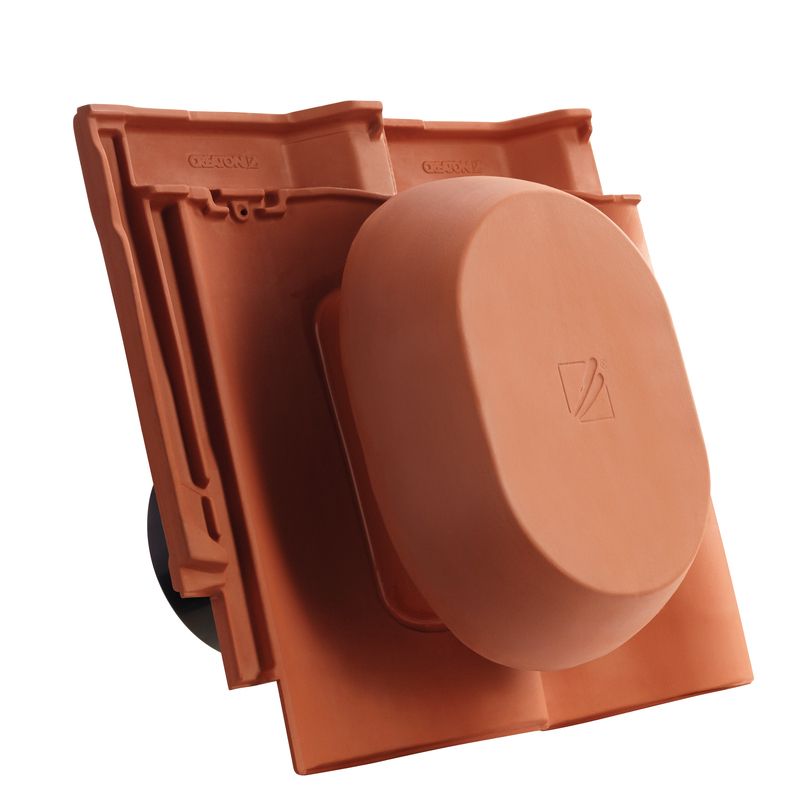

Cheminée d’aération SIGNUM SIN en céramique DN 110 mm avec chapeau dévissable, adaptateur de raccordement pour sous-toiture inclus

Cheminée d’aération SIGNUM SIN en céramique DN 125 mm avec chapeau dévissable, adaptateur de raccordement pour sous-toiture inclus

Ventilateur anti-buées SIGNUM SIN en céramique DN 160 mm, adaptateur de raccordement pour sous-toiture inclus

Ventilateur anti-buées SIGNUM SIN en céramique DN 200 mm, adaptateur de raccordement pour sous-toiture inclus

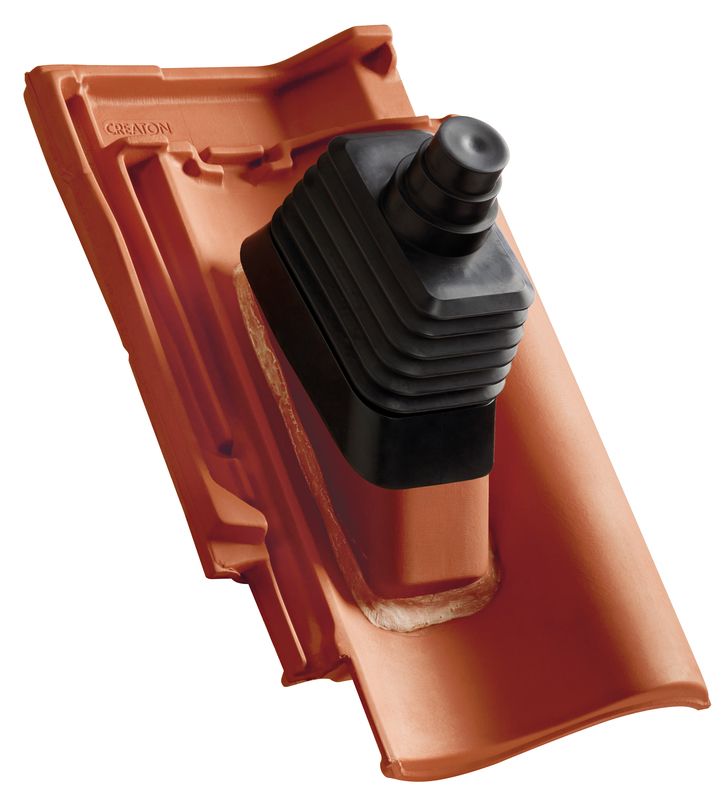

Passage d’antenne SIN

Tuile à douille solaire SIN

Tuyau flexible universel DN 160

Tuyau flexible universel DN 200

Adaptateur de raccordement pour sous-toiture universel NW 13,5

Adaptateur de raccordement pour sous-toiture universel NW 20

Tuyau flexible universel DN 110/125

Gamme d’accessoires de décoration et de protection contre la force de succion du vent

Tuile transparente SIN (verre acrylique)

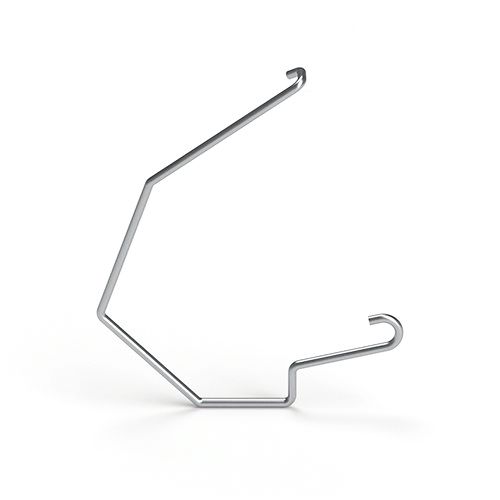

Crochet tempête en alu-zinc à attacher type H6 30x50 (SIN)

Crochet tempête en alu-zinc à attacher type H16 40x50 (SIN)

Crochet tempête en alu-zinc à attacher type H17 40x60 (SIN)

Crochet tempête en alu-zinc à enfoncer type N5 (SIN, MZ3)

Crochet tempête en alu-zinc crochet spécial type S1 PULT

Raccordement en aluminium universel 300 mm (CREAFLEX ALU BASIC)

Raccordement en aluminium universel 450 mm (CREAFLEX ALU BASIC)

Raccordement universel PIB 300 mm (CREAFLEX PIB)

Raccordement universel PIB 450 mm (CREAFLEX PIB)

Peigne de ventilation de chéneau hauteur de peigne 55 mm

Peigne de ventilation de chéneau hauteur de peigne 65 mm

Fenêtre d’accès au toit 45 x 55 cm en métal et verre trempé

Fenêtre d’accès au toit avec isolant thermique, 55 x 78 cm

Mât pour antenne râteau et antenne parabolique galvanisé ou avec revêtement de couleur

Peintures acryliques 250 ml GOG

Gamme de tuiles faîtières et arêtières

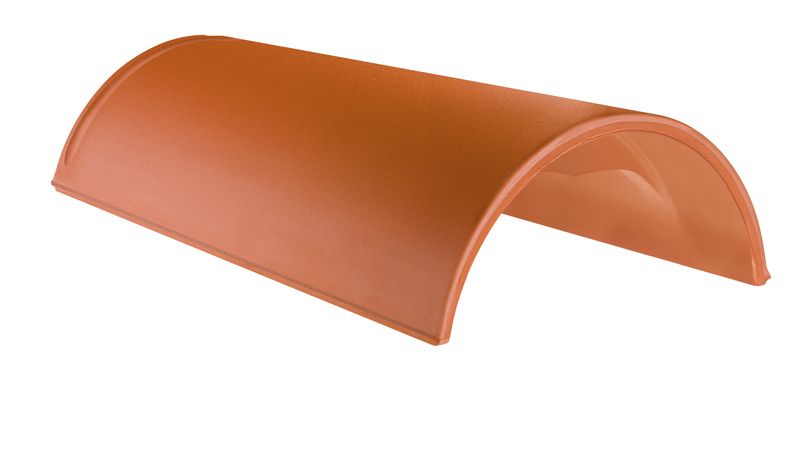

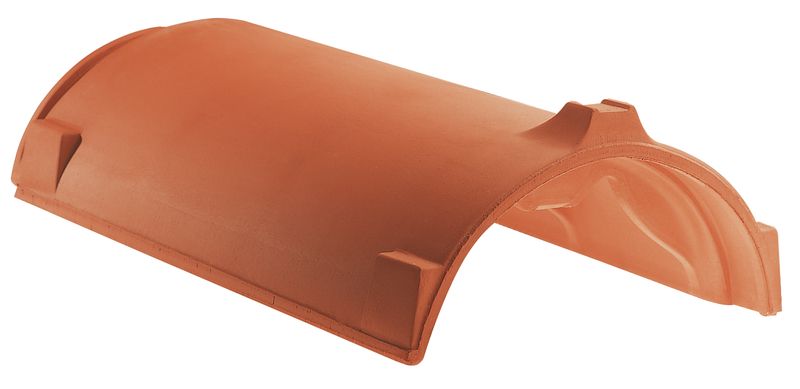

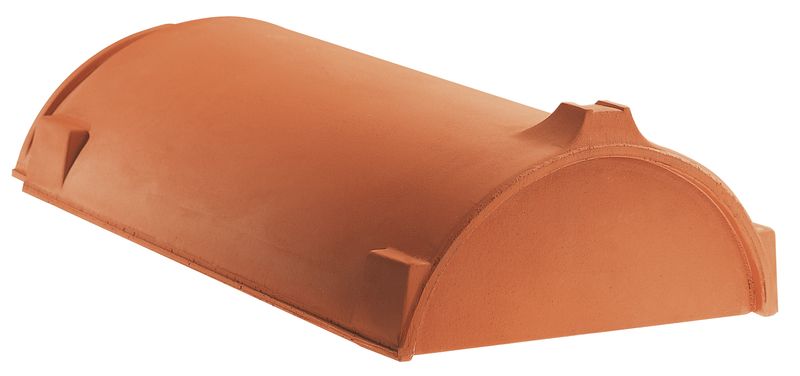

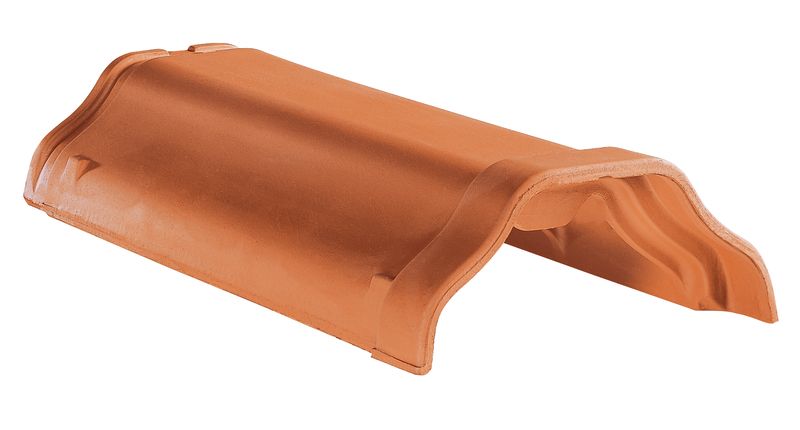

Tuile faîtière PF GOG (terre cuite)

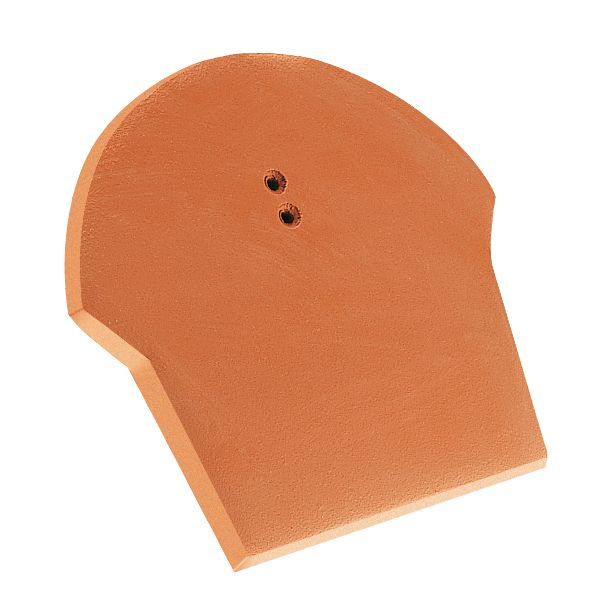

Fronton de début et de fin en céramique PF GOG (terre cuite)

About d’arêtier en céramique PF GOG (terre cuite)

About d’arêtier en céramique à extrémité ronde PF GOG (terre cuite)

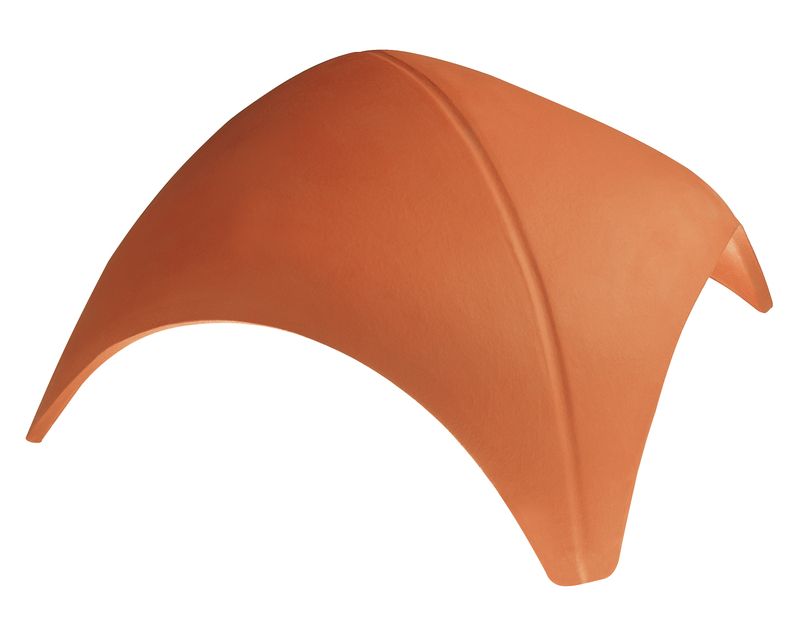

Rencontre 3 départs type W1 GOG (terre cuite)

Rencontre 4 départs type W1 GOG (terre cuite)

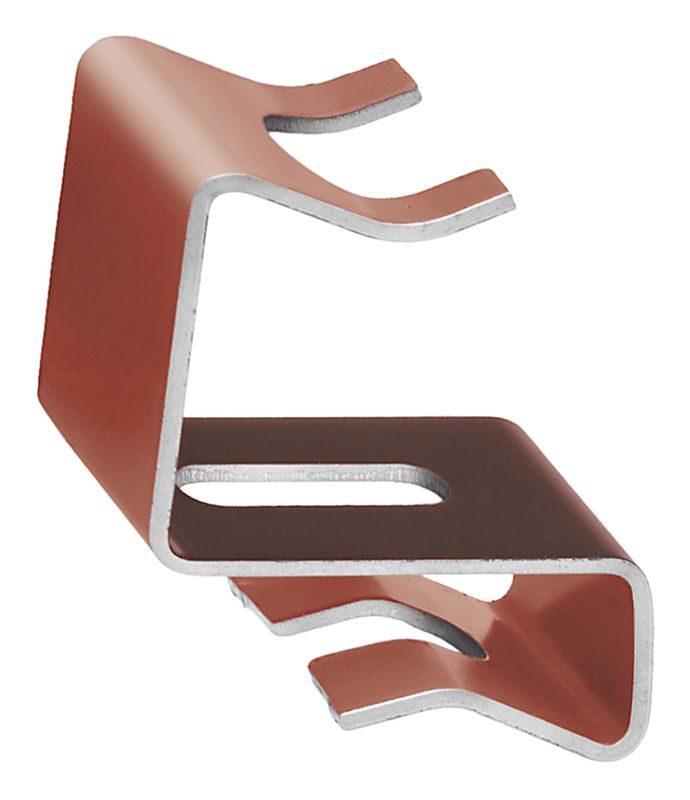

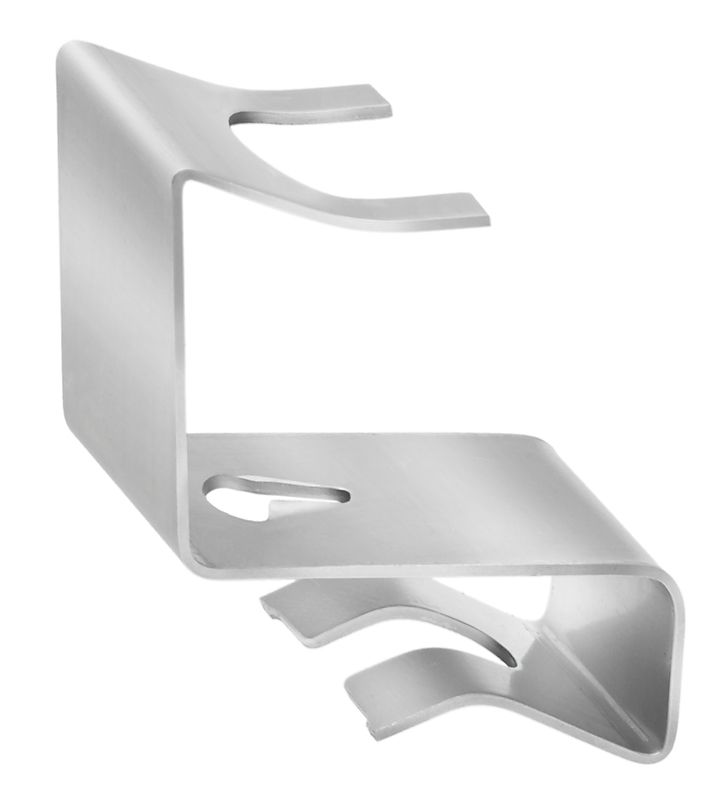

Crochet de faîtière en aluminium PF GOG

Crochet de faîtière FIRSTFIX inox PF GOG

Tuile faîtière PKO GOG (terre cuite)

Crochet de faîtière en aluminium PKO GOG

Crochet de faîtière FIRSTFIX inox PKO GOG

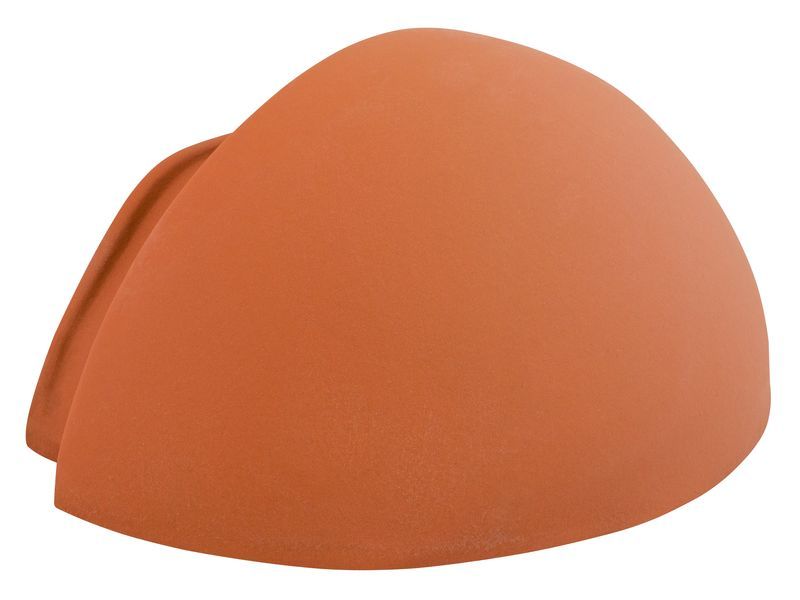

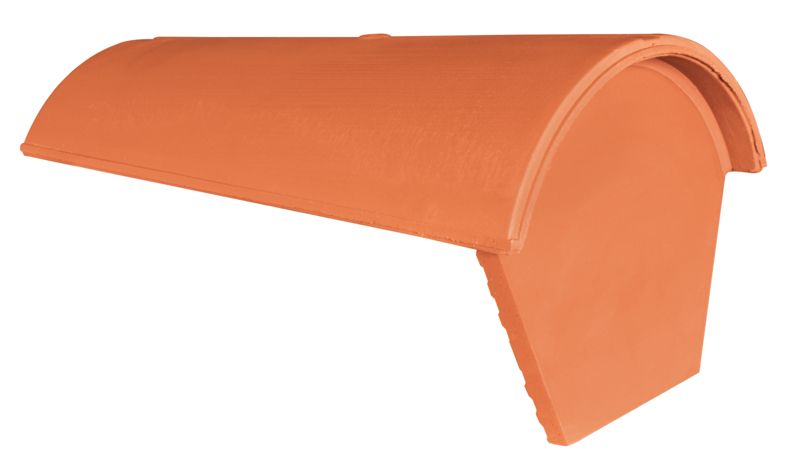

About d’arêtier en céramique à extrémité ronde PKO GOG (terre cuite)

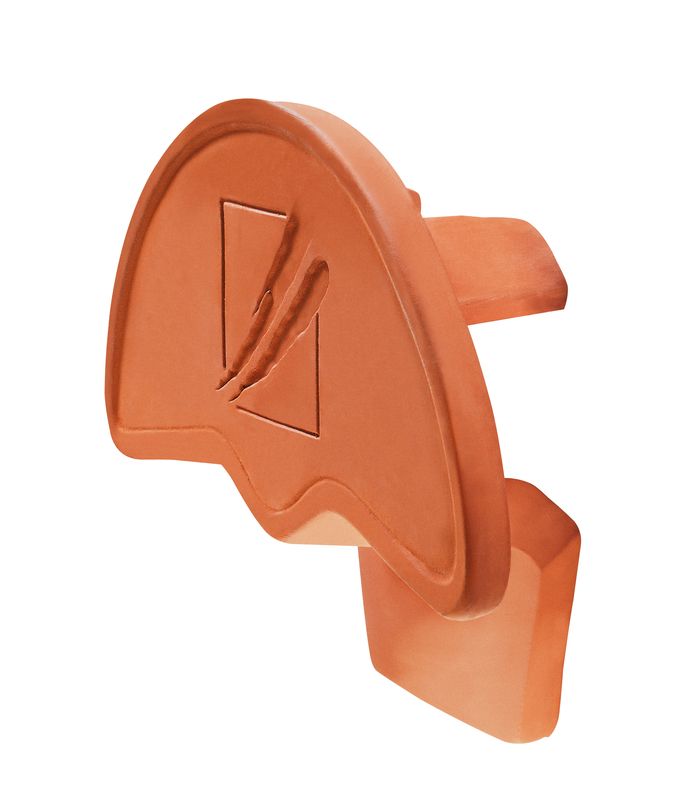

Écusson fonctionnel de début et de fin en céramique type 1 PR GOG (terre cuite)

Tuile faîtière PR GOG (terre cuite)

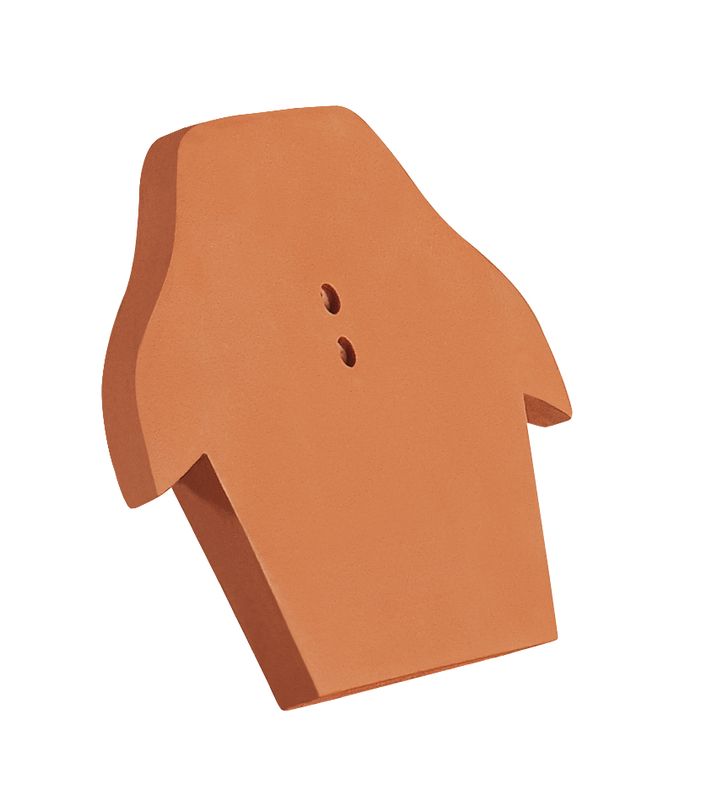

Fronton de début et de fin en céramique PR GOG (terre cuite)

Écusson fonctionnel de début et de fin en céramique type 3 PF GOG (terre cuite)

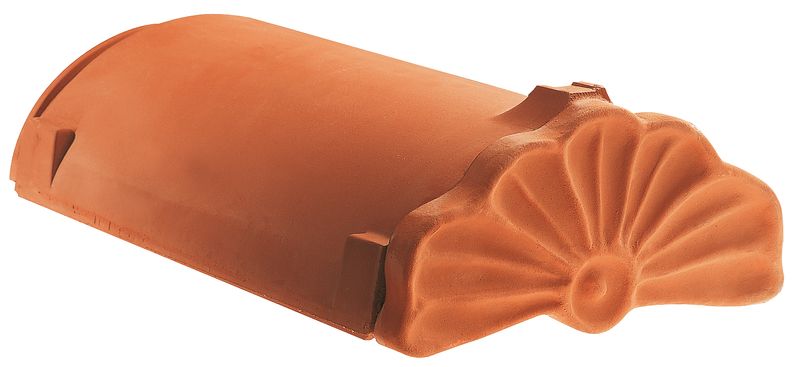

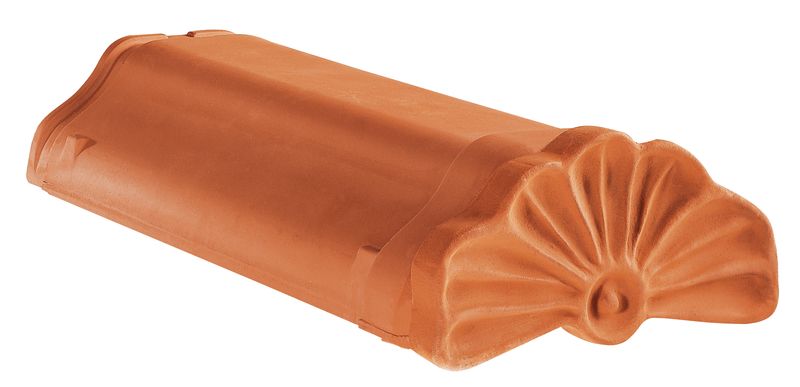

About d’arêtier en céramique à forme de coquille PR GOG (terre cuite)

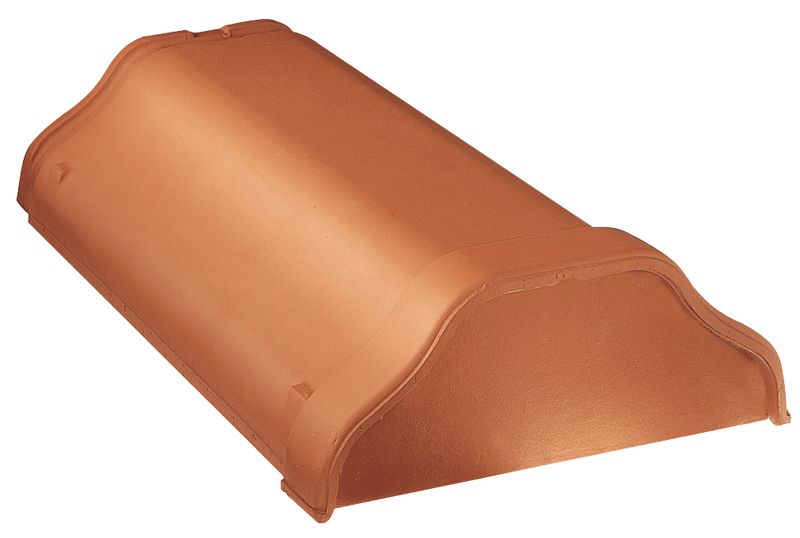

About d’arêtier en céramique PR GOG (terre cuite)

About d’arêtier en céramique à forme de coquille PF GOG (terre cuite)

Crochet de faîtière en aluminium PR GOG

Crochet de faîtière FIRSTFIX inox PR GOG

Fronton de faîtage en céramique avec patte conique PKO GOG (terre cuite)

Fronton de fin en céramique avec patte conique PKO GOG (terre cuite)

Closoir souple pour faîtage et arêtier 220 (CREAROLL ALU)

Closoir souple pour faîtage et arêtier 300 (CREAROLL ALU)

Closoir souple pour faîtage et arêtier 220 PP

Closoir souple pour faîtage et arêtier 310 PP

Closoir souple pour faîtage et arêtier 390 PP

Gamme d’éléments métalliques de protection contre la neige, de circulation et de montage pour systèmes solaires

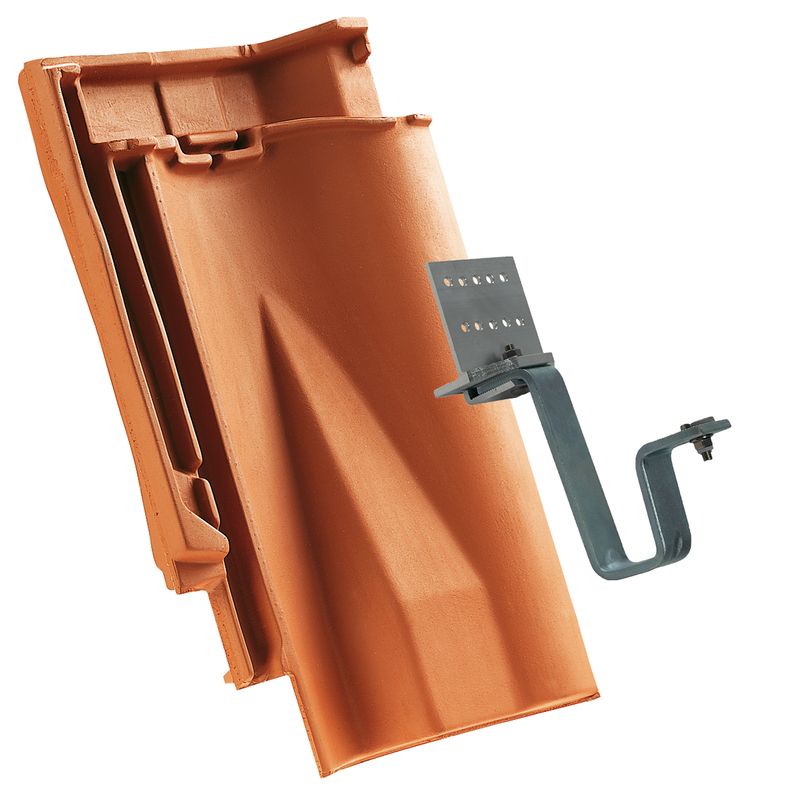

Support pour panneau solaire GRUEL standard (terre cuite)

Kit de support pour système solaire pour tasseaux SIN

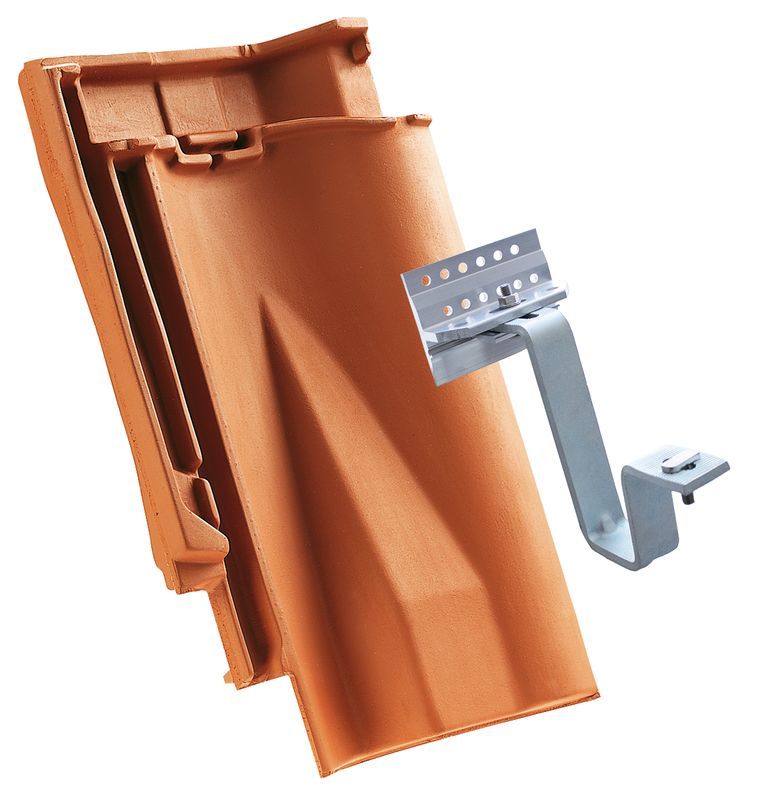

Kit de support pour système solaire pour chevrons SIN

Support du tuyau de retenue de neige en montagne

Tuyau de retenue de neige en montagne Ø 40 mm, longueur 3 m

Capuchons d’extrémité pour retenue de neige en montagne Ø 40 mm

Échelle de toit (terre cuite)

Support d’échelle de toit (terre cuite)

Grille de marche-pied en aluminium 150 x 25 cm

Grille à neige massive, 1,50 m

Manchon de raccordement pour tuyau de retenue de neige en montagne Ø 40 mm

Téléchargements

Documents

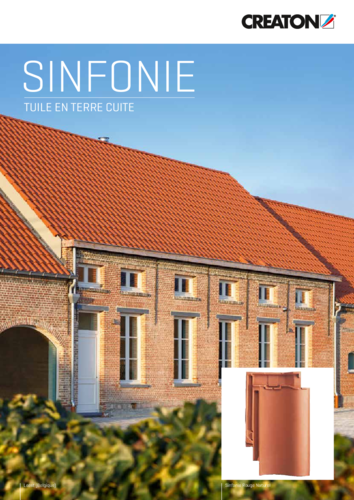

Fiche de produit SINFONIE (OVH)
Directive d'application SINFONIE (OVH)
Cahier des charges SINFONIE (OVH)
Fiche de produit CREAFLEX PIB
Fiche de produit CREAROLL
Fiche de produit DUO Strong Extra
Fiche de produit DUO Longlife ND Extra
Fiche de produit TRIO Extra
CAD

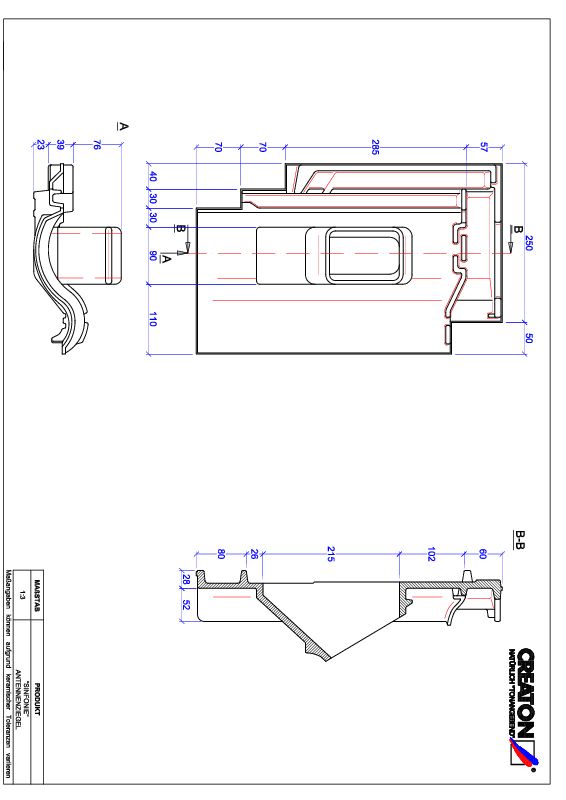

Product CAD file SINFONIE Aerial ANTENNE
pdf | 68 kB
dwg | 136 kB
jpeg | 47 kB

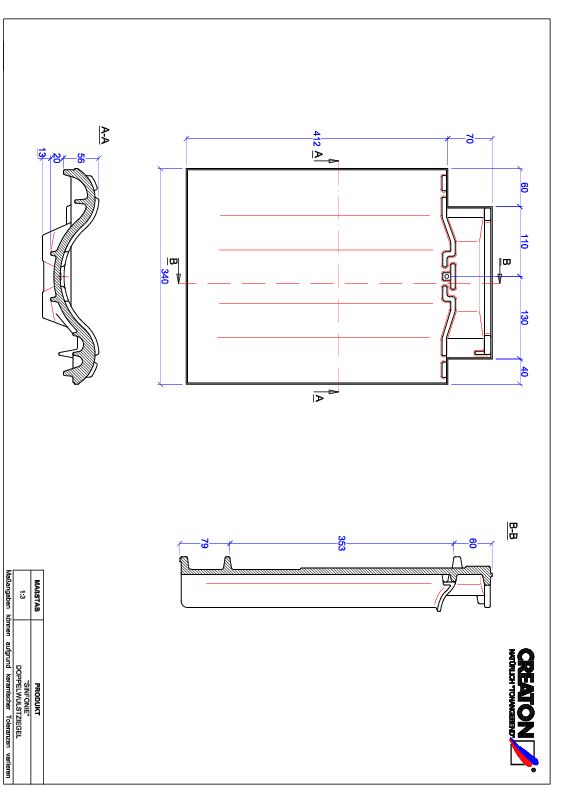

Product CAD file SINFONIE double roll tile DWZ
pdf | 61 kB
dwg | 125 kB
jpeg | 41 kB
Product CAD file SINFONIE ridge connection ventilating double roll tile FALDWZ
pdf | 69 kB
dwg | 128 kB
jpeg | 45 kB

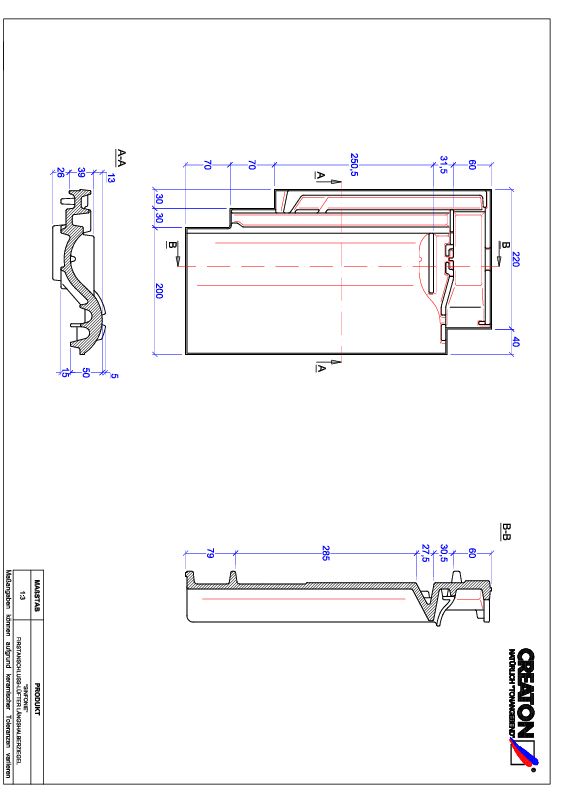

Product CAD file SINFONIE ridge connection ventilating half-width tile FALLH
pdf | 74 kB
dwg | 193 kB
jpeg | 44 kB

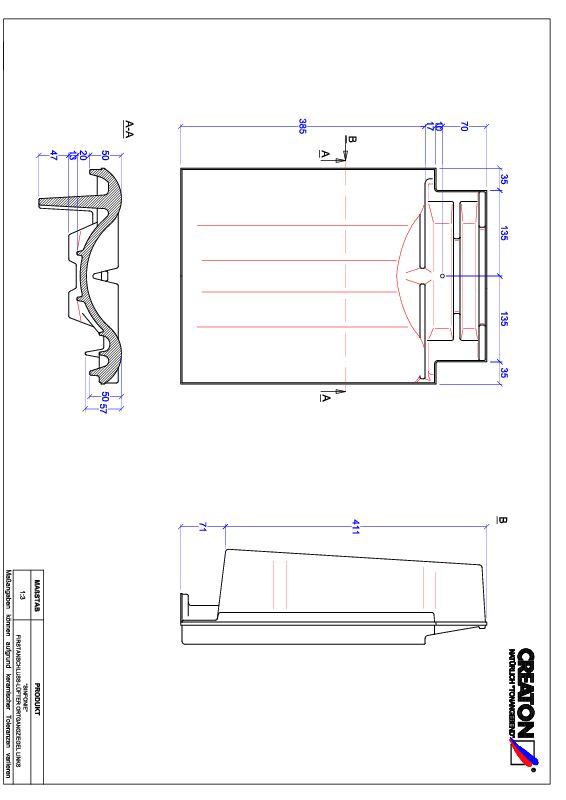

Product CAD file SINFONIE ridge connection ventilator verge left FALOGL
pdf | 61 kB
dwg | 118 kB
jpeg | 43 kB

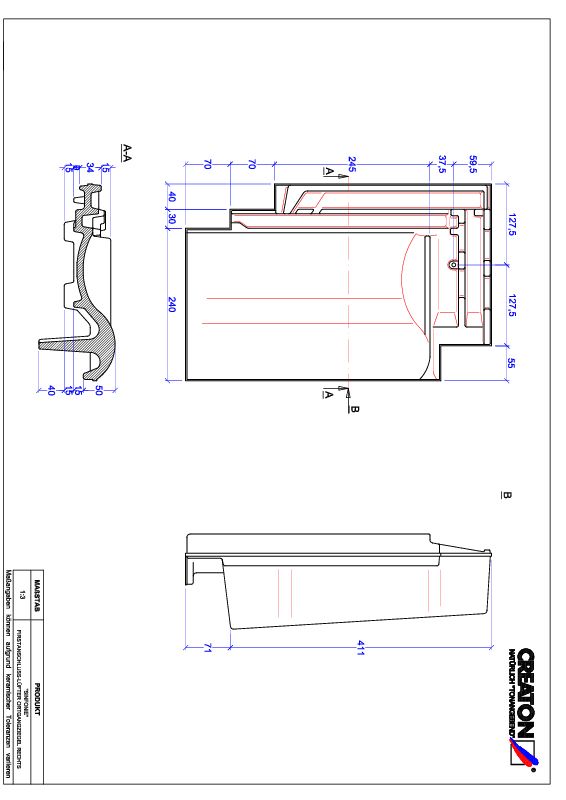

Product CAD file SINFONIE ridge connection ventilator verge right FALOGR
pdf | 67 kB
dwg | 129 kB
jpeg | 44 kB

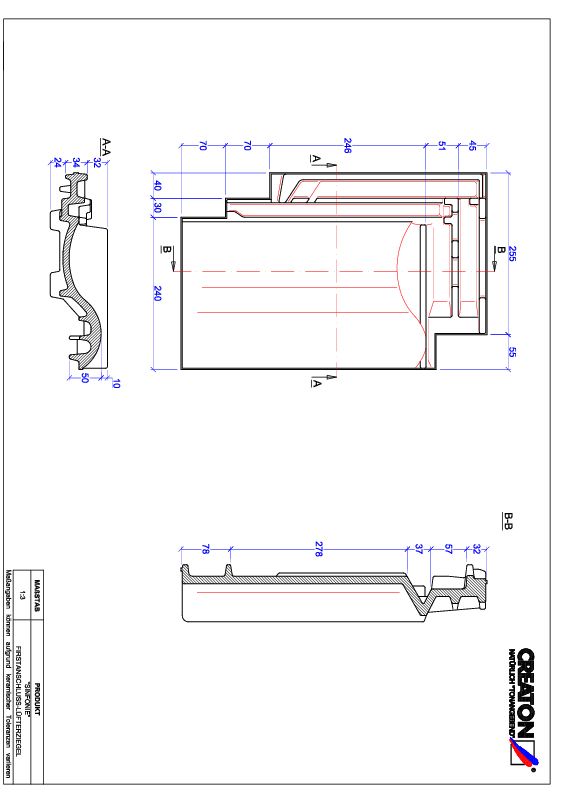

Product CAD file SINFONIE ridge connection ventilating tile FALZ
pdf | 67 kB
dwg | 132 kB
jpeg | 45 kB

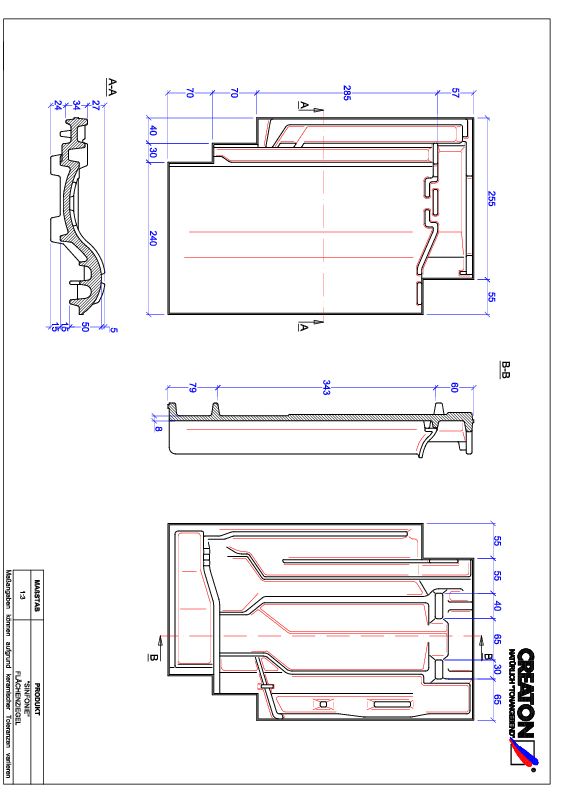

Product CAD file SINFONIE field FLA
pdf | 73 kB
dwg | 158 kB
jpeg | 59 kB

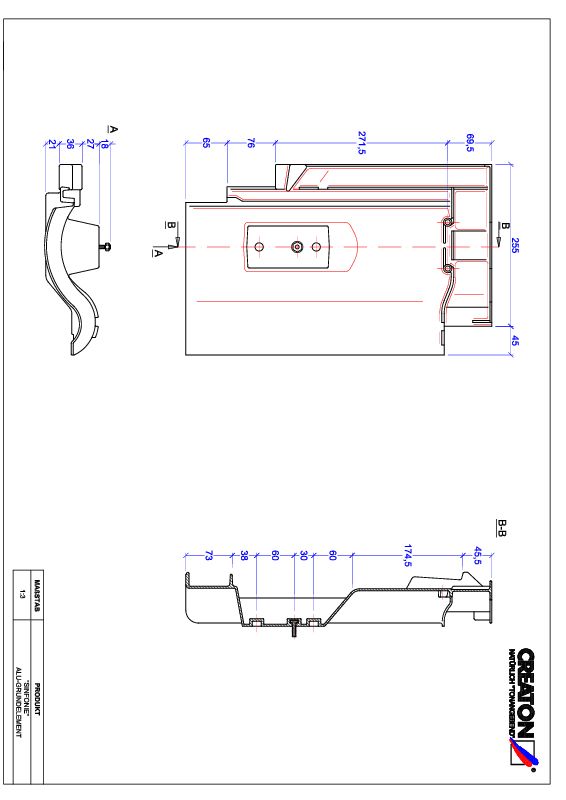

Product CAD file SINFONIE base, aluminium GRUNDALU
pdf | 53 kB
dwg | 131 kB
jpeg | 41 kB

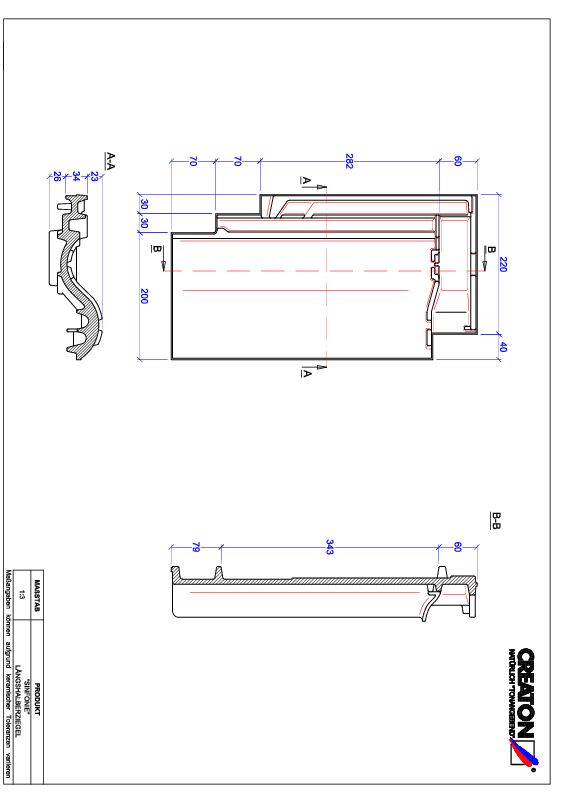

Product CAD file SINFONIE half-width tile LH
pdf | 63 kB
dwg | 128 kB
jpeg | 42 kB

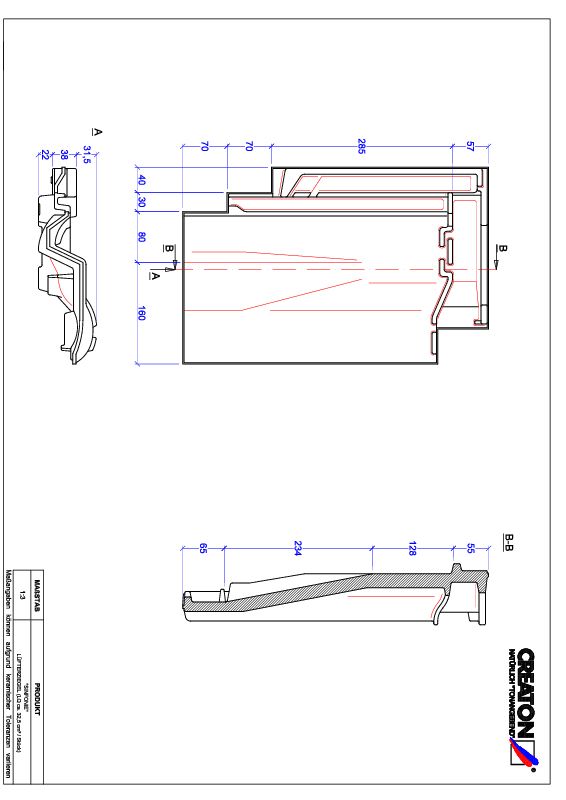

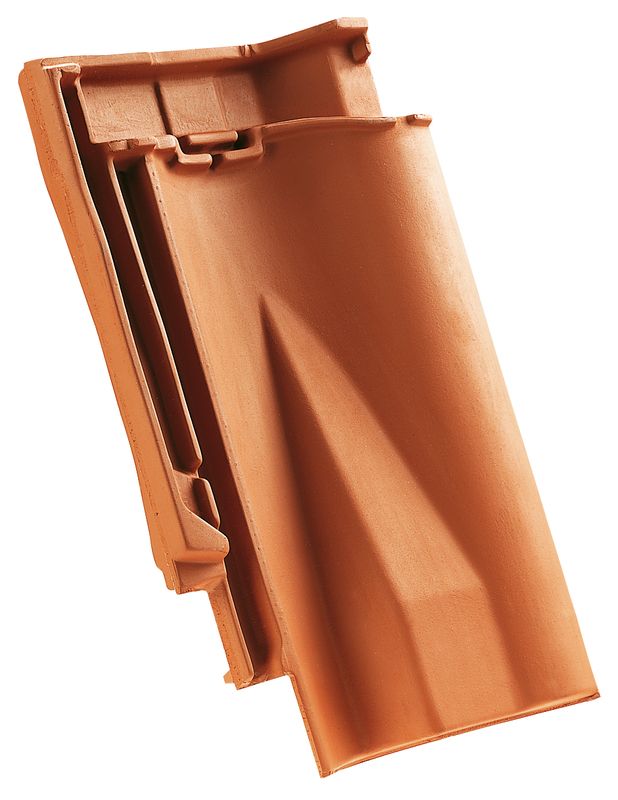

Product CAD file SINFONIE ventilating tile LUEFTZ
pdf | 65 kB
dwg | 127 kB
jpeg | 44 kB

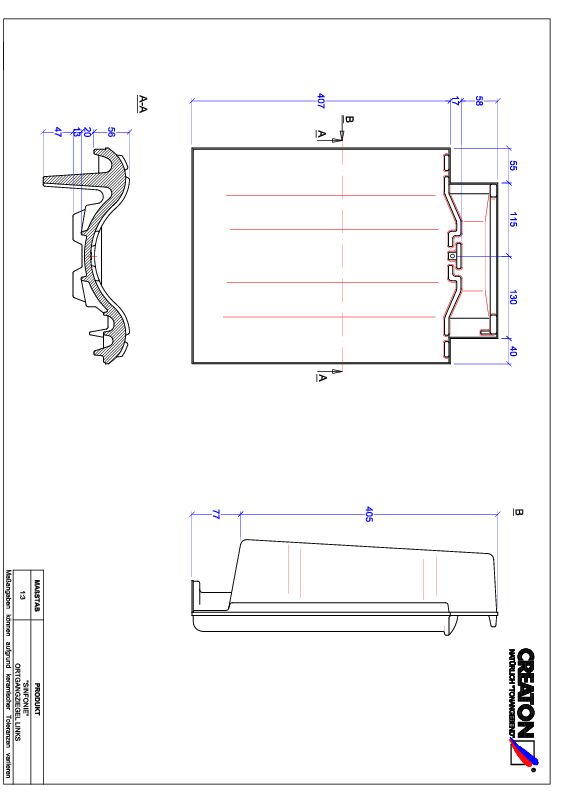

Product CAD file SINFONIE verge left OGL
pdf | 57 kB
dwg | 121 kB
jpeg | 41 kB

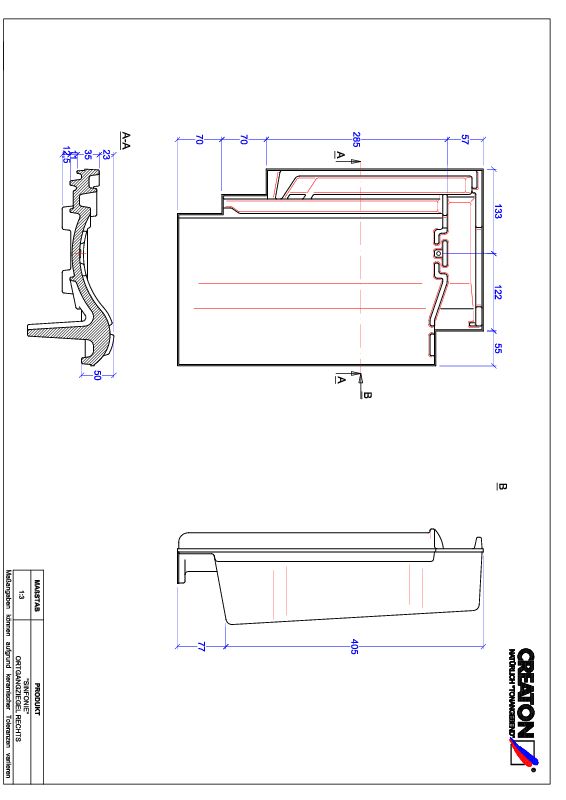

Product CAD file SINFONIE verge right OGR
pdf | 60 kB
dwg | 124 kB
jpeg | 42 kB

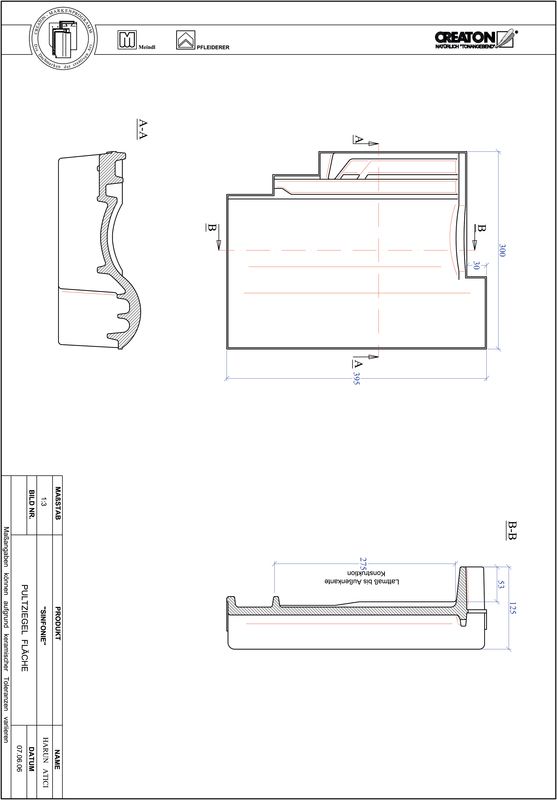

Product CAD file SINFONIE shed roof tile field PULTFLA
pdf | 109 kB
image/jpeg | 39 kB
jpeg | 39 kB
Product CAD file SINFONIE shed roof tile verge left PULTOGL
pdf | 53 kB
dwg | 105 kB
jpeg | 36 kB
Product CAD file SINFONIE shed roof tile verge right PULTOGR
pdf | 21 kB
dwg | 110 kB
jpeg | 36 kB

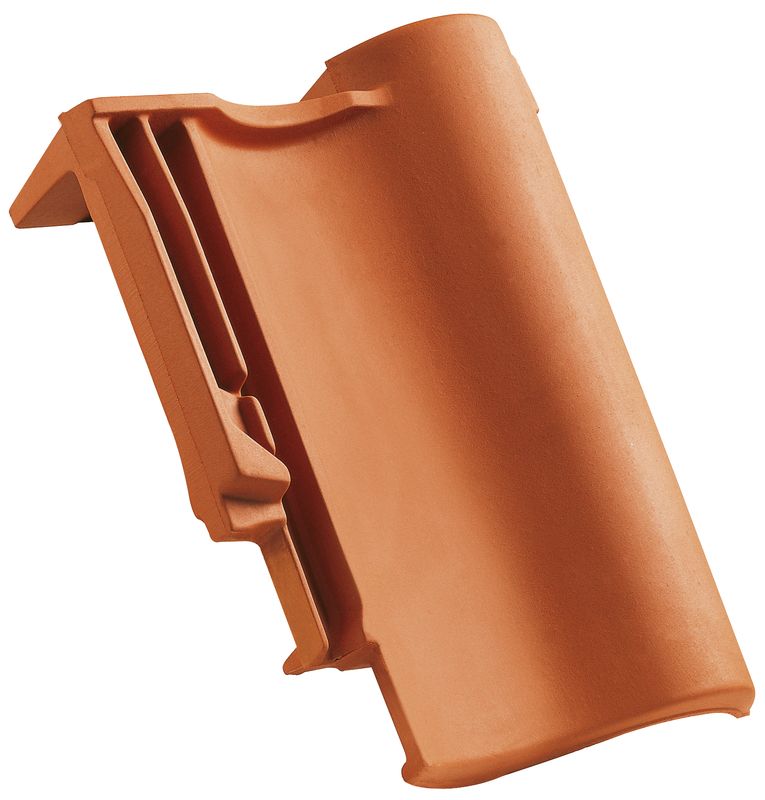

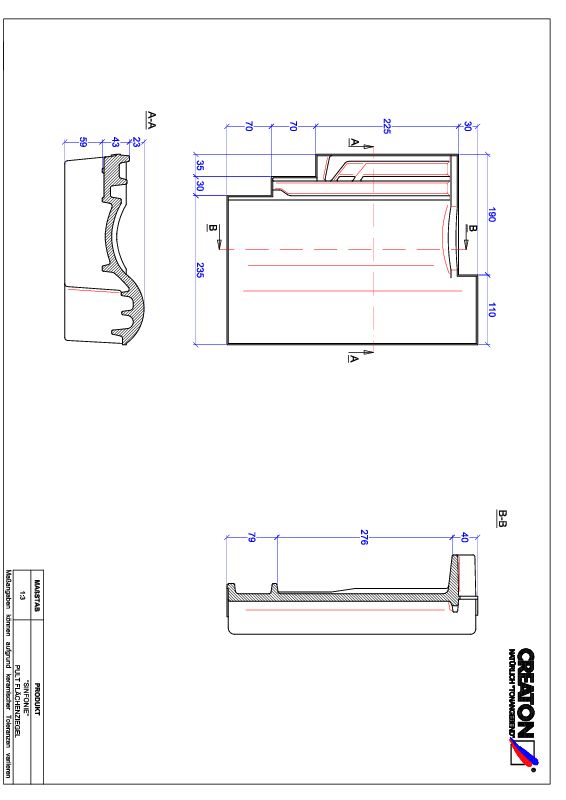

Product CAD file SINFONIE shed roof tile PULT
pdf | 59 kB
dwg | 117 kB
jpeg | 40 kB

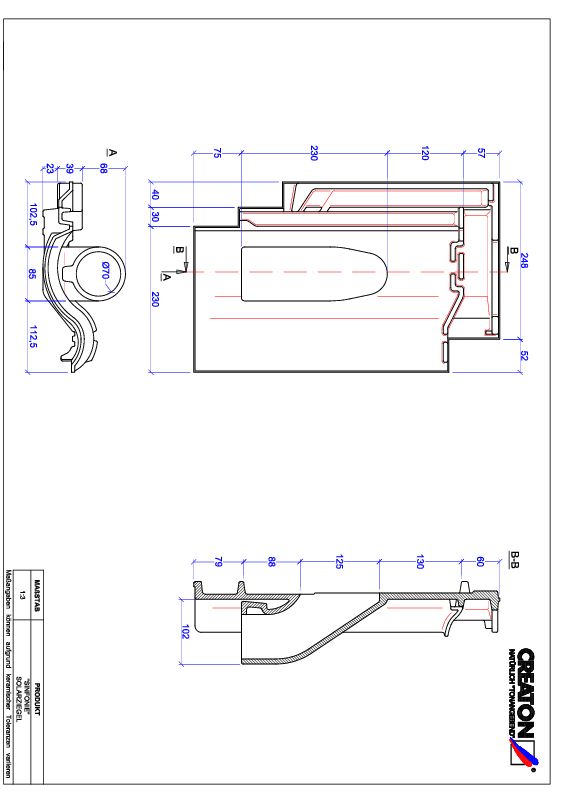

Product CAD file SINFONIE Solar SOLAR
pdf | 73 kB
dwg | 136 kB
jpeg | 47 kB

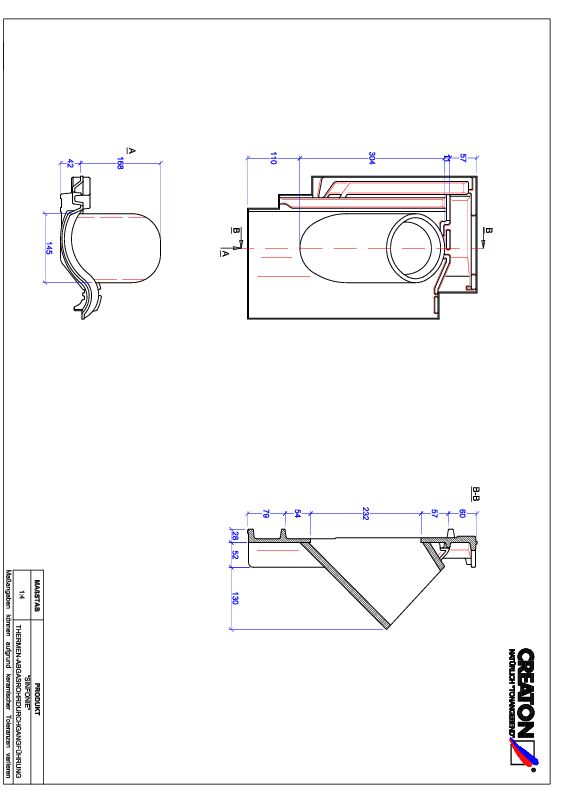

Product CAD file SINFONIE Thermal THERME
pdf | 64 kB
dwg | 126 kB
jpeg | 38 kB

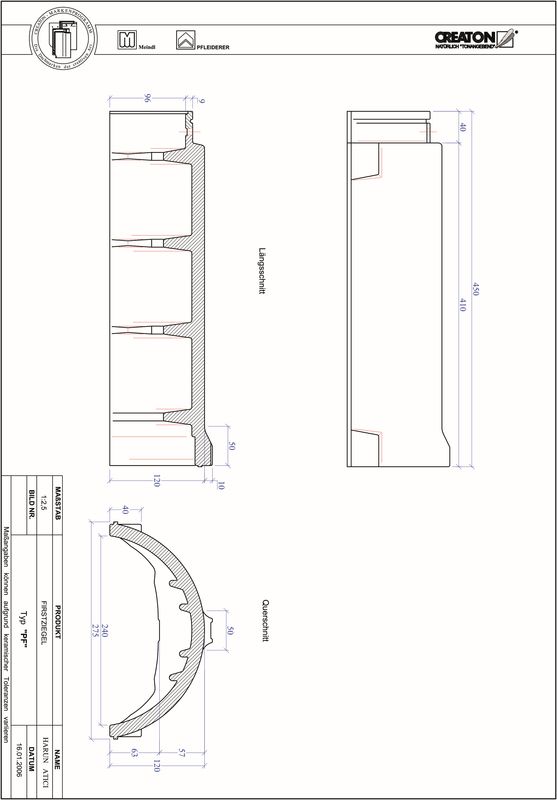

Product CAD file RIDGE accessory range FIRST-PF
pdf | 110 kB
dwg | 109 kB
jpeg | 41 kB

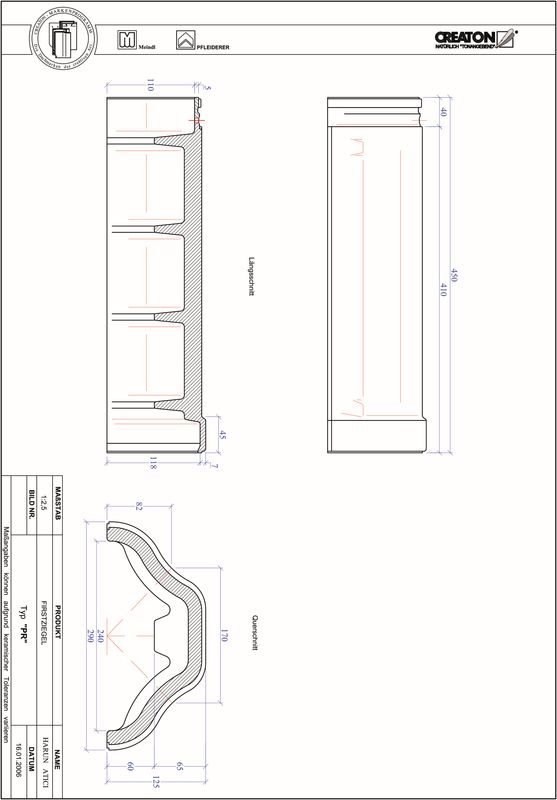

Product CAD file RIDGE accessory range FIRST-PR
pdf | 110 kB
dwg | 113 kB
jpeg | 44 kB
# ZUB_SIG100_SIGNUM100
pdf | 521 kB
dwg | 180 kB
jpeg | 53 kB
# ZUB_SIG125_SIGNUM125
pdf | 550 kB
dwg | 188 kB
jpeg | 55 kB

SINFONIE (OVH)

Avantages

Caractéristiques techniques

Dessins techniques

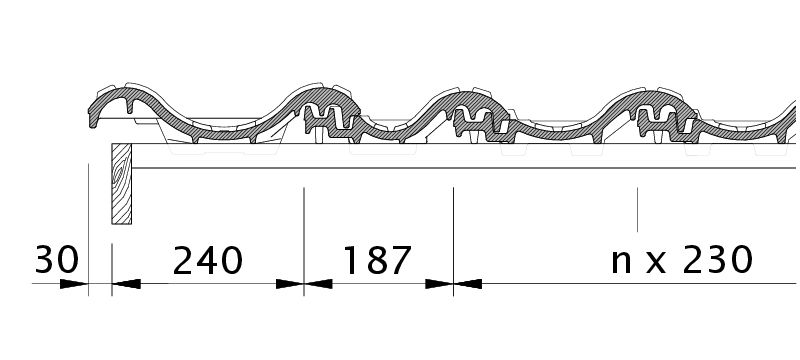

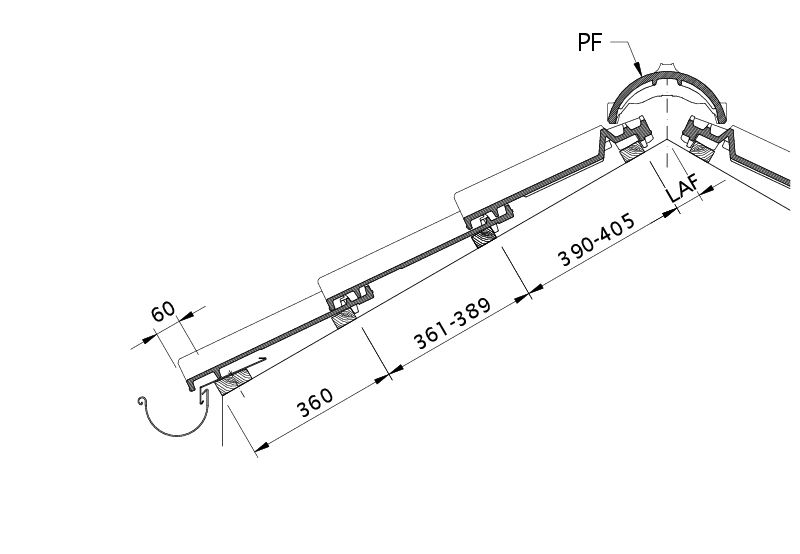

Dessin SINFONIE section transversale de toit DQF

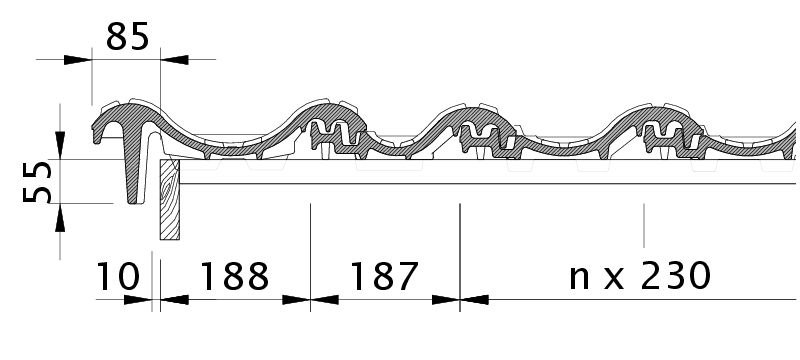

Dessin SINFONIE tuile de rive gauche avec volige OBL

Dessin SINFONIE tuile de rive droite avec volige OBR

Dessin SINFONIE rive gauche avec bande de rive et tuile double bourrelet ODL

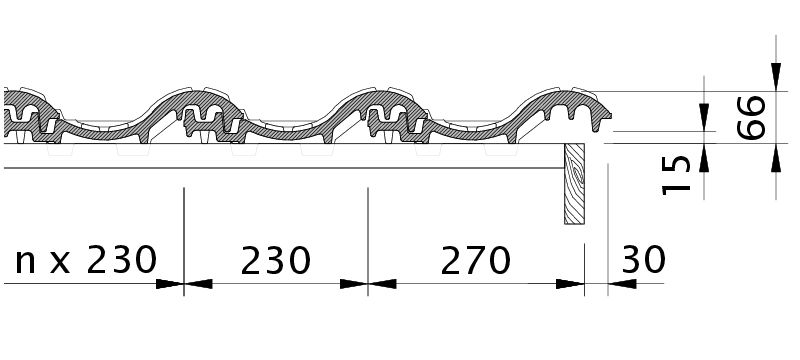

Dessin SINFONIE rive droite avec bande de rive et tuile de couverture OFR

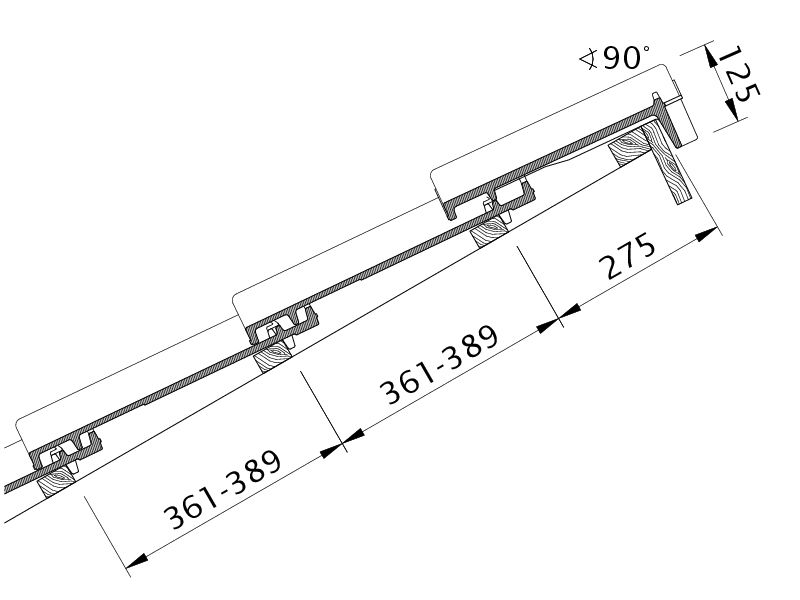

Dessin SINFONIE modèle pour toit en appentis PDA

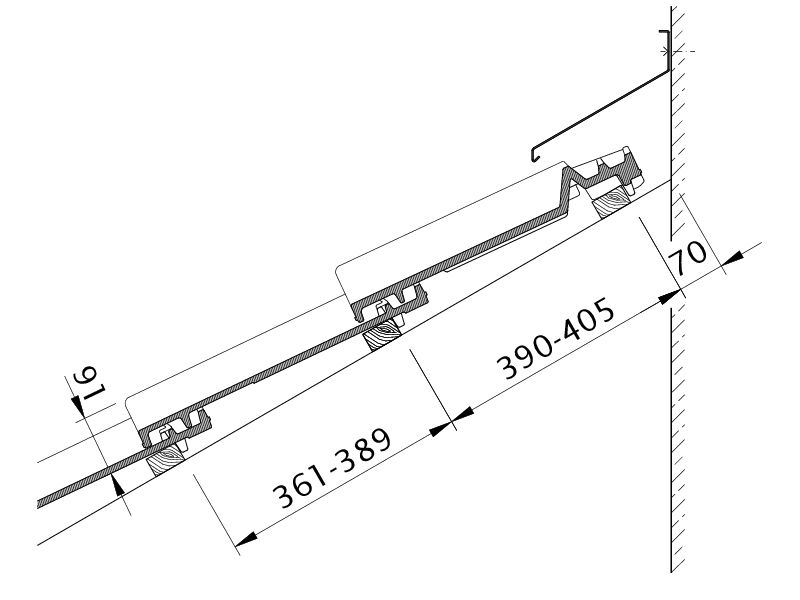

Dessin SINFONIE raccord au mur haut avec tuile sous-faîtière/chatière WMF

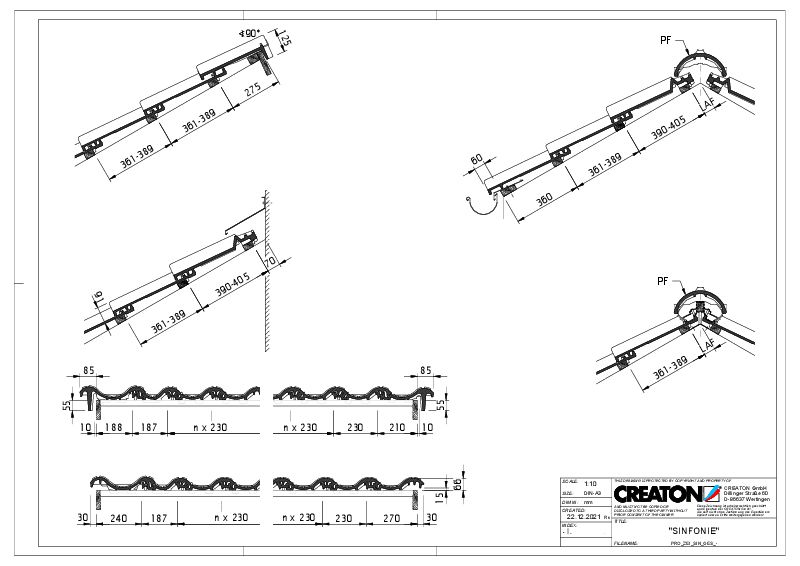

Drawing SINFONIE general view GES

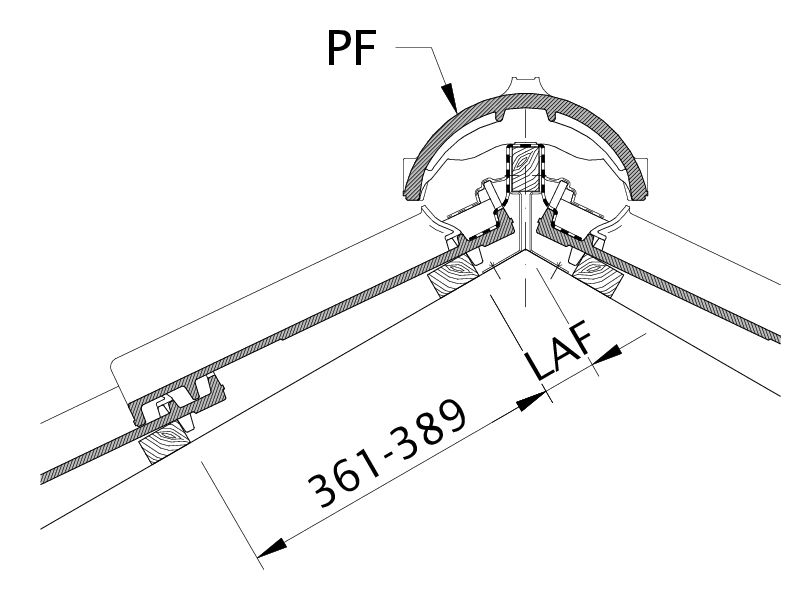

Dessin SINFONIE écartement entre les liteaux par rapport au sommet du faîte, écartement des lattes de faîtage LAF

LAF/FLA valeurs

Gamme d’accessoires

Gamme de pièces de ventilation et de pénétration

Gamme d’accessoires de décoration et de protection contre la force de succion du vent

Gamme de tuiles faîtières et arêtières

Gamme d’éléments métalliques de protection contre la neige, de circulation et de montage pour systèmes solaires

Téléchargements

Documents

CAD

Product CAD file SINFONIE Aerial ANTENNE

Product CAD file SINFONIE double roll tile DWZ

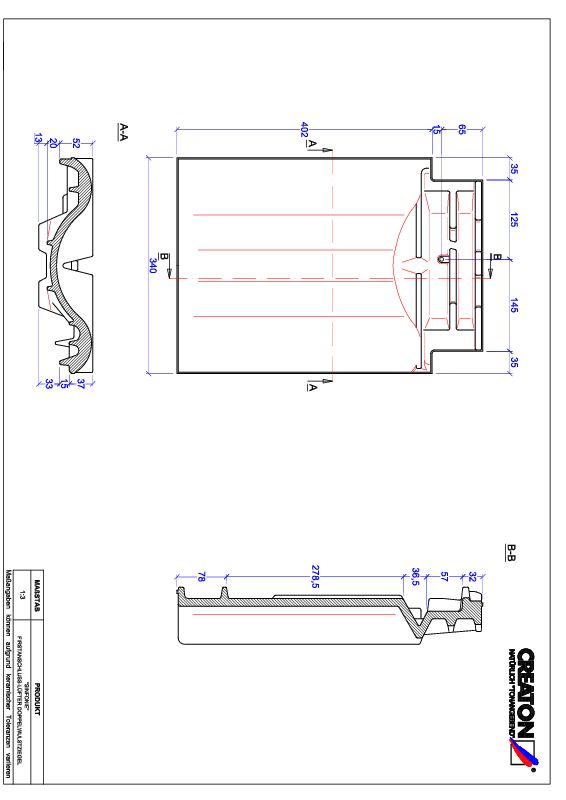

Product CAD file SINFONIE ridge connection ventilating double roll tile FALDWZ

Product CAD file SINFONIE ridge connection ventilating half-width tile FALLH

Product CAD file SINFONIE ridge connection ventilator verge left FALOGL

Product CAD file SINFONIE ridge connection ventilator verge right FALOGR

Product CAD file SINFONIE ridge connection ventilating tile FALZ

Product CAD file SINFONIE field FLA

Product CAD file SINFONIE base, aluminium GRUNDALU

Product CAD file SINFONIE half-width tile LH

Product CAD file SINFONIE ventilating tile LUEFTZ

Product CAD file SINFONIE verge left OGL

Product CAD file SINFONIE verge right OGR

Product CAD file SINFONIE shed roof tile field PULTFLA

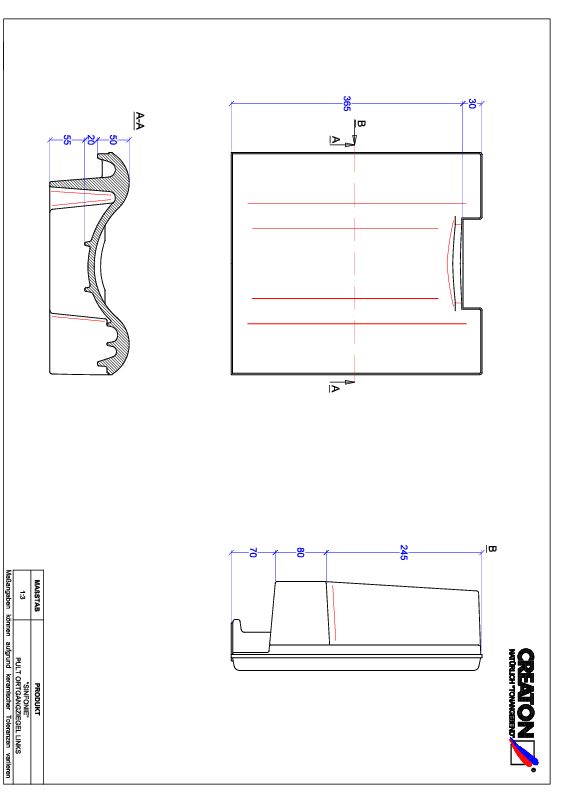

Product CAD file SINFONIE shed roof tile verge left PULTOGL

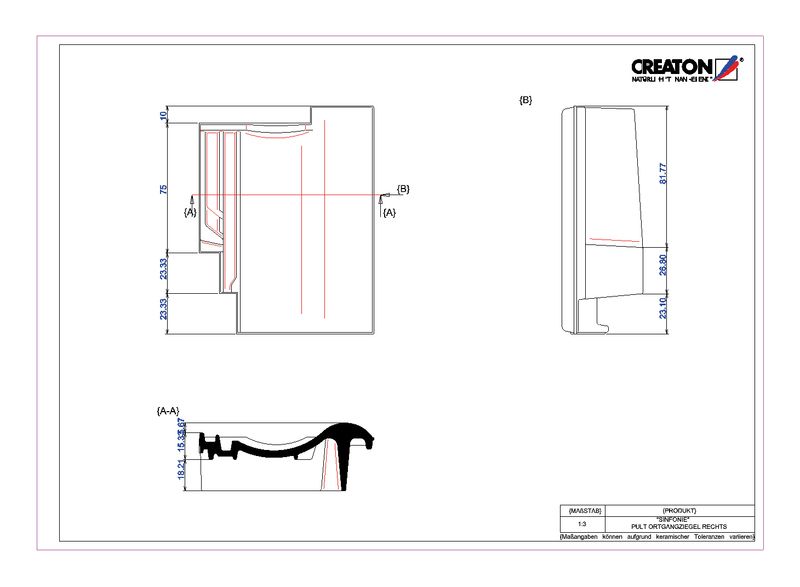

Product CAD file SINFONIE shed roof tile verge right PULTOGR
