sinfonie (ovh)

De klassieker van de lage landen

Dankzij haar ongeëvenaarde diepe sluitingen en grote variabele latafstand, is SINFONIE (OVH) op technisch vlak gewoonweg de beste 'opnieuw verbeterde holle' pan in de Benelux. Haar prachtige S-welving geeft karakter en charme aan je dak.

Voordelen

Stijl: landelijk en rustiek
Gegolfde pan, type holle pan (OVH)
Diepgeprofileerde dubbele kop- en zijsluitingen voor optimale waterafvoer

Technische gegevens

Afmetingen (l x b - mm)	482 x 300
Gewicht per dakpan (kg)	4,6
Minimum dakhelling (x°) *	10°
Dekbreedte (mm)	228 - 232
Latafstand (mm)	361 - 389
Aantal pannen/m² (stuks)	10,9 - 12,2
Gewicht/m² (kg)	50 - 56
Profielhoogte (mm)	65

* Met CREATON onderdak. Plaatsing in verband voor vlakke dakpannen.

Technische tekeningen

LAF/FLA waarden

Bepalen afstand bovenste panlat tot vorst-/nokas
Bepalen hoogte vorst-/nokla boven vorst-/nokas

Dakhelling	Afstand L in mm voor vorst/nok PF	Vorst-/noklat hoogte H in mm voor vorst/nok PF
10°	110	120
15°	110	120
20°	110	100
25°	95	100
30°	95	80
35°	95	70
40°	85	70
45°	85	60
50°	85	60
55°	85	60

Accessoires

SIN halve pan

SIN gevelpan rechts

SIN gevelpan links

SIN dubbele welpan

SIN ventilatiepan

SIN gedrukte shedpan

SIN shedgevelpan rechts

SIN shedgevelpan links

SIN shedpan op maat

SIN shedgevelpan rechts op maat

SIN shedgevelpan links op maat

SIN knikpan op maat

SIN knikgevelpan rechts op maat

SIN knikgevelpan links op maat

Productgamma voor ventilatie en doorvoer

SIN SIGNUM keramische doorvoerpan DN 100 mm met opzetbare kap, incl. Universele adapter en flexibel kanaal

SIN SIGNUM keramische doorvoerpan DN 125 mm met afneembare kap, incl. Universele adapter en flexibel kanaal

SINSIGNUM keramische ventilatie opening DN 150/160 mm incl. Verbindingsstuk

SIN SIGNUM keramische ventilatie opening DN 200 mm incl. Verbindingsstuk

SIN antenneset

SIN solar set

Verbindingsslang voor universele verluchtingspan DN 150/160

Verbindingsslang voor universele verluchtingspan DN 200

Universal sub-roof connection adapter NW 13.5

Universal sub-roof connection adapter NW 20

Verbindingsslang voor universele verluchtingspan DN 150/160

Productgamma voor dakafwerking en de beste bescherming

SIN acryl lichtpan

Storm clip in zinc-aluminium, hanger clip for 30/50 battens (SIN)

Storm clip in zinc-aluminium, hanger clip for 40/50 battens (SIN)

Storm clip in zinc-aluminium, hanger clip for 40/60 battens (SIN)

Panhaak (SIN)

Ridge clip aluminium PDZ (universal shed fastening clip)

Universal aluminium flashing tape 300 mm (CREAFLEX ALU)

Universal aluminium flashing tape 450 mm (CREAFLEX ALU)

Universal aluminium flashing tape 300 mm (CREAFLEX ALU)

Universal aluminium flashing tape 450 mm (CREAFLEX ALU)

Verluchtingskam

Roof access hatch 45 x 55 cm in metal with single glazed safety glass

Thermally-insulated roof access hatch 55 x 78 cm

Satellite and aerial mast galvanised or colour coated

Acrylic paint 250 ml

Nok/Vorst-systemen voor dakpannen

GOG vorst/nok PF

GOG vorst/nok begin- en eindschijf PF

GOG hoekkeperbeginstuk PF

Hip starter ceramic round closure PF GOG (clay)

GOG broekstuk PF 3-assig

GOG broekstuk PF 4-assig

Ridge clip aluminium PF GOG

FIRSTFIX ridge clip stainless steel PF GOG

GOG vorst/nok PF

Ridge clip aluminium PKO GOG

FIRSTFIX ridge clip stainless steel PKO GOG

Hip starter ceramic round closure PKO GOG (clay)

Function starter and termination plate ceramic type 1 PR GOG (clay)

GOG ridge tile PR

GOG ridge starter and termination plate ceramic PR

GOG vorst/nok begin- en eindschijf PF

Hip starter ceramic with scallop PR GOG (clay)

GOG hip starter ceramic PR

Hip starter ceramic with scallop PF GOG (clay)

Ridge clip aluminium PR

FIRSTFIX ridge clip stainless steel PR

GOG vorst/nok begin- en eindschijf PF

Ondernokrol 220 (CREAROLL ALU)

Ondernokrol 300 (CREAROLL ALU)

Ondernokrol 220 (CREAROLL PP)

Ondernokrol 310 (CREAROLL PP)

Ondernokrol 390 (CREAROLL PP)

Productgamma voor sneeuwbescherming, toegang tot het dak en solarinstallaties in metaal

Solar element bracket GRUEL standard (clay)

SIN solar system bracket kit for plank installation

SIN solar system bracket kit for rafter installation

Mountain snow guard pipe support

Mountain snow guard pipe Ø 40 mm, length 3 m

Universal mountain snow guard end caps

Roof ladder

Roof ladder bracket

Grid tread aluminium 150 x 25 cm

Snow guard grid solid 1.50 m

Connection sleeve for mountain snow guard pipe Ø 40 mm

Downloads

Documenten

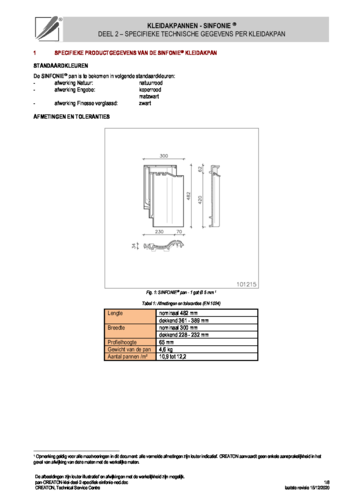

Productfiche SINFONIE (OVH)
