Respirer et se sentir bien

Un environnement sain et un fonctionnement parfait – Les systèmes de ventilation de CREATON


Compte tenu des exigences croissantes en matière d’isolation de la Confédération des artisans couvreurs allemands (ZVDH), les concepts de ventilation de logement spéciaux sont toujours plus importants. Les concepts de ventilation deviennent des composants élémentaires, en particulier dans la construction, mais aussi dans la rénovation. Ils permettent d’évacuer l’air et l’humidité de l’intérieur de la maison, et plus particulièrement des sanitaires ou de la cuisine. Un concept de ventilation efficace exige des pièces de pénétration innovantes telles que proposées par les systèmes de ventilation CREATON. Depuis septembre 2016, les nouvelles exigences en matière de ventilation de sanitaires sont entre autres définies par la norme DIN 1986-100. Ainsi, pour la ventilation de sanitaires, les conduites doivent être équipées d’une bordure supérieure sans chapeau. En revanche, toutes les cheminées d’aération évacuant l’air vicié vers l’extérieur à partir d’un ventilateur doivent être équipées d’un chapeau. La gamme CREATON comprend également des systèmes pour la ventilation de cuisines.



Ton-Dunstrohr-System SIGNUM

„SIGNUM“ – La cheminée d’aération de qualité Premium

Pour les constructions en tuiles, CREATON a élaboré le système de cheminée d’aération en terre cuite „SIGNUM“. En fonction du type de cheminée d’aération, ce dernier peut être monté très facilement avec ou sans chapeau à l’aide d’un adaptateur universel. Il garantit en outre une étanchéité parfaite contre la pluie ainsi qu’une ventilation optimale. L’obligation de montage avec ou sans chapeau dépend de la réalisation de la ventilation (installation d’un ventilateur sous le toit ou ventilation passive uniquement). Contrairement aux systèmes de cheminées d’aération bon marché en plastique, les accessoires d’origine „SIGNUM“ entièrement en céramique convainquent par leur longévité, leur stabilité des couleurs et leur aspect élégant, qui ne compromet pas l’impression générale du toit, même après de nombreuses années.



Avantages d’une pièce de pénétration „SIGNUM“ entièrement en céramique

  • disponible de couleur et forme assorties à n’importe quel toit CREATON
  • montage simple sans éléments supplémentaires
  • toiture intacte et parfaitement homogène
  • disponible dans différents modèles et diamètres
  • intégration harmonieuse dans l’apparence du toit

exemples

SIGNUMSIGNUM DN 100 mm mit abschraubbarer Haube

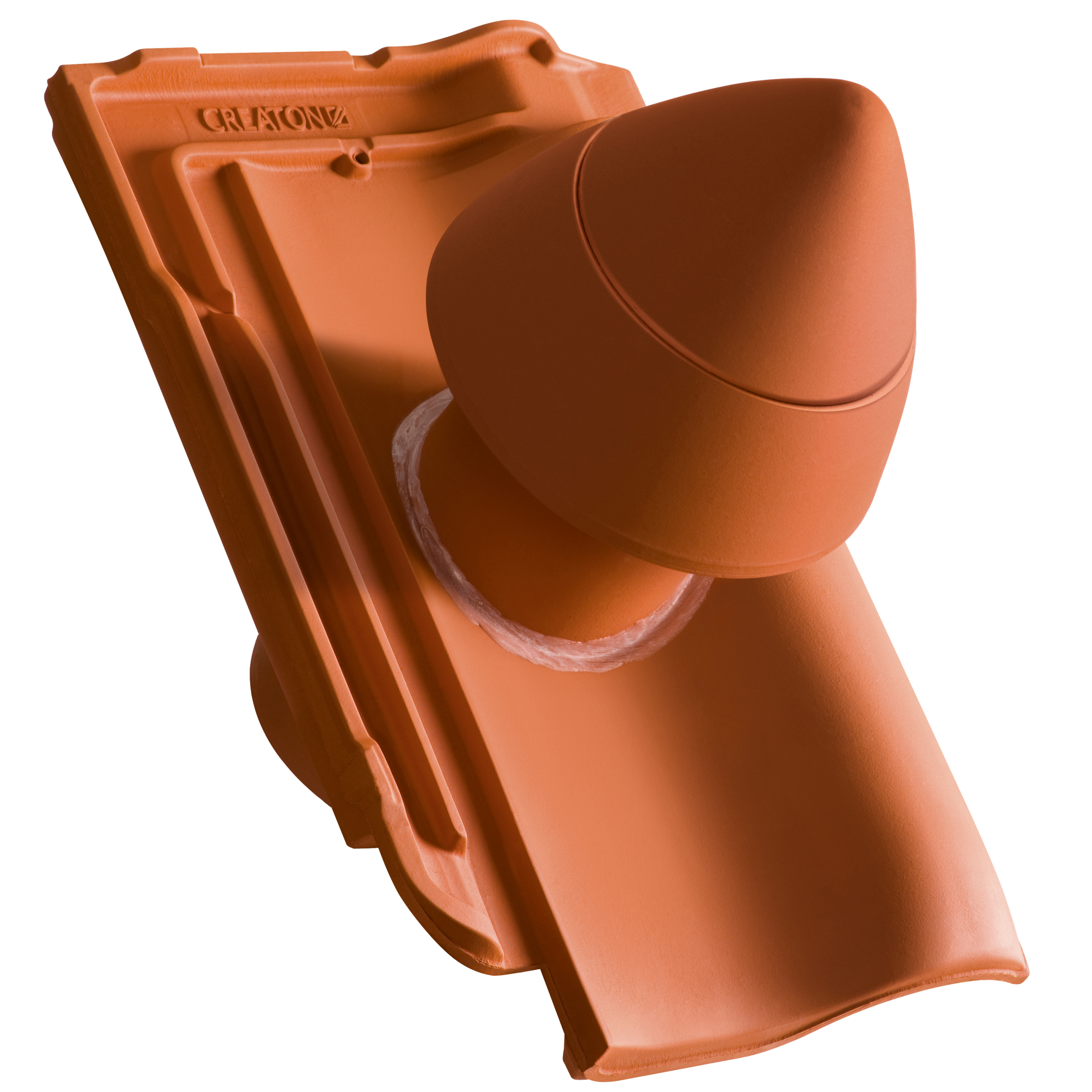

„SIGNUM“ DN 100 mm avec chapeau dévissable

Le chapeau est équipé d’un filetage en plastique ; il convient donc pour des ventilations de sanitaires et pour des installations de ventilation. En fonction des exigences, le chapeau peut être vissé ou dévissé.

SIGNUM DN 125 mm mit abnehmbarem Deckel

„SIGNUM“ DN 125 mm avec couvercle amovible

Le chapeau ovale du „SIGNUM“ DN 125 dispose d’un orifice ovale équipé d’un disque d’obturation adapté. Cela permet d’ouvrir ou de fermer l’élément à douille en fonction du domaine d’utilisation (ventilation de sanitaires ou aération par ventilateur).

SIGNUM DN 150/160 mm

„SIGNUM“ DN 150/160

Les cheminées „SIGNUM“ de taille DN 160 sont fermées en partie supérieure et peuvent être raccordées à des installations de ventilation au moyen d’un tuyau de ventilation de taille adéquate.

SIGNUM 150 mm est disponible pour DOMINO, HARMONICA, HARMONIE, MELODIE en MIKADO.

SIGNUM DN 200 mm

„SIGNUM“ DN 200

Les cheminées „SIGNUM“ de taille DN 200 sont fermées en partie supérieure et peuvent être raccordées à des installations de ventilation au moyen d’un tuyau de ventilation de taille adéquate. Étant donné qu’il est possible d’utiliser diverses pièces de pénétration pouvant présenter un diamètre maximal de 200 mm, il faut avoir recours à un adaptateur flexible universel.

SIGNUM 150 mm est disponible pour  DOMINO, HARMONICA, HARMONIE, MELODIE en MIKADO.

Universal Flexschlauch DN 150/160 mm

Tuyau flexible

Unterdachadapter

Adapteur

Unterdachadapter

Raccordement parfait

Avec l’adaptateur en sous-face pratique et son passage de tuyau flexible, les éléments à douille „SIGNUM“ représentent des solutions confortables pour des toits étanches. Il suffit de visser l’adaptateur dans l’ouverture et de le clipser au moyen d’une rondelle d’étanchéité, le tout sans colle. Le manchon en caoutchouc est ainsi bien plaqué contre la rondelle d’étanchéité supérieure, garantissant un raccord parfaitement étanche. En outre, le système de raccordement est adapté pour tous les écrans de sous-toiture et jusqu’à un diamètre d’environ 200 mm. Également inclus dans la livraison : un gabarit, pour encore plus de confort et de sécurité lors de l’installation.

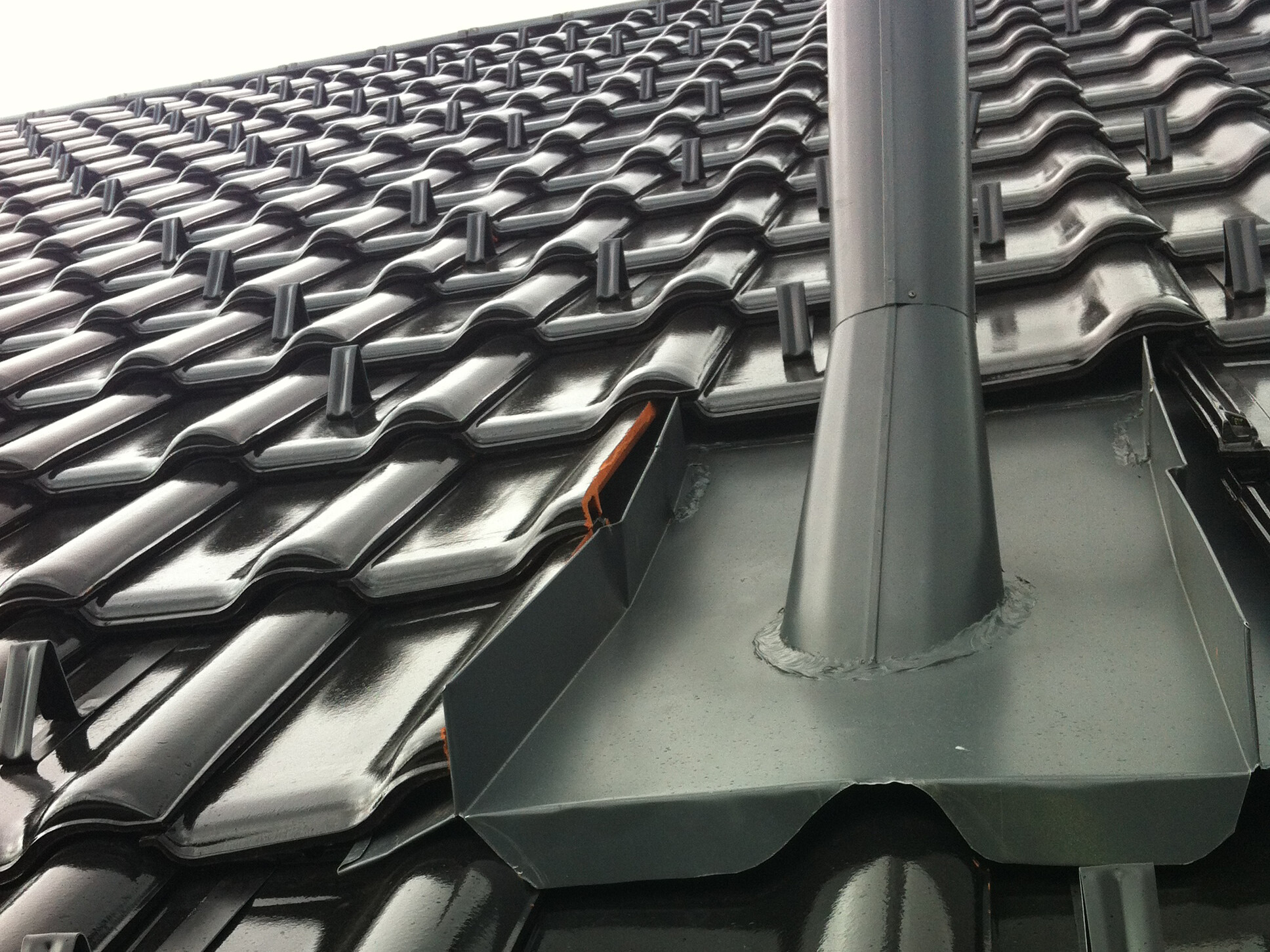

Exemples négatifs

  • Nécessité accrue de travaux d’entretien
  • Protection contre la pénétration de pluie limitée
  • Solution non attrayante sur le plan esthétique
Negativbeispiel

Metalen afvoerbuis
