MIKADO

Architecture épurée et installation aisée

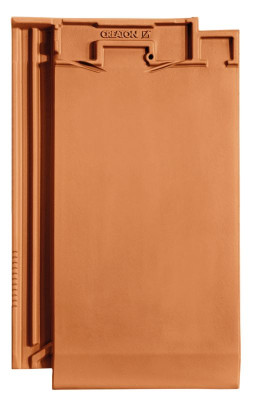

MIKADO est une tuile en terre cuite plate et lisse de format moyen. Cette tuile présente un nez élégamment biseauté et se combine parfaitement avec une architecture contemporaine épurée nécessitant un type de couverture lisse.

Avantages

  • Style: moderne et épuré
  • Tuile plate avec nez biseauté et élégant
  • Raccordement sans faille pour une surface de toiture égale
  • Convient pour la construction neuve et la rénovation : zone de décalage très haute en longueur(28 mm) et en largeur (4 mm)
  • Convient sur toitures à faible pente, à partir de 16 °
  • Une solidité et une rigidité exceptionnelles grâce a la structure côtelée
  • Une évacuation optimale de l'eau grâce aux emboîtements de tête fortement prononcés et emboîtements doubles latéraux
  • Surface fine et lisse

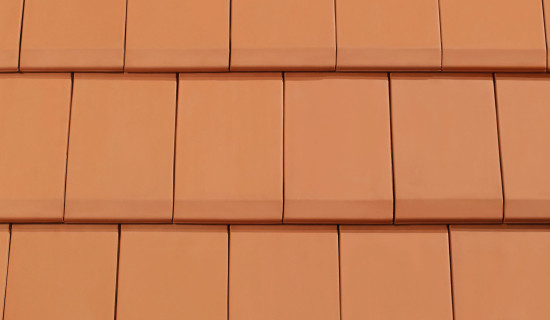

rouge naturel
rouge naturel
NUANCE ardoise engobé
NUANCE ardoise engobé
NUANCE noir mat engobé
NUANCE noir mat engobé
NUANCE brun mat engobé
NUANCE brun mat engobé

Caractéristiques techniques

Dimensions (h x l - mm)446 x 275
Poids de la tuile (kg)3,4
Pente min. du toit (x°)16° (*)
Recouvrement (mm)227 - 231
Entraxe des lattes 'mm)343 - 371
Nombre des tuiles/m² (pièces)11,7 - 12,8
Poids/m² (kg)40 - 44
Hauteur du profil (mm)37

(*) Avec sous-toiture CREATON

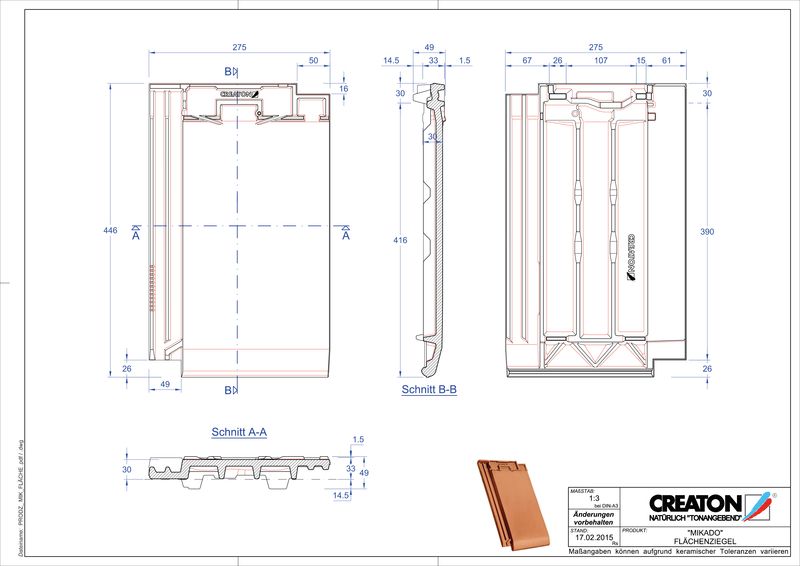

Dessins techniques

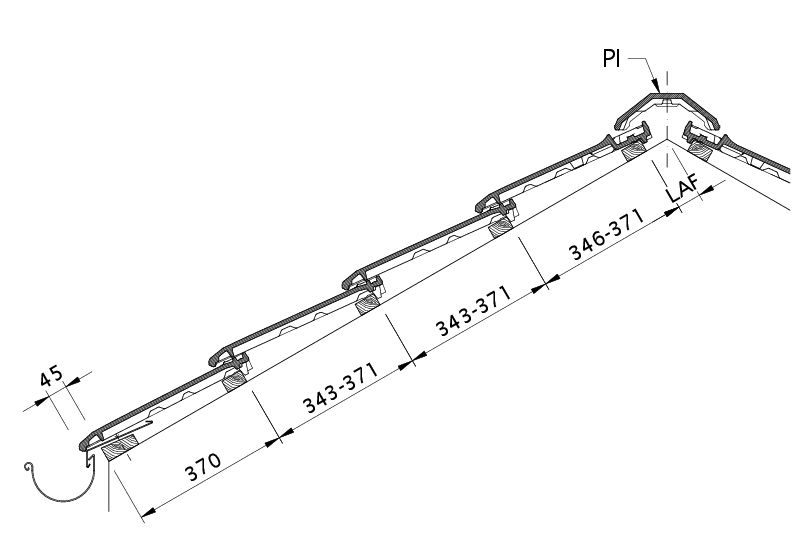

Dessin MIKADO section transversale de toit DQF
Dessin MIKADO section transversale de toit DQF

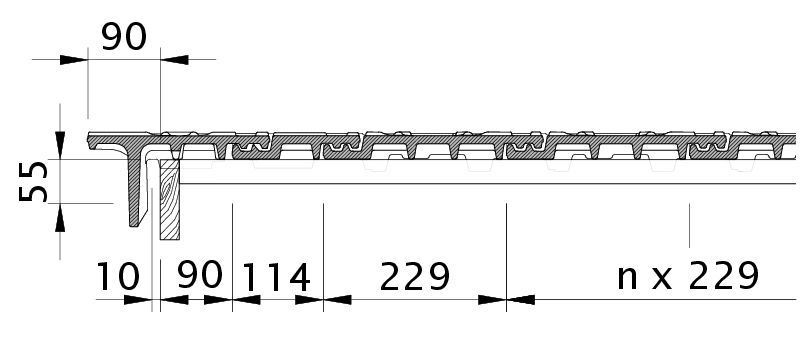

Dessin MIKADO tuile de rive gauche avec volige OBL
Dessin MIKADO tuile de rive gauche avec volige OBL

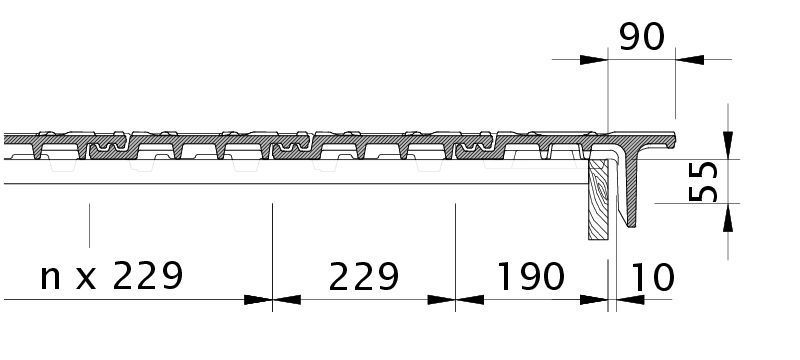

Dessin MIKADO tuile de rive droite avec volige OBR
Dessin MIKADO tuile de rive droite avec volige OBR

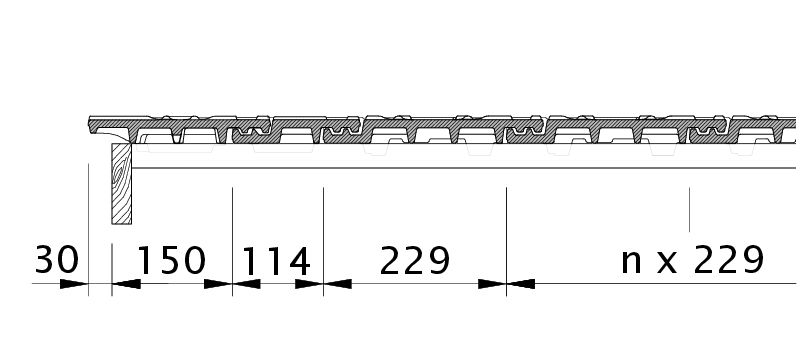

Dessin MIKADO rive gauche avec bande de rive et tuile double bourrelet ODL
Dessin MIKADO rive gauche avec bande de rive et tuile double bourrelet ODL

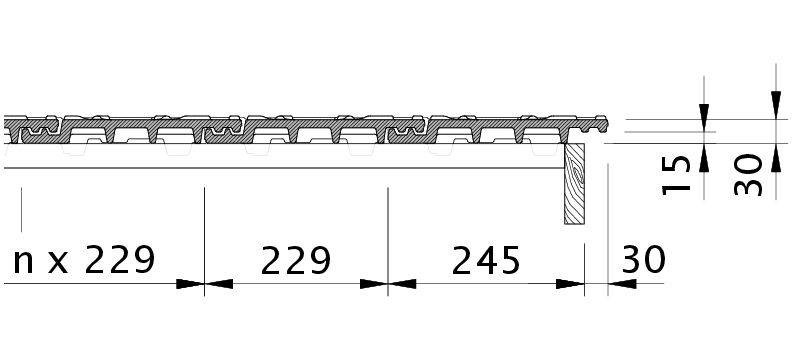

Dessin MIKADO rive droite avec bande de rive et tuile de couverture OFR
Dessin MIKADO rive droite avec bande de rive et tuile de couverture OFR

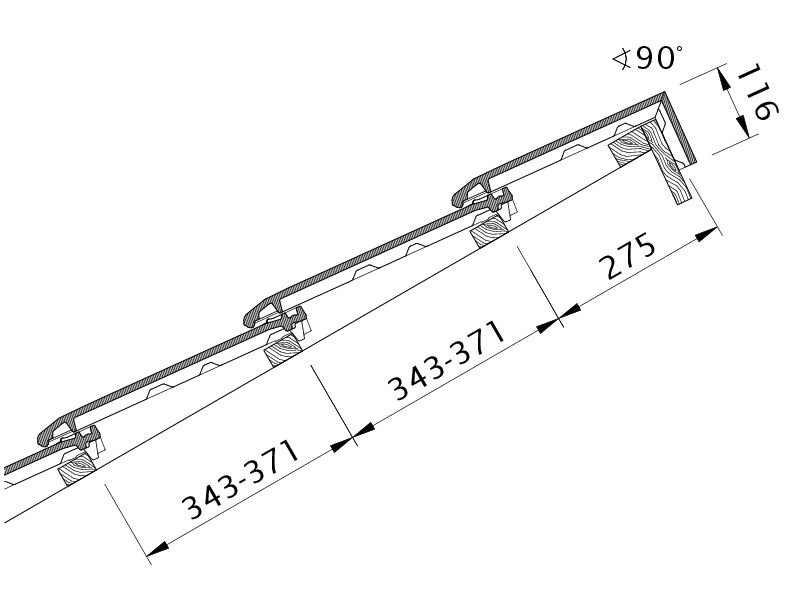

Dessin MIKADO modèle pour toit en appentis PDA
Dessin MIKADO modèle pour toit en appentis PDA

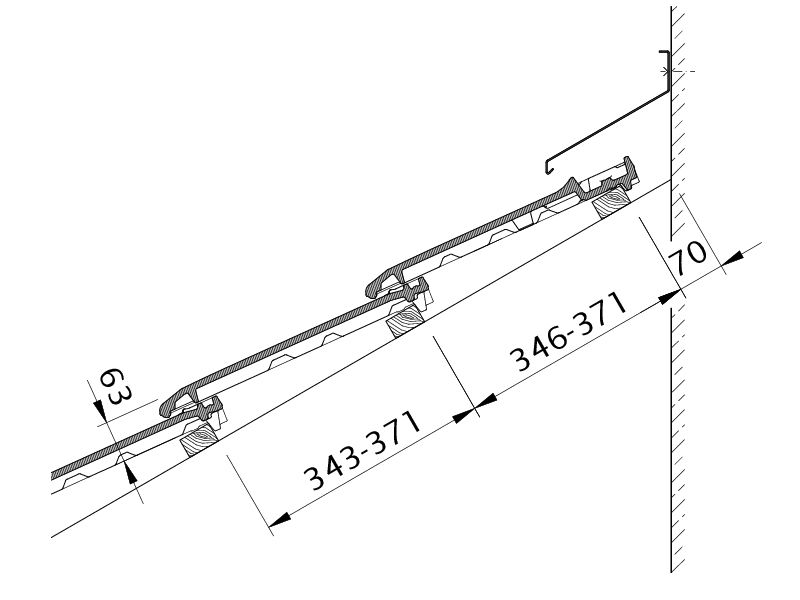

Dessin MIKADO raccord au mur haut avec tuile sous-faîtière/chatière WMF
Dessin MIKADO raccord au mur haut avec tuile sous-faîtière/chatière WMF

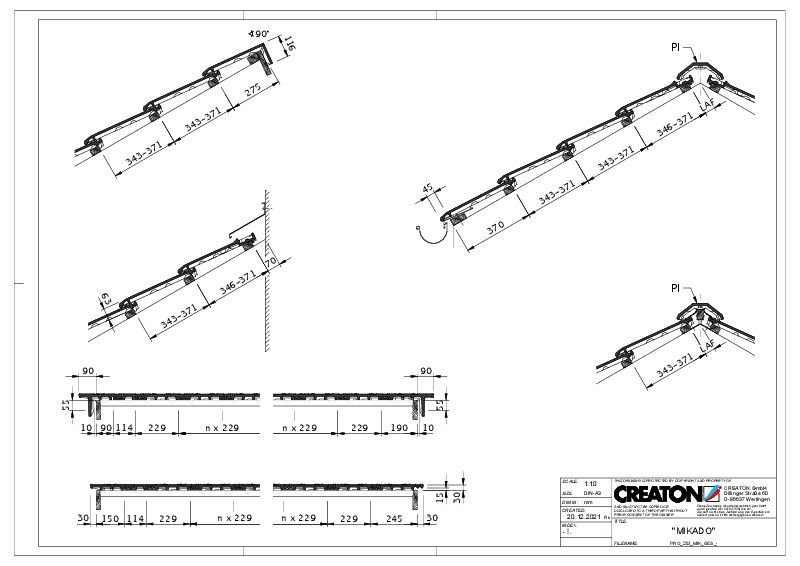

Dessin MIKADO vue générale GES
Dessin MIKADO vue générale GES

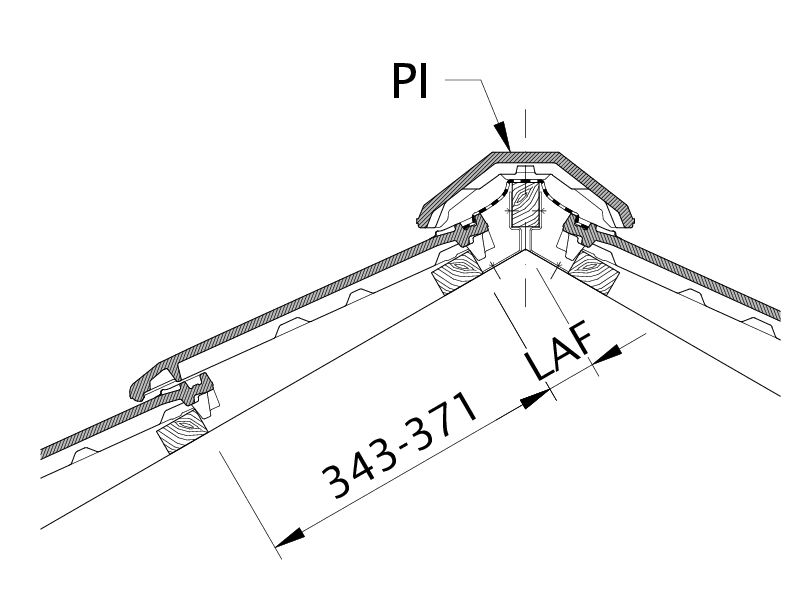

Zeichnung MIKADO Lattenabstand zum Firstschnittpunkt LAF
Zeichnung MIKADO Lattenabstand zum Firstschnittpunkt LAF

LAF/FLA valeurs

Détermination de la position du liteau supérieur jusqu'a l'axe de faîte et de la hauteur de l'axe de faîte (tenant compte d’une hauteur de 30 mm de la latte à panne)

PenteDistance L en mm pour faîtière PIHauteur liteau de faîte H en mm pour faîtière PI
16°5090
20°4585
25°4580
30°4575
35°4570
40°4060
45°4050
50°3550

Gamme d’accessoires

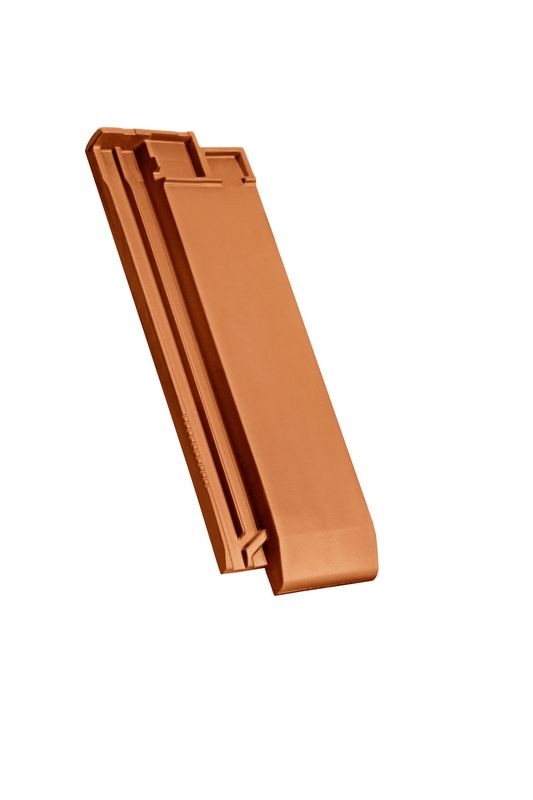

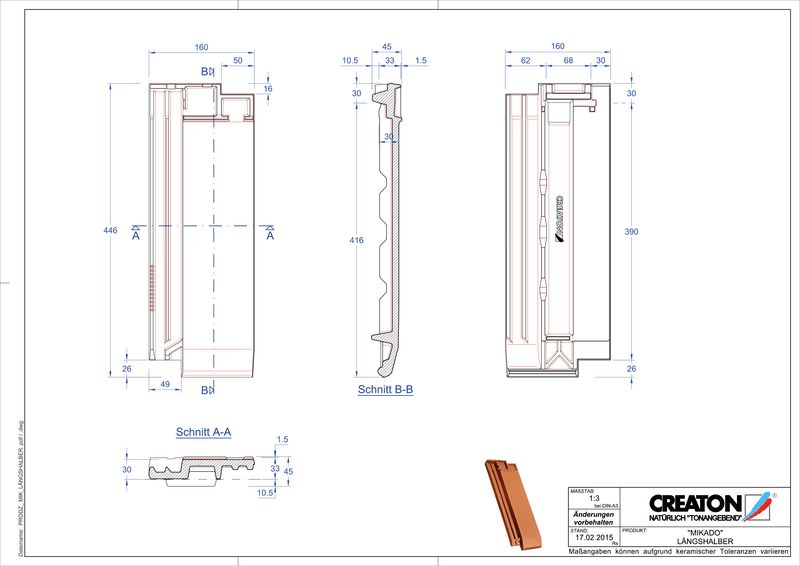

Demi-tuile MIK

Demi-tuile MIK

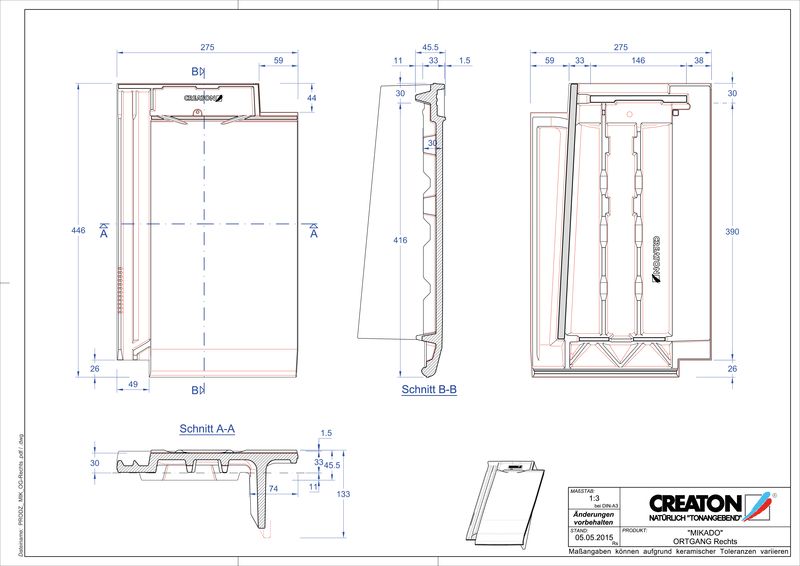

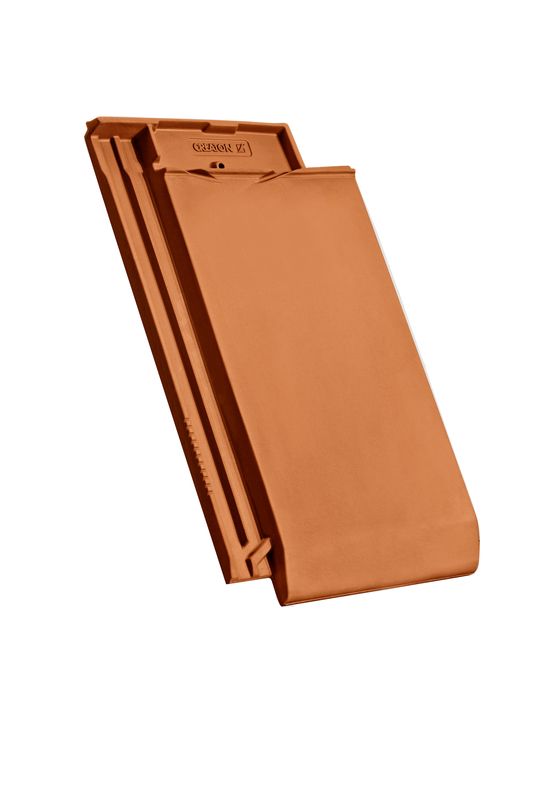

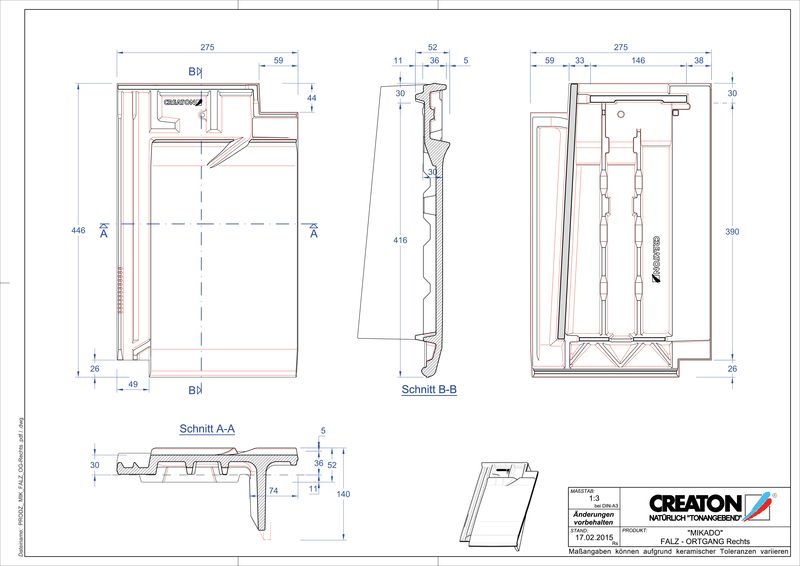

Tuile de rive MIK droite

Tuile de rive MIK droite

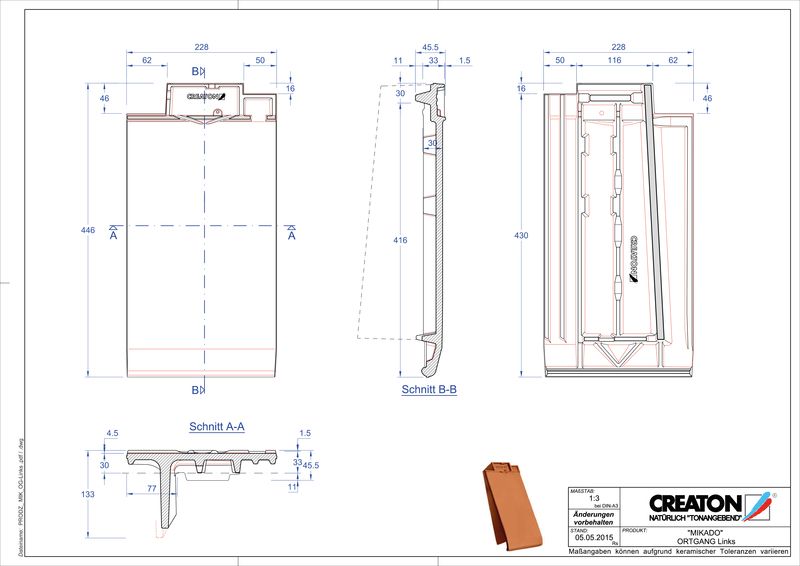

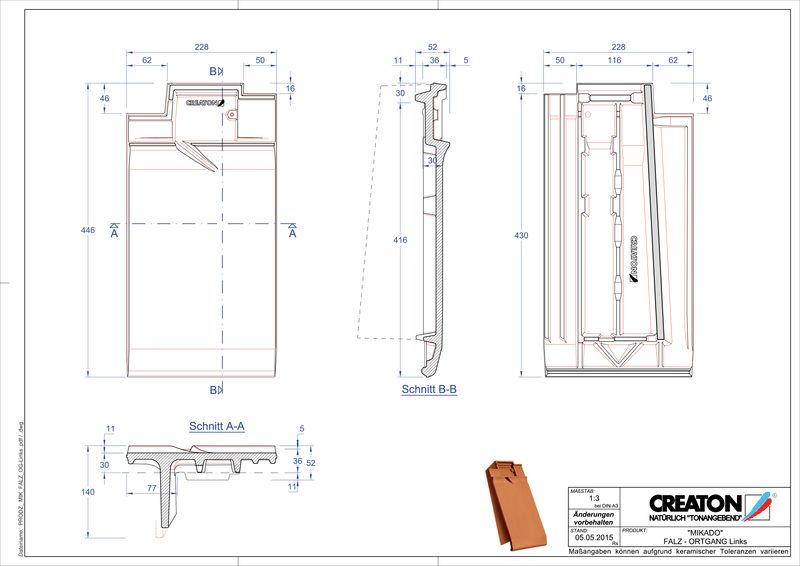

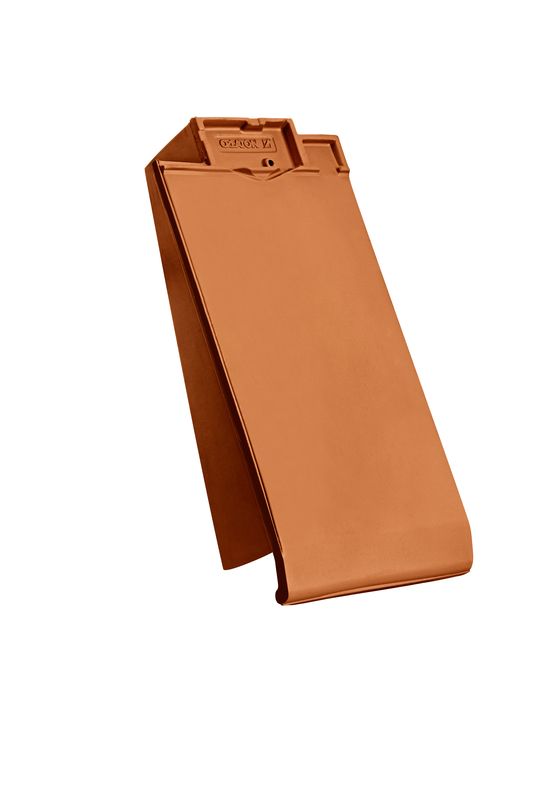

Tuile de rive MIK gauche

Tuile de rive MIK gauche

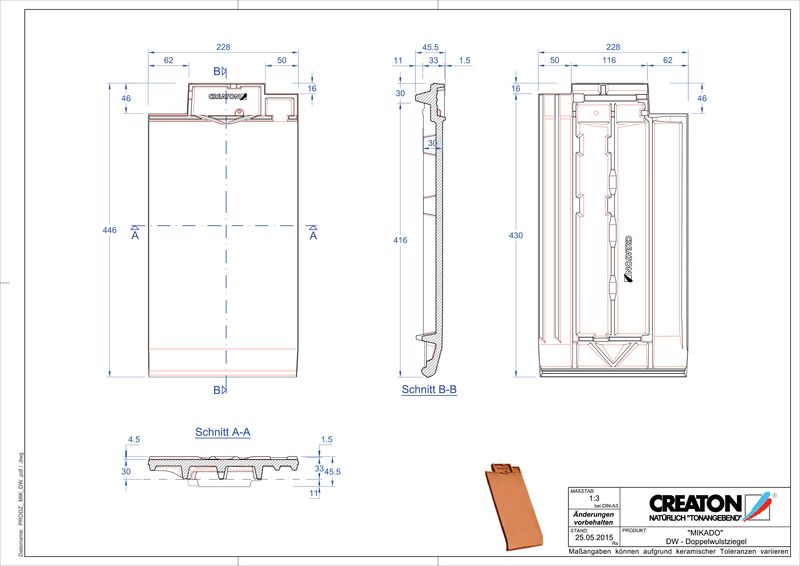

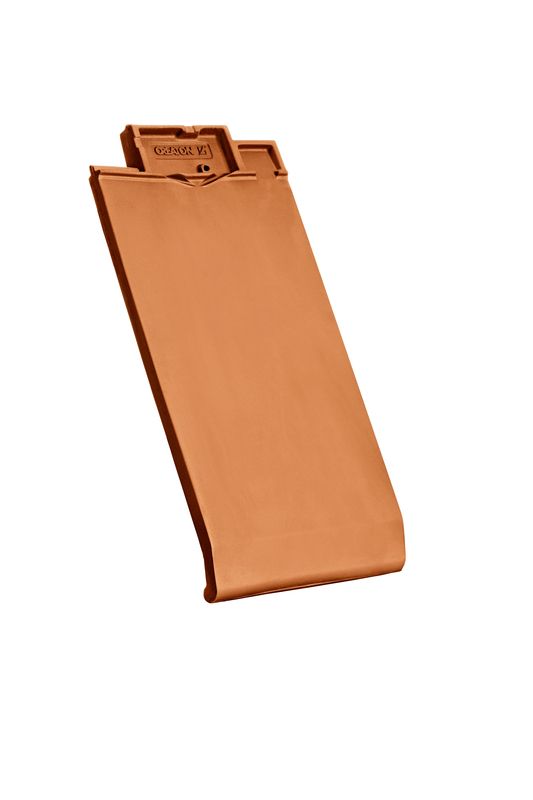

Tuile double bourrelet MIK

Tuile double bourrelet MIK

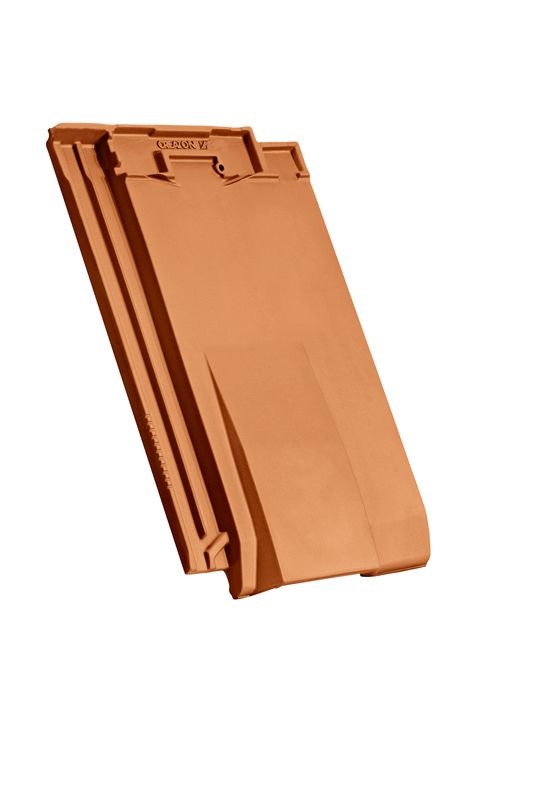

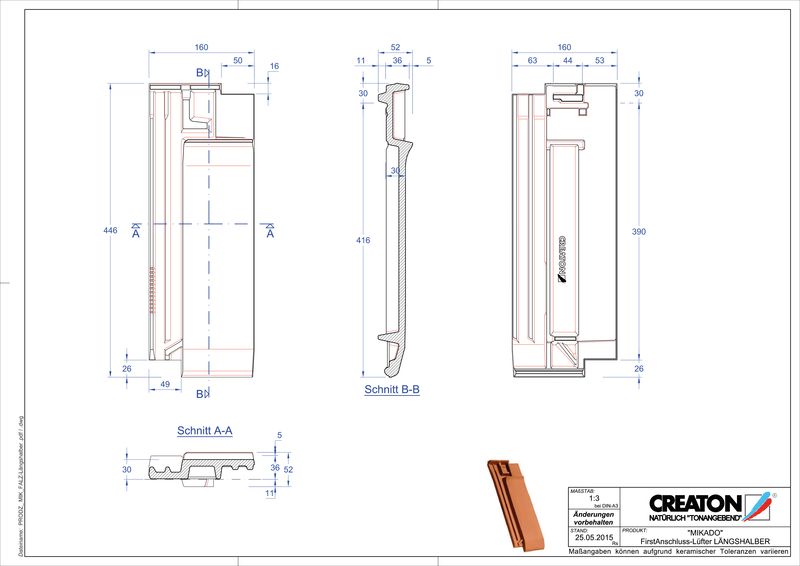

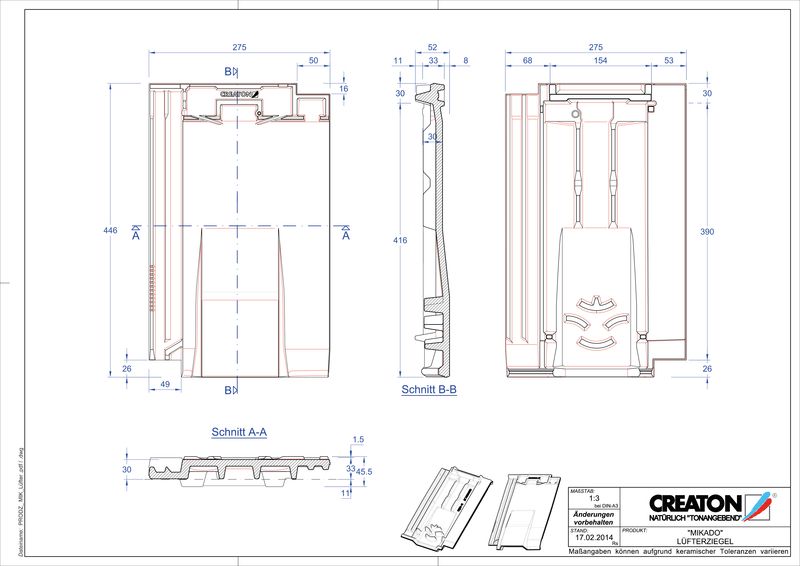

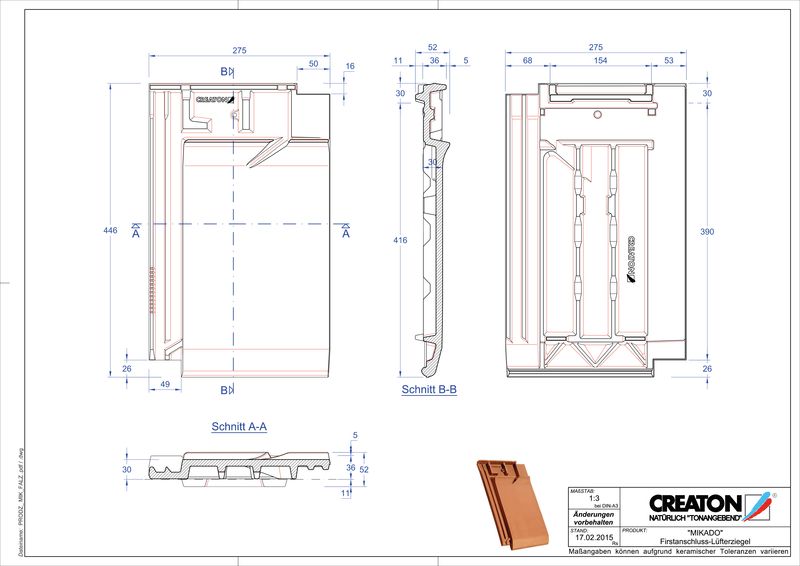

Chatière MIK

Chatière MIK

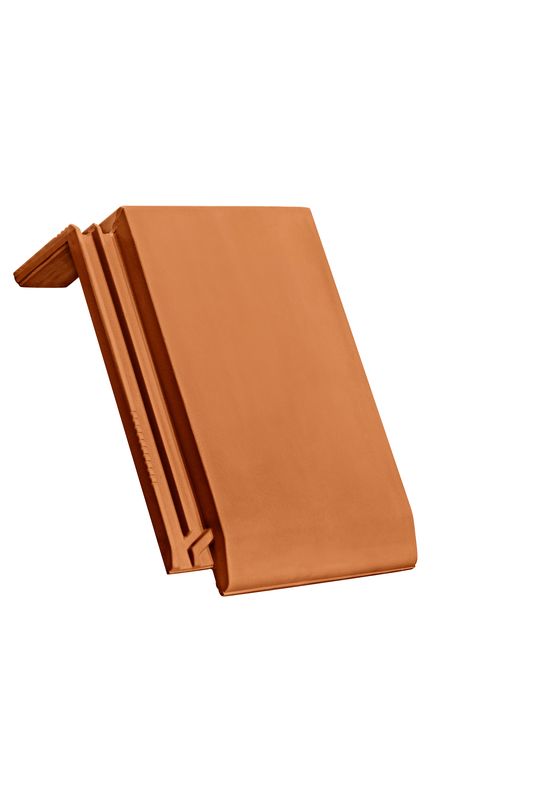

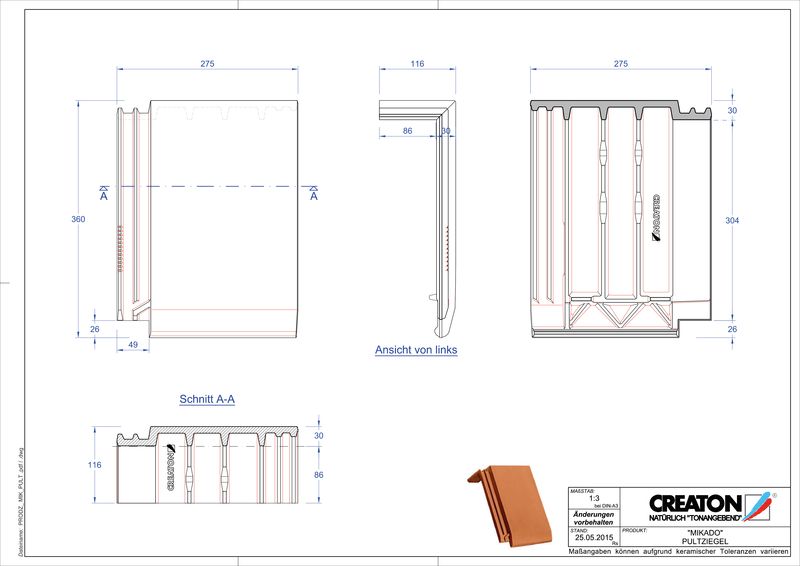

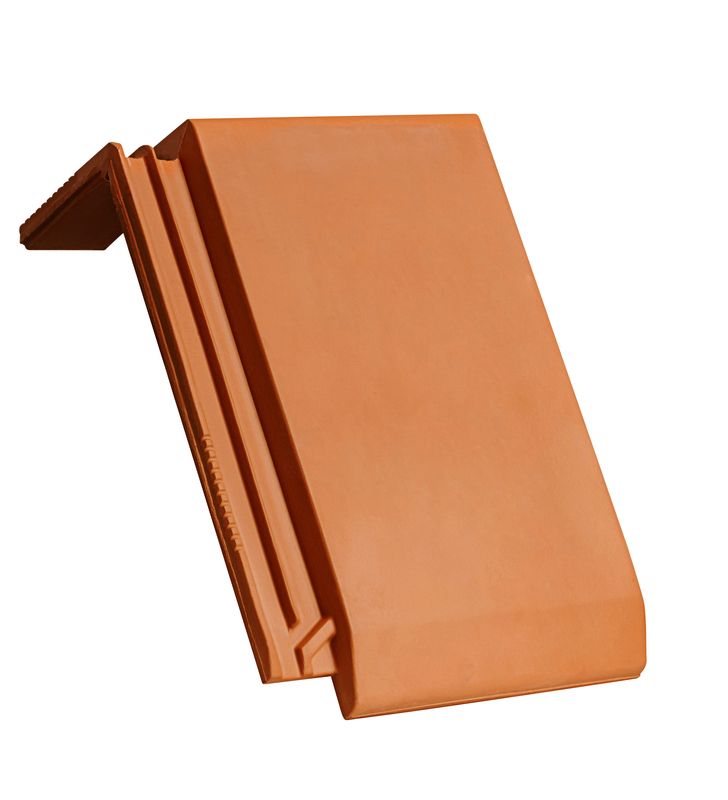

Tuile à appentis garnie standard MIK

Tuile à appentis garnie standard MIK

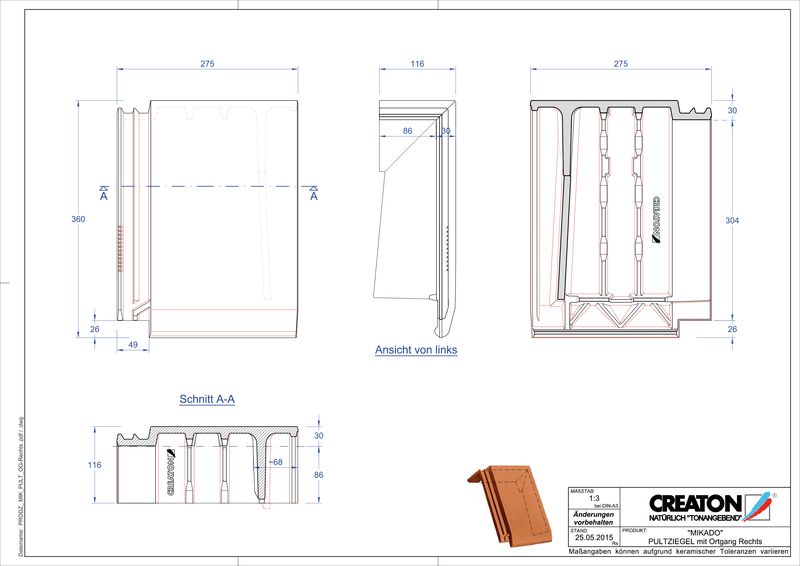

Tuile de rive à appentis garnie standard MIK droite

Tuile de rive à appentis garnie standard MIK droite

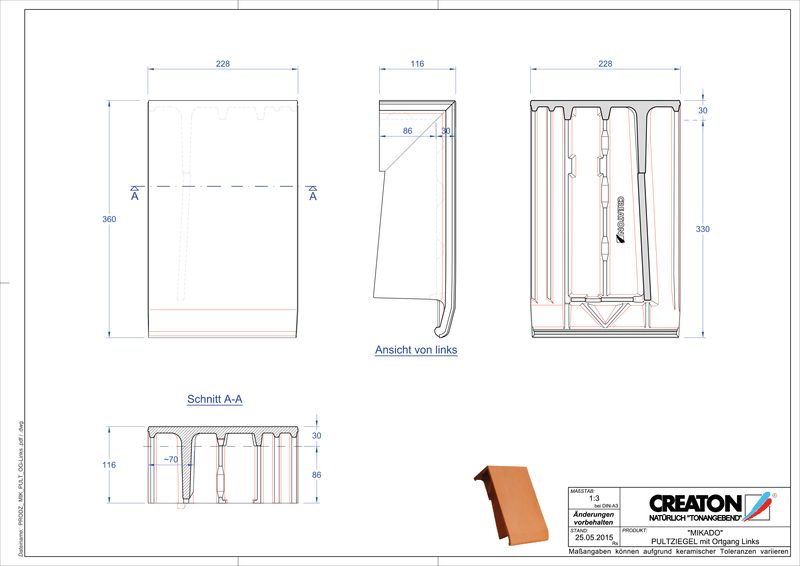

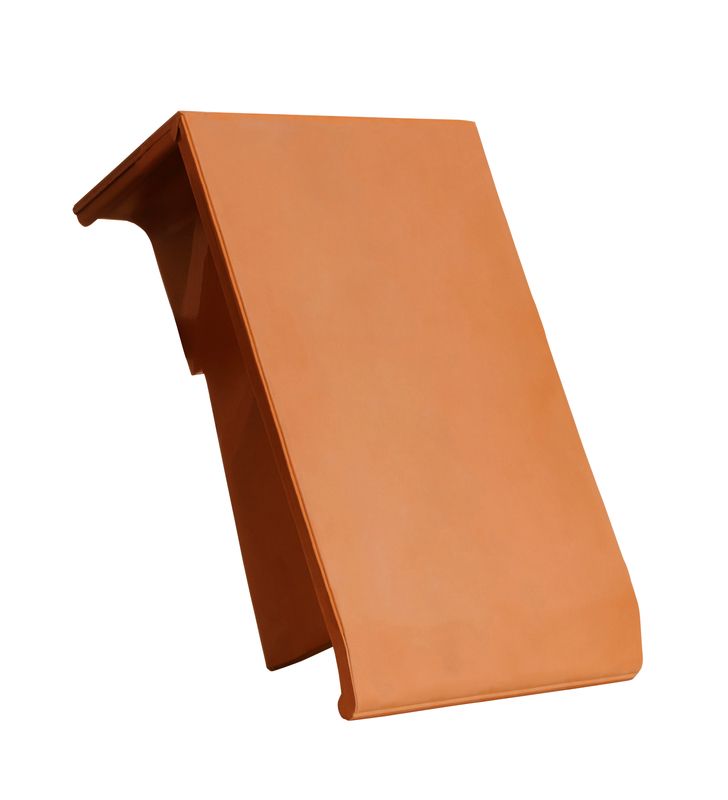

Tuile de rive à appentis garnie standard MIK gauche

Tuile de rive à appentis garnie standard MIK gauche

Tuile à appentis garnie dimensions spéciales MIK

Tuile à appentis garnie dimensions spéciales MIK

Tuile de rive à appentis garnie dimensions spéciales MIK droite

Tuile de rive à appentis garnie dimensions spéciales MIK droite

Tuile de rive à appentis garnie dimensions spéciales MIK gauche

Tuile de rive à appentis garnie dimensions spéciales MIK gauche

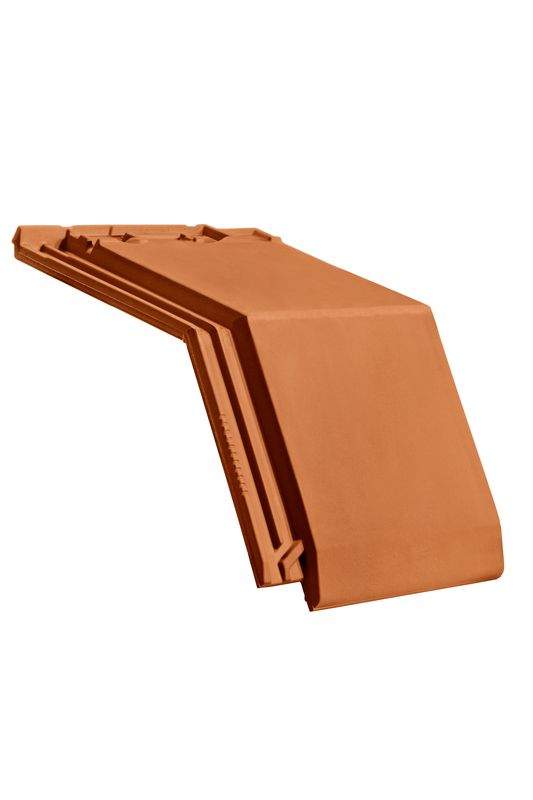

Tuile pour mansarde/toiture en shed garnie dimensions spéciales MIK

Tuile pour mansarde/toiture en shed garnie dimensions spéciales MIK

Tuile de rive pour mansarde/toiture en shed garnie dimensions spéciales MIK droite

Tuile de rive pour mansarde/toiture en shed garnie dimensions spéciales MIK droite

Tuile de rive pour mansarde/toiture en shed garnie dimensions spéciales MIK gauche

Tuile de rive pour mansarde/toiture en shed garnie dimensions spéciales MIK gauche

Gamme de pièces de ventilation et de pénétration

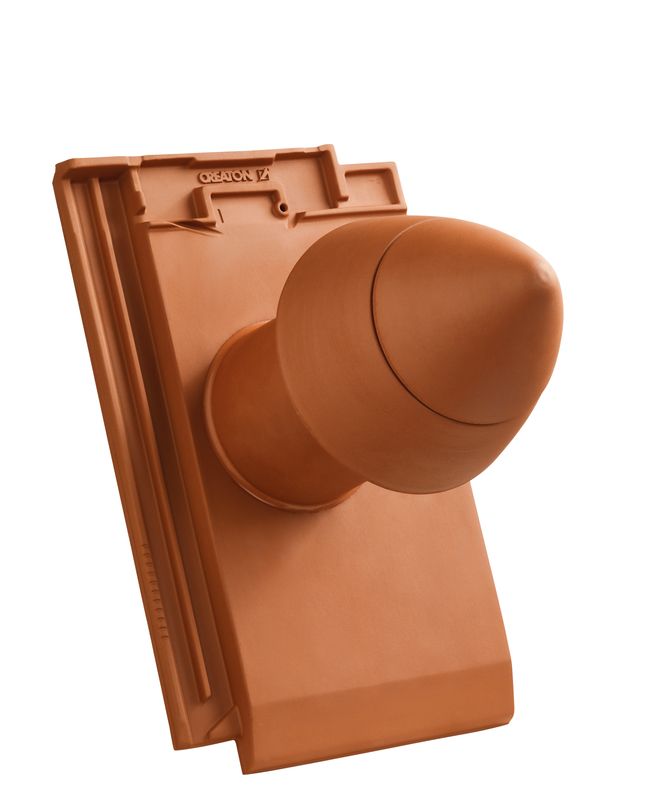

Cheminée d’aération SIGNUM MIK en céramique DN 110 mm avec chapeau dévissable, adaptateur de raccordement pour sous-toiture inclus

Cheminée d’aération SIGNUM MIK en céramique DN 110 mm avec chapeau dévissable, adaptateur de raccordement pour sous-toiture inclus

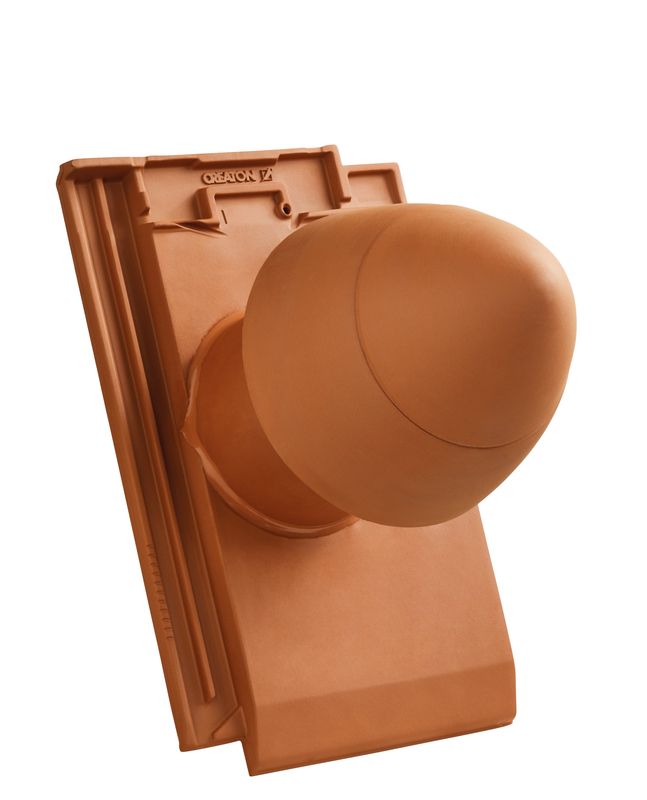

Cheminée d’aération SIGNUM MIK en céramique DN 125 mm avec chapeau dévissable, adaptateur de raccordement pour sous-toiture inclus

Cheminée d’aération SIGNUM MIK en céramique DN 125 mm avec chapeau dévissable, adaptateur de raccordement pour sous-toiture inclus

Ventilateur anti-buées SIGNUM MIK en céramique DN 160 mm, adaptateur de raccordement pour sous-toiture inclus

Ventilateur anti-buées SIGNUM MIK en céramique DN 160 mm, adaptateur de raccordement pour sous-toiture inclus

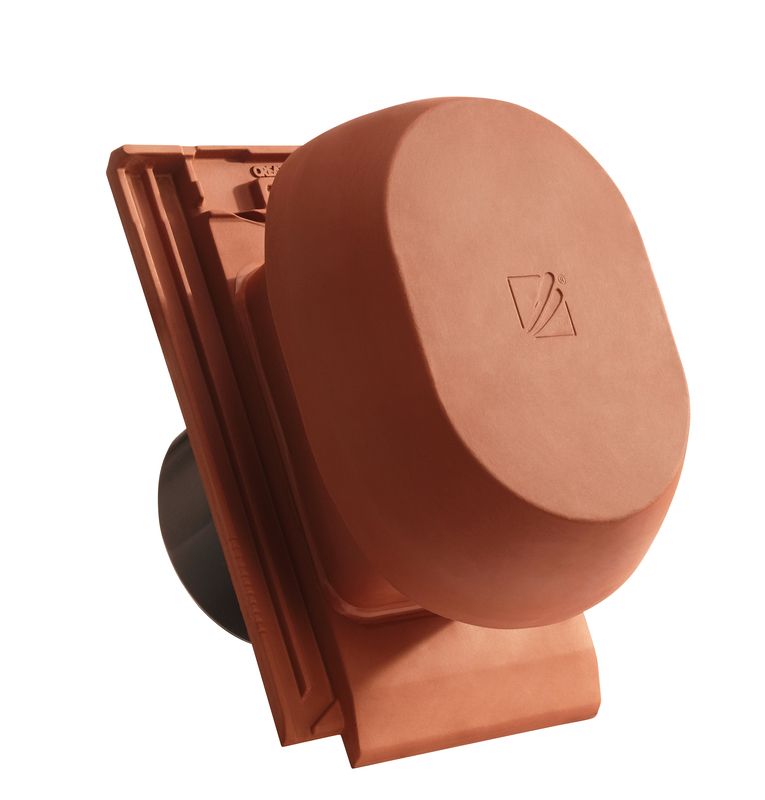

Ventilateur anti-buées SIGNUM MIK en céramique DN 200 mm, adaptateur de raccordement pour sous-toiture inclus

Ventilateur anti-buées SIGNUM MIK en céramique DN 200 mm, adaptateur de raccordement pour sous-toiture inclus

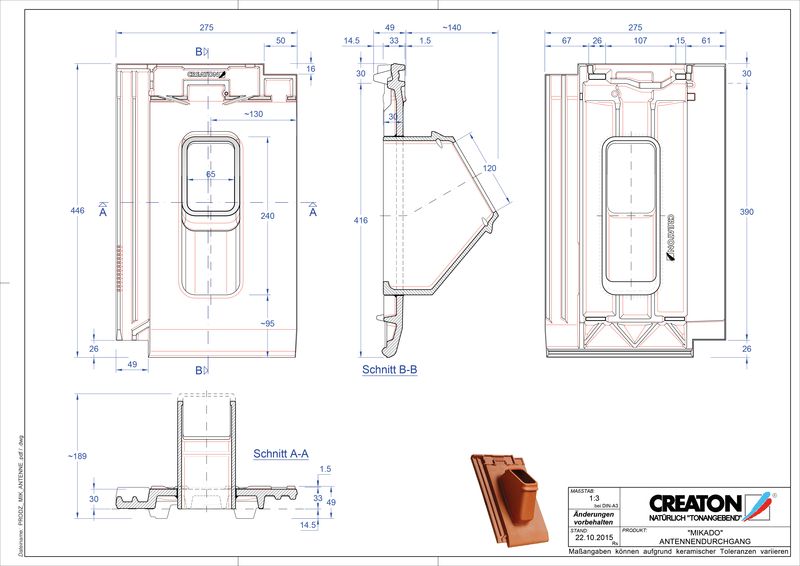

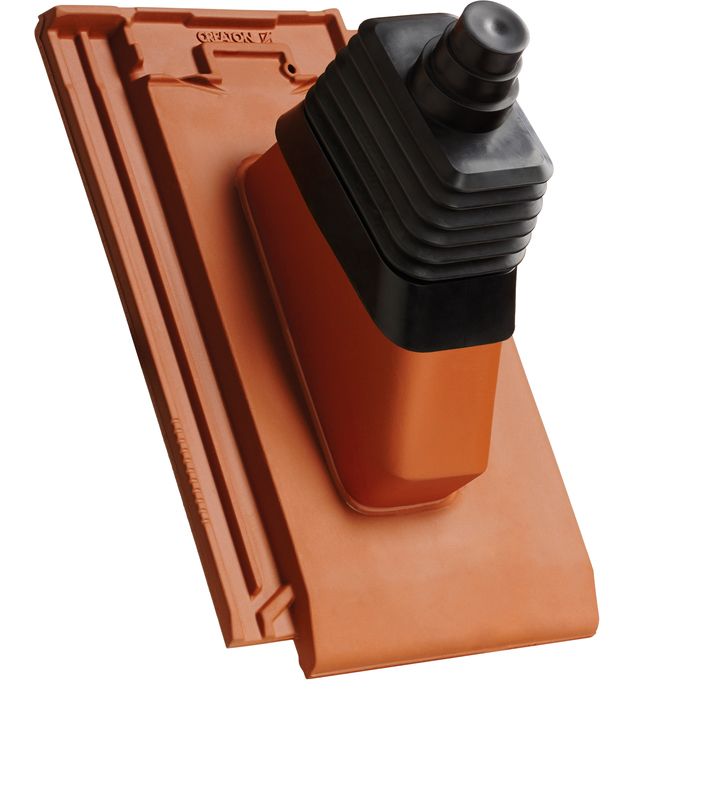

Passage d’antenne MIK

Passage d’antenne MIK

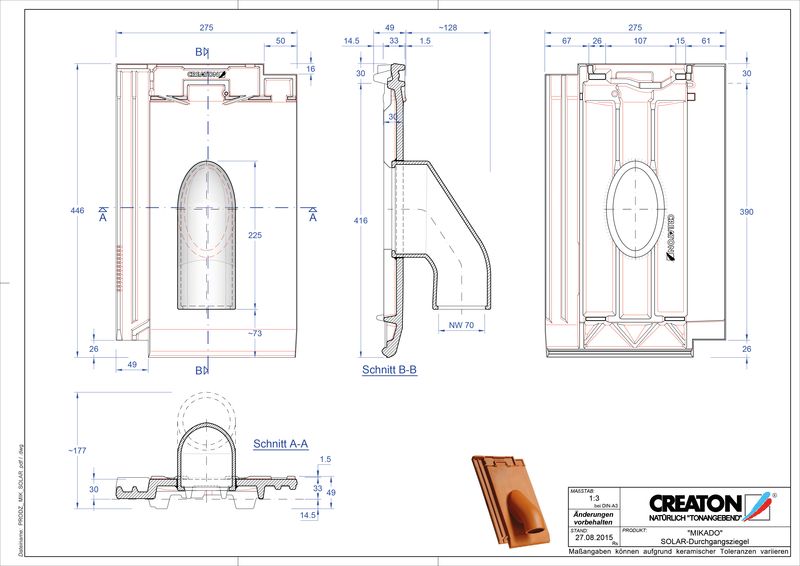

Tuile à douille solaire MIK

Tuile à douille solaire MIK

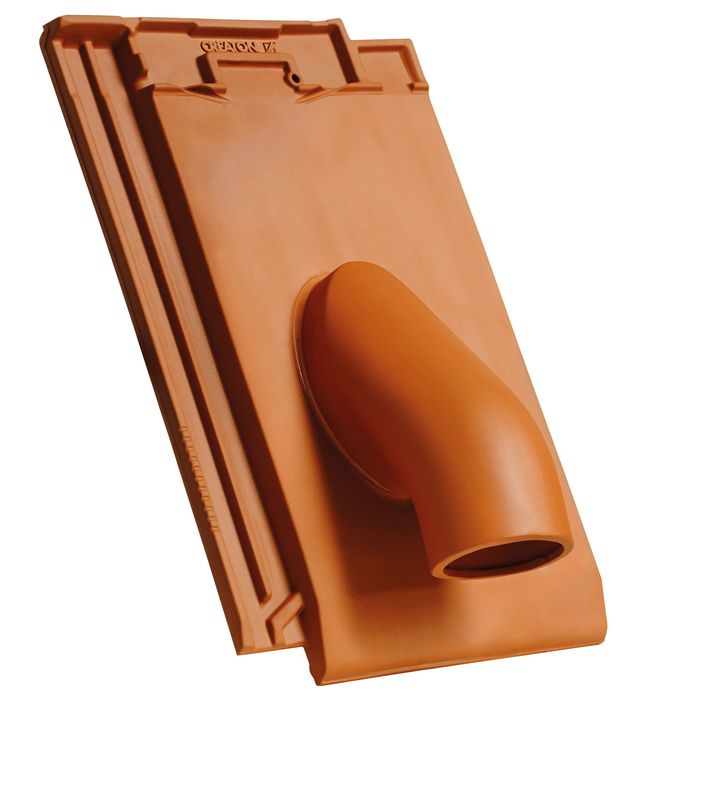

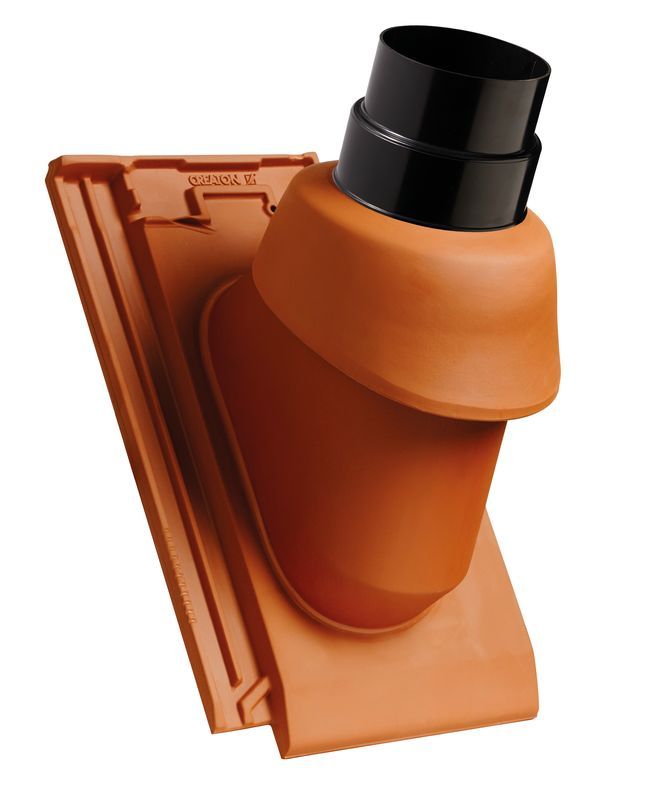

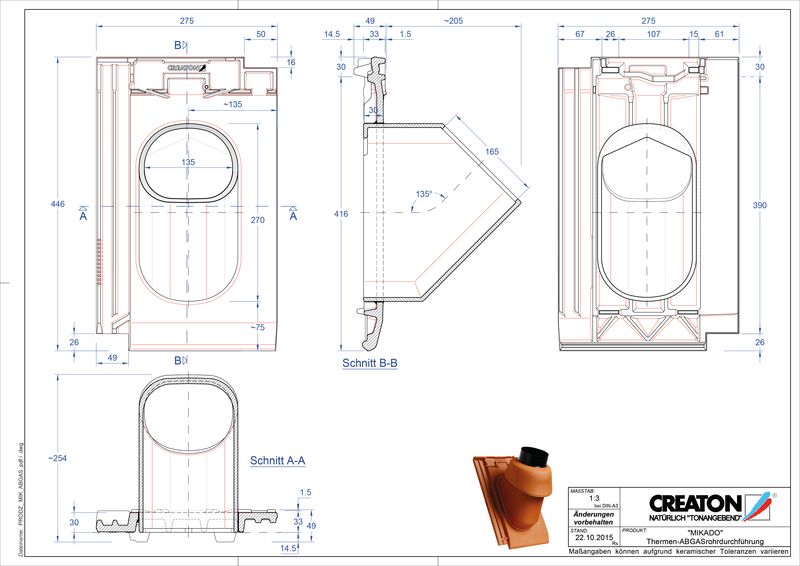

Passage de conduit d’évacuation de chaudière MIK NW 110/125

Passage de conduit d’évacuation de chaudière MIK NW 110/125

Tuyau flexible universel DN 160

Tuyau flexible universel DN 160

Tuyau flexible universel DN 200

Tuyau flexible universel DN 200

Adaptateur de raccordement pour sous-toiture universel NW 13,5

Adaptateur de raccordement pour sous-toiture universel NW 13,5

Adaptateur de raccordement pour sous-toiture universel NW 20

Adaptateur de raccordement pour sous-toiture universel NW 20

Tuyau flexible universel DN 110/125

Tuyau flexible universel DN 110/125

Gamme de tuiles faîtières et arêtières

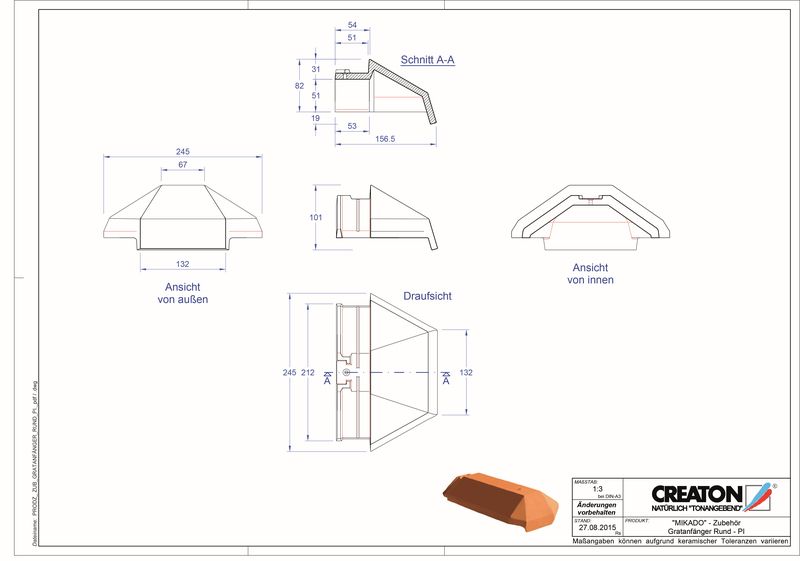

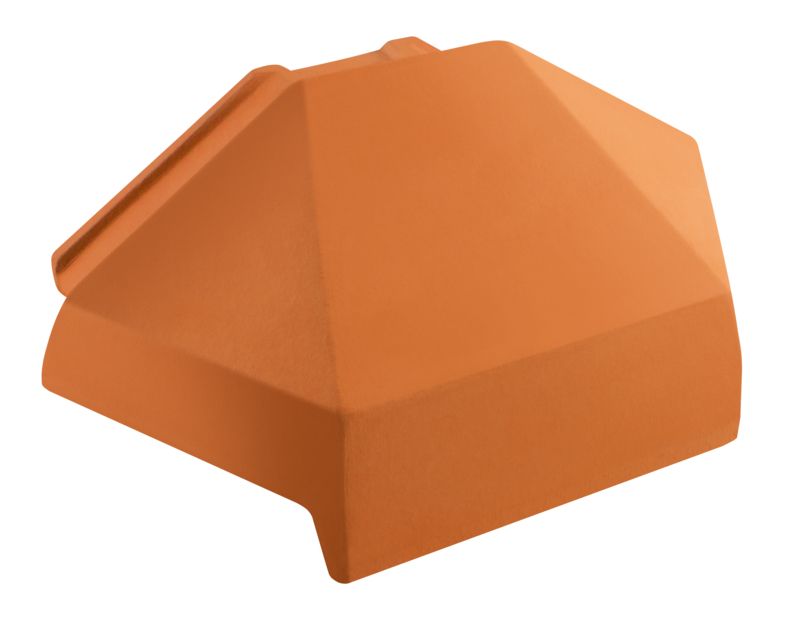

About d’arêtier en céramique à extrémité ronde PI HÖN (terre cuite)

About d’arêtier en céramique à extrémité ronde PI HÖN (terre cuite)

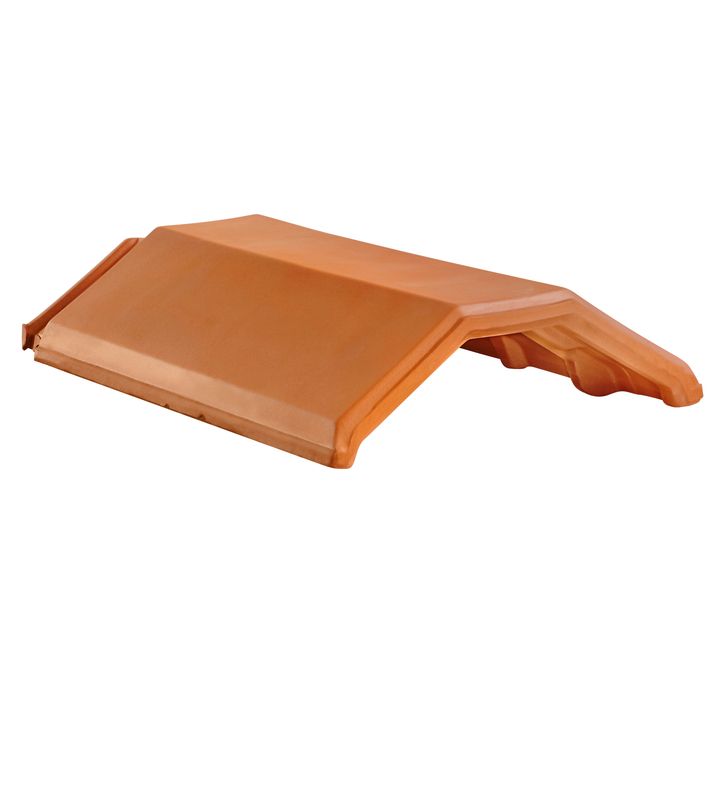

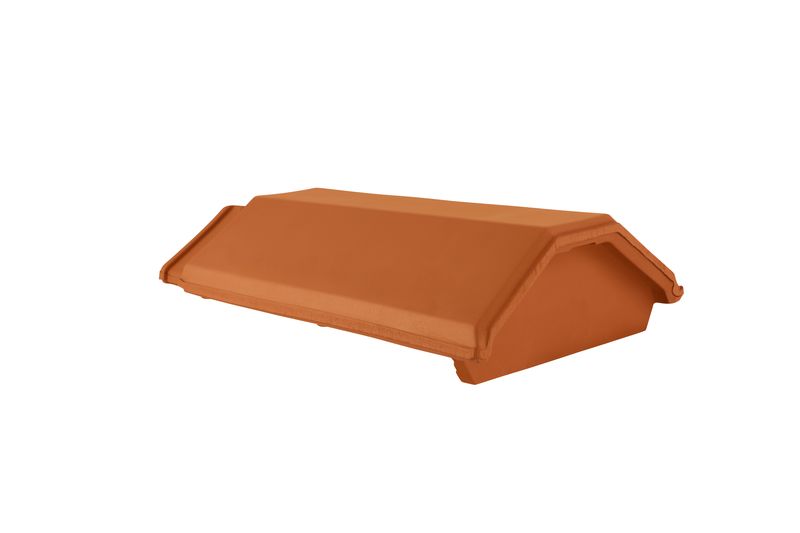

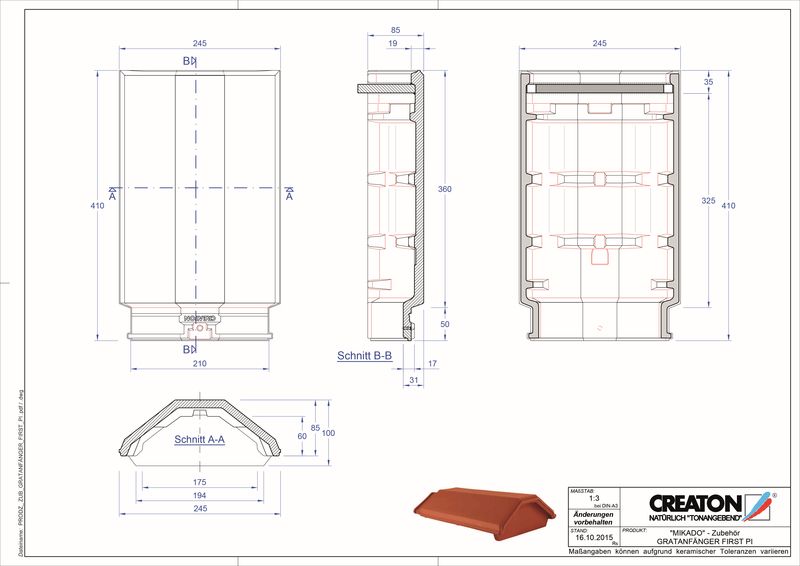

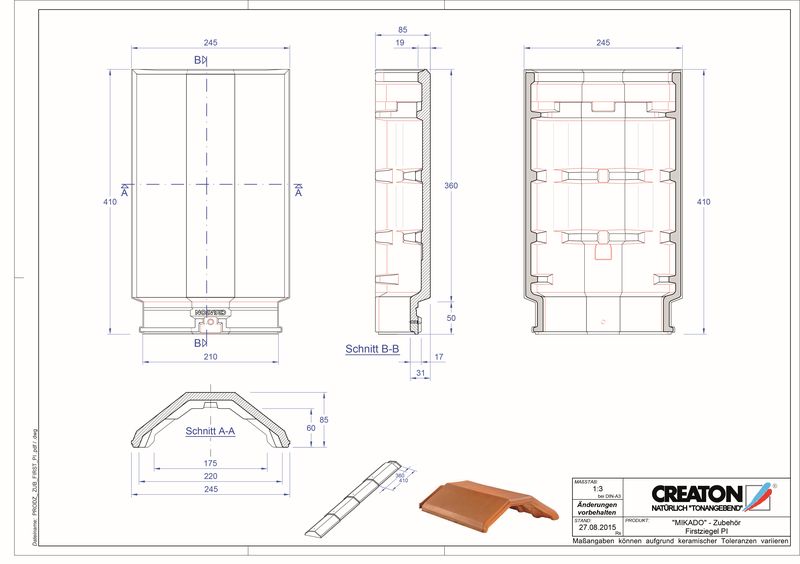

Tuile faîtière PI HÖN (terre cuite)

Tuile faîtière PI HÖN (terre cuite)

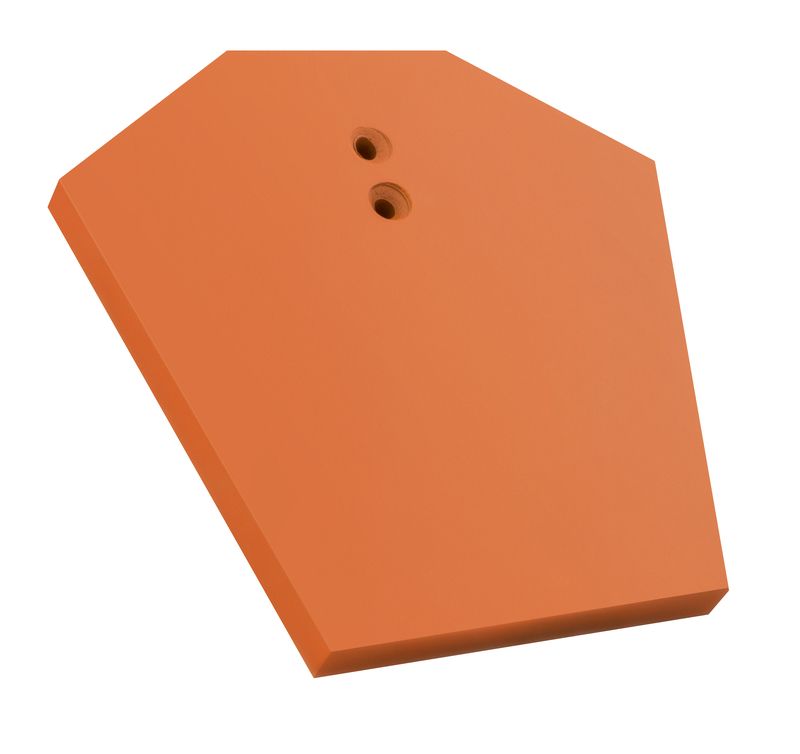

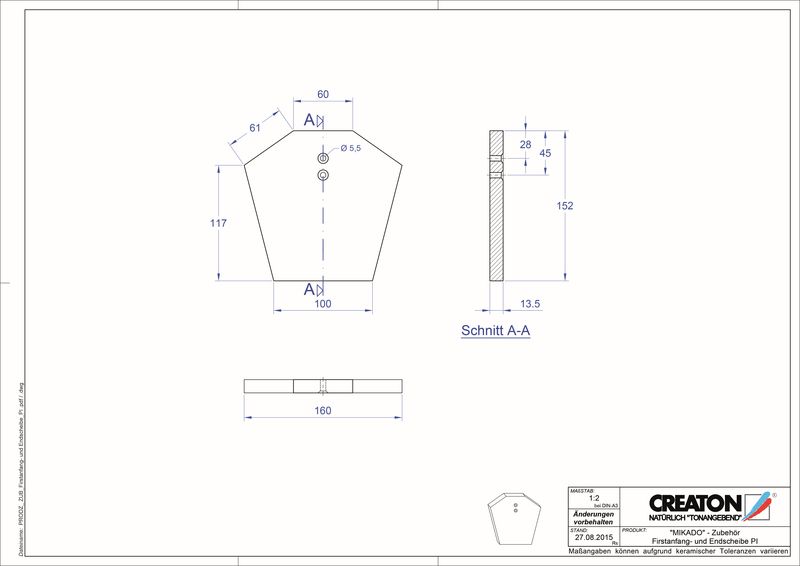

Fronton de début et de fin en céramique PI HÖN (terre cuite)

Fronton de début et de fin en céramique PI HÖN (terre cuite)

Écusson fonctionnel de début et de fin en céramique type 2 PI HÖN (terre cuite)

Écusson fonctionnel de début et de fin en céramique type 2 PI HÖN (terre cuite)

About d’arêtier en céramique PI HÖN (terre cuite)

About d’arêtier en céramique PI HÖN (terre cuite)

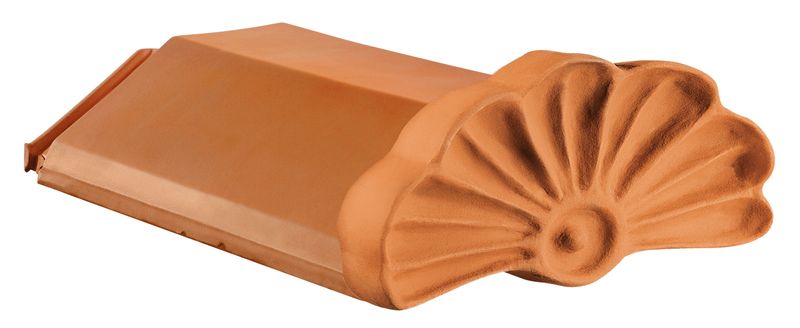

About d’arêtier en céramique à forme de coquille PI HÖN (terre cuite)

About d’arêtier en céramique à forme de coquille PI HÖN (terre cuite)

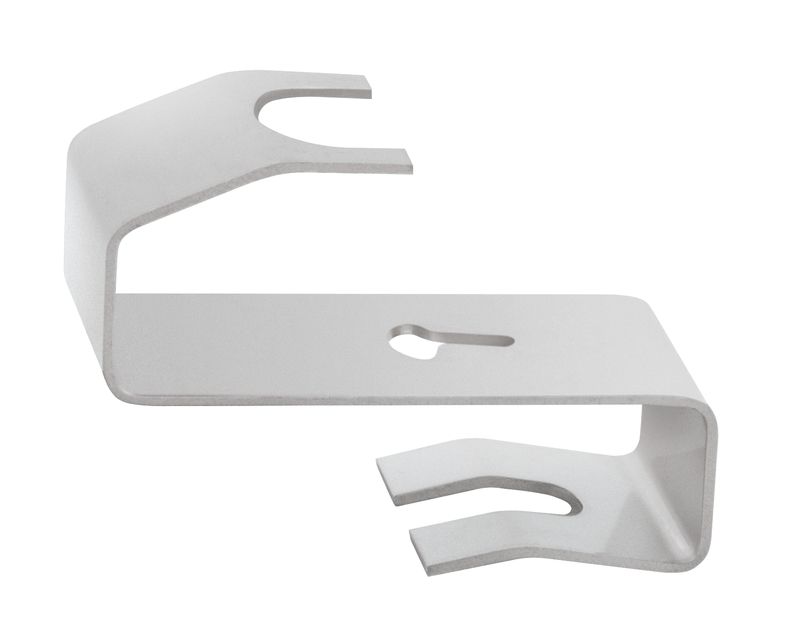

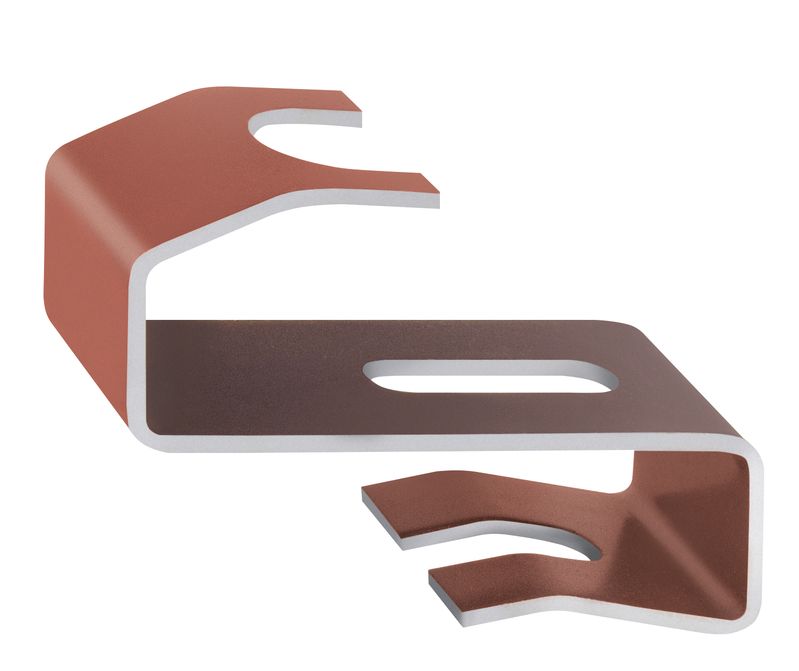

Crochet de faîtière en aluminium PI HÖN

Crochet de faîtière en aluminium PI HÖN

Crochet de faîtière FIRSTFIX inox PI HÖN

Crochet de faîtière FIRSTFIX inox PI HÖN

Closoir souple pour faîtage et arêtier 220 (CREAROLL ALU)

Closoir souple pour faîtage et arêtier 220 (CREAROLL ALU)

Closoir souple pour faîtage et arêtier 300 (CREAROLL ALU)

Closoir souple pour faîtage et arêtier 300 (CREAROLL ALU)

Closoir souple pour faîtage et arêtier 220 PP

Closoir souple pour faîtage et arêtier 220 PP

Closoir souple pour faîtage et arêtier 310 PP

Closoir souple pour faîtage et arêtier 310 PP

Closoir souple pour faîtage et arêtier 390 PP

Closoir souple pour faîtage et arêtier 390 PP

Rencontre 3 départs type W2 HÖN (terre cuite)

Rencontre 3 départs type W2 HÖN (terre cuite)

Rencontre 4 départs type W2 HÖN (terre cuite)

Rencontre 4 départs type W2 HÖN (terre cuite)

Gamme d’accessoires de décoration et de protection contre la force de succion du vent

Crochet tempête en alu-zinc à attacher type H5 30x50 (MAX, MIK)

Crochet tempête en alu-zinc à attacher type H5 30x50 (MAX, MIK)

Crochet tempête en alu-zinc à attacher type H19 40x50 (MIK, MAX)

Crochet tempête en alu-zinc à attacher type H19 40x50 (MIK, MAX)

Crochet tempête en alu-zinc à attacher type H20 40x60 (MIK, MAX)

Crochet tempête en alu-zinc à attacher type H20 40x60 (MIK, MAX)

Crochet tempête en alu-zinc à enfoncer type N9 (MIK)

Crochet tempête en alu-zinc à enfoncer type N9 (MIK)

Crochet tempête en alu-zinc crochet spécial type S1 PULT

Crochet tempête en alu-zinc crochet spécial type S1 PULT

Raccordement en aluminium universel 300 mm (CREAFLEX ALU BASIC)

Raccordement en aluminium universel 300 mm (CREAFLEX ALU BASIC)

Raccordement en aluminium universel 450 mm (CREAFLEX ALU BASIC)

Raccordement en aluminium universel 450 mm (CREAFLEX ALU BASIC)

Raccordement universel PIB 300 mm (CREAFLEX PIB)

Raccordement universel PIB 300 mm (CREAFLEX PIB)

Raccordement universel PIB 450 mm (CREAFLEX PIB)

Raccordement universel PIB 450 mm (CREAFLEX PIB)

Peigne de ventilation de chéneau hauteur de peigne 55 mm

Peigne de ventilation de chéneau hauteur de peigne 55 mm

Peigne de ventilation de chéneau hauteur de peigne 65 mm

Peigne de ventilation de chéneau hauteur de peigne 65 mm

Fenêtre d’accès au toit 45 x 55 cm en métal et verre trempé

Fenêtre d’accès au toit 45 x 55 cm en métal et verre trempé

Fenêtre d’accès au toit avec isolant thermique, 55 x 78 cm

Fenêtre d’accès au toit avec isolant thermique, 55 x 78 cm

Mât pour antenne râteau et antenne parabolique galvanisé ou avec revêtement de couleur

Mât pour antenne râteau et antenne parabolique galvanisé ou avec revêtement de couleur

Peintures acryliques 250 ml HÖN

Peintures acryliques 250 ml HÖN

Gamme d’éléments métalliques de protection contre la neige, de circulation et de montage pour systèmes solaires

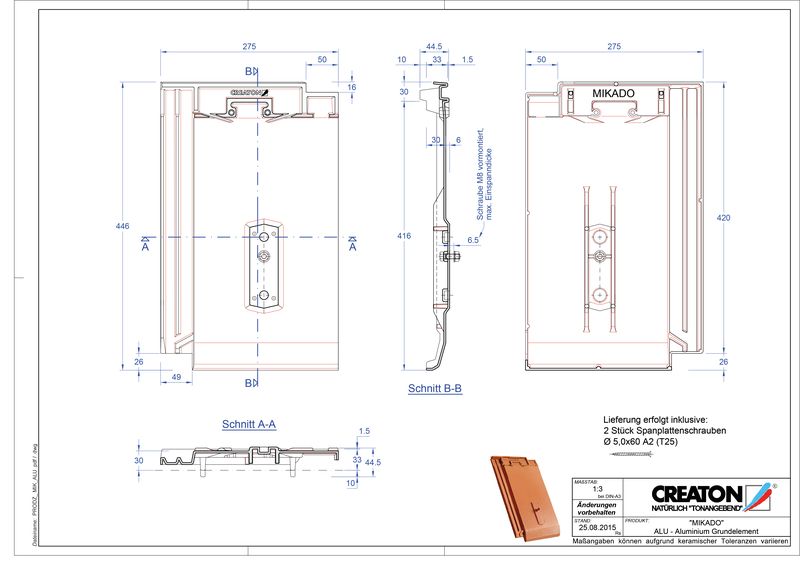

Support pour panneau solaire GRUEL tuile à pureau plat

Support pour panneau solaire GRUEL tuile à pureau plat

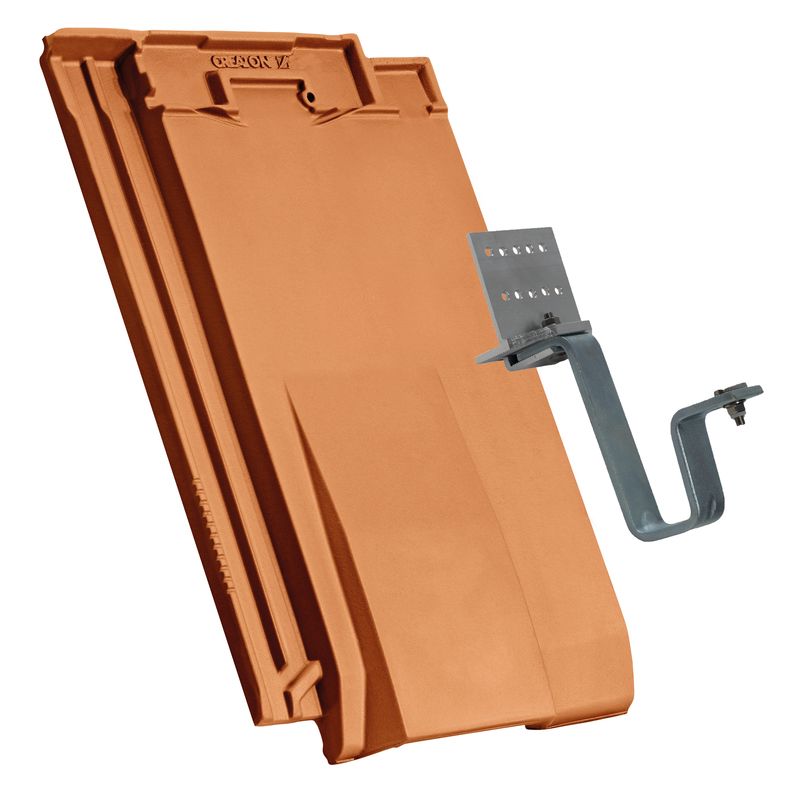

Kit de support pour système solaire pour tasseaux MIK

Kit de support pour système solaire pour tasseaux MIK

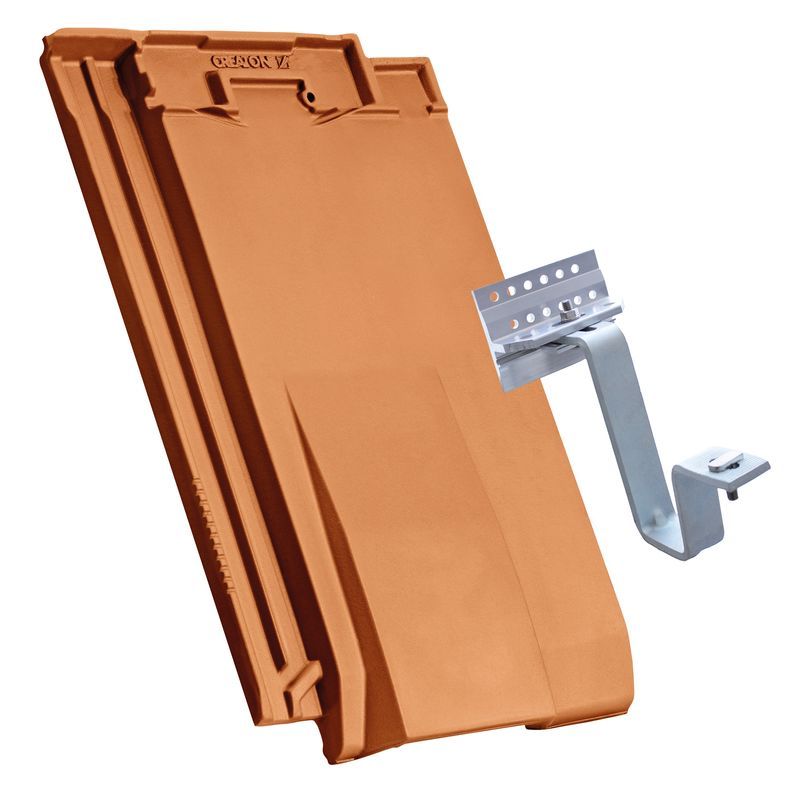

Kit de support pour système solaire pour chevrons MIK

Kit de support pour système solaire pour chevrons MIK

Support du tuyau de retenue de neige en montagne

Support du tuyau de retenue de neige en montagne

Tuyau de retenue de neige en montagne Ø 40 mm, longueur 3 m

Tuyau de retenue de neige en montagne Ø 40 mm, longueur 3 m

Capuchons d’extrémité pour retenue de neige en montagne Ø 40 mm

Capuchons d’extrémité pour retenue de neige en montagne Ø 40 mm

Échelle de toit (terre cuite)

Échelle de toit (terre cuite)

Support d’échelle de toit (terre cuite)

Support d’échelle de toit (terre cuite)

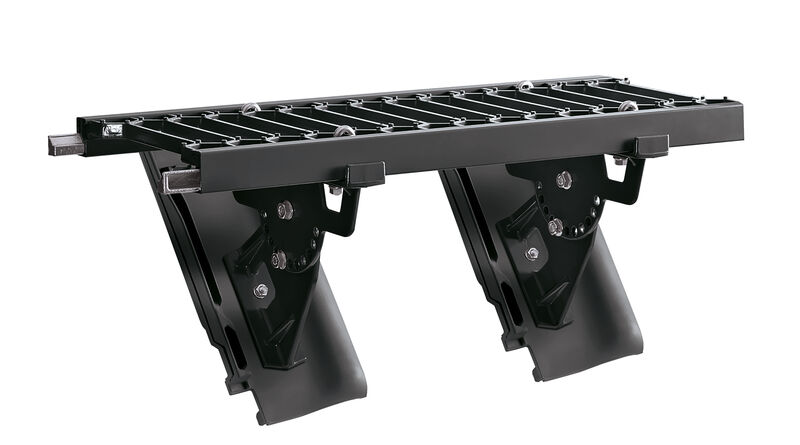

Grille de marche-pied en aluminium 150 x 25 cm

Grille de marche-pied en aluminium 150 x 25 cm

Grille à neige massive, 1,50 m

Grille à neige massive, 1,50 m

Manchon de raccordement pour tuyau de retenue de neige en montagne Ø 40 mm

Manchon de raccordement pour tuyau de retenue de neige en montagne Ø 40 mm
