MIKADO

Minimalistische architectuur met hoog installatiegemak

MIKADO is een vlakke, gladde, keramische pan van middenformaat. Deze keramische dakpan met een elegante afgeschuinde neus, sluit perfect aan bij de hedendaagse, minimalistische architectuur die vraagt om een strakke dakafwerking. Alle MIKADO dakpannen worden geproduceerd uit zorgvuldig geselecteerde Duitse klei waardoor een topkwaliteit gegarandeerd wordt.

natuurrood
natuurrood
NUANCE Leikleur engobe
NUANCE Leikleur engobe
NUANCE Matzwart engobe
NUANCE Matzwart engobe
NUANCE Matbruin engobe
NUANCE Matbruin engobe

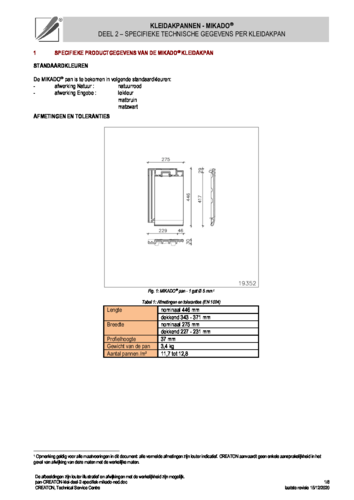

Technische gegevens

Afmetingen (l x b - mm)446 x 275
Gewicht per dakpan (kg)3,4

Minimum dakhelling (x°)

met CREATON onderdak

16°
Dekbreedte (mm)227 - 231
Latafstand (mm)343 - 371
Aantal pannen/m² (stuks)11,7 - 12,8
Gewicht/m² (kg)40 - 44
Profielhoogte (mm)37

Technische tekeningen

Technische tekening MIKADO DQF DQF
Technische tekening MIKADO DQF DQF
Technische tekening MIKADO OBL OBL
Technische tekening MIKADO OBL OBL
Technische tekening MIKADO OBR OBR
Technische tekening MIKADO OBR OBR
Drawing MIKADO verge left with verge sheet metal and double roll ODL
Drawing MIKADO verge left with verge sheet metal and double roll ODL
Drawing MIKADO verge right with verge sheet metal and field tile OFR
Drawing MIKADO verge right with verge sheet metal and field tile OFR
Technische tekening MIKADO PDA PDA
Technische tekening MIKADO PDA PDA
Technische tekening MIKADO WMF WMF
Technische tekening MIKADO WMF WMF
Drawing MIKADO general view GES
Drawing MIKADO general view GES
Zeichnung MIKADO Lattenabstand zum Firstschnittpunkt LAF
Zeichnung MIKADO Lattenabstand zum Firstschnittpunkt LAF

LAF/FLA waarden

Bepalen afstand bovenste panlat tot vorst-/nokas
Bepalen hoogte vorst-/noklat boven vorst-/nokas

Dakhelling

Afstand L in mm
voor vorst/nok PI

Vorst- of noklat
hoogte H in mm
voor vorst/nok PI

16°5090
20°4585
25°4580
30°4575
35°4570
40°4060
45°4050
50°3550

Accessoires

MIK halve pan

MIK halve pan

MIK verge tile right

MIK verge tile right

MIK verge tile left

MIK verge tile left

MIK dubbele welpan

MIK dubbele welpan

MIK ventilatiepan

MIK ventilatiepan

MIK shedpan op maat

MIK shedpan op maat

MIK shedgevelpan rechts op maat

MIK shedgevelpan rechts op maat

MIK shedgevelpan links op maat

MIK shedgevelpan links op maat

MIK shedpan op maat

MIK shedpan op maat

MIK shedgevelpan rechts op maat

MIK shedgevelpan rechts op maat

MIK shedgevelpan links op maat

MIK shedgevelpan links op maat

MIK knikpaan op maat

MIK knikpaan op maat

MIK knikgevelpan rechts op maat

MIK knikgevelpan rechts op maat

MIK knikgevelpan links op maat

MIK knikgevelpan links op maat

Productgamma voor ventilatie en doorvoer

MIK SIGNUM keramische doorvoerpan DN 100 mm met opzetbare kap, incl. Universele adapter en flexibel kanaal

MIK SIGNUM keramische doorvoerpan DN 100 mm met opzetbare kap, incl. Universele adapter en flexibel kanaal

MIK SIGNUM keramische doorvoerpan DN 125 mm met afneembare kap, incl. Universele adapter en flexibel kanaal

MIK SIGNUM keramische doorvoerpan DN 125 mm met afneembare kap, incl. Universele adapter en flexibel kanaal

MIK SIGNUM keramische ventilatie opening DN 150/160 mm incl. Verbindingsstuk

MIK SIGNUM keramische ventilatie opening DN 150/160 mm incl. Verbindingsstuk

MIK SIGNUM keramische ventilatie opening DN 200 mm incl. Verbindingsstuk

MIK SIGNUM keramische ventilatie opening DN 200 mm incl. Verbindingsstuk

MIK antenneset

MIK antenneset

MIK solar set

MIK solar set

MIK rookgas afvoer NW 110

MIK rookgas afvoer NW 110

Verbindingsslang voor universele verluchtingspan DN 150/160

Verbindingsslang voor universele verluchtingspan DN 150/160

Verbindingsslang voor universele verluchtingspan DN 200

Verbindingsslang voor universele verluchtingspan DN 200

Universal sub-roof connection adapter NW 13.5

Universal sub-roof connection adapter NW 13.5

Universal sub-roof connection adapter NW 20

Universal sub-roof connection adapter NW 20

Verbindingsslang voor universele verluchtingspan DN 150/160

Verbindingsslang voor universele verluchtingspan DN 150/160

Nok/Vorst-systemen voor dakpannen

HÖN hip starter ceramic round connection PI

HÖN hip starter ceramic round connection PI

HÖN vorst/nok PI

HÖN vorst/nok PI

HÖN vorst/nok begin- en eindschijf PI

HÖN vorst/nok begin- en eindschijf PI

HÖN vorst/nok begin- en eindschijf PI

HÖN vorst/nok begin- en eindschijf PI

HÖN hoekkeperbeginstuk PI

HÖN hoekkeperbeginstuk PI

HÖN hip starter ceramic with scallop PI

HÖN hip starter ceramic with scallop PI

Ridge clip aluminium PI

Ridge clip aluminium PI

FIRSTFIX ridge clip stainless steel PI

FIRSTFIX ridge clip stainless steel PI

Ondernokrol 220 (CREAROLL ALU)

Ondernokrol 220 (CREAROLL ALU)

Ondernokrol 300 (CREAROLL ALU)

Ondernokrol 300 (CREAROLL ALU)

Ondernokrol 220 (CREAROLL PP)

Ondernokrol 220 (CREAROLL PP)

Ondernokrol 310 (CREAROLL PP)

Ondernokrol 310 (CREAROLL PP)

Ondernokrol 390 (CREAROLL PP)

Ondernokrol 390 (CREAROLL PP)

Hip cap 3-axis type W2 HÖN (clay)

Hip cap 3-axis type W2 HÖN (clay)

Hip cap 4-axis type W2 HÖN (clay)

Hip cap 4-axis type W2 HÖN (clay)

Productgamma voor dakafwerking en de beste bescherming

Storm clip in zinc-aluminium, hanger clip for 30/50 battens (GRA, MAX, MIK)

Storm clip in zinc-aluminium, hanger clip for 30/50 battens (GRA, MAX, MIK)

Storm clip in zinc-aluminium, hanger clip for 40/50 battens (GRA, MIK)

Storm clip in zinc-aluminium, hanger clip for 40/50 battens (GRA, MIK)

Storm clip in zinc-aluminium, hanger clip for 40/60 battens (GRA, MAX, MIK) and 40/50 battens (MAX)

Storm clip in zinc-aluminium, hanger clip for 40/60 battens (GRA, MAX, MIK) and 40/50 battens (MAX)

Panhaak (MIK)

Panhaak (MIK)

Ridge clip aluminium PDZ (universal shed fastening clip)

Ridge clip aluminium PDZ (universal shed fastening clip)

Universal aluminium flashing tape 300 mm (CREAFLEX ALU)

Universal aluminium flashing tape 300 mm (CREAFLEX ALU)

Universal aluminium flashing tape 450 mm (CREAFLEX ALU)

Universal aluminium flashing tape 450 mm (CREAFLEX ALU)

Universal aluminium flashing tape 300 mm (CREAFLEX ALU)

Universal aluminium flashing tape 300 mm (CREAFLEX ALU)

Universal aluminium flashing tape 450 mm (CREAFLEX ALU)

Universal aluminium flashing tape 450 mm (CREAFLEX ALU)

Verluchtingskam

Verluchtingskam

Verluchtingskam

Verluchtingskam

Roof access hatch 45 x 55 cm in metal with single glazed safety glass

Roof access hatch 45 x 55 cm in metal with single glazed safety glass

Thermally-insulated roof access hatch 55 x 78 cm

Thermally-insulated roof access hatch 55 x 78 cm

Satellite and aerial mast galvanised or colour coated

Satellite and aerial mast galvanised or colour coated

Acrylic paint 250 ml

Acrylic paint 250 ml

Productgamma voor sneeuwbescherming, toegang tot het dak en solarinstallaties in metaal

Solar element bracket GRUEL smooth tile

Solar element bracket GRUEL smooth tile

MIK solar system bracket kit for plank installation

MIK solar system bracket kit for plank installation

MIK solar system bracket kit for rafter installation

MIK solar system bracket kit for rafter installation

Mountain snow guard pipe support

Mountain snow guard pipe support

Mountain snow guard pipe Ø 40 mm, length 3 m

Mountain snow guard pipe Ø 40 mm, length 3 m

Universal mountain snow guard end caps

Universal mountain snow guard end caps

Roof ladder

Roof ladder

Roof ladder bracket

Roof ladder bracket

Grid tread aluminium 150 x 25 cm

Grid tread aluminium 150 x 25 cm

Snow guard grid solid 1.50 m

Snow guard grid solid 1.50 m

Connection sleeve for mountain snow guard pipe Ø 40 mm

Connection sleeve for mountain snow guard pipe Ø 40 mm
