VISIO

Délicatement teintée.

Le procédé du frittage à plus de 1 100 °C - la « HOCHBRANDFAKTOR » de CREATON permet d’obtenir une surface typique uniformément matte ou brillante. La tuile devient plus stable et présente une plus grande épaisseur de terre cuite
La technique d’emboîtement sophistiquée garantit un guidage optimal de l’eau et offre une protection élevée contre la pénétration de pluie. Les traverses à l’arrière permettent une évacuation sûre de l’eau de condensation
Carreau homogène présentant un éclat des couleurs constant grâce aux matières premières « KERALIS » extrêmement fines et à un usinage minutieux. Aucune retouche n’est plus nécessaire au niveau des arêtes de coupe ou en cas de dommages
Gamme complète d’accessoires avec, entre autres, des demi-rives qui permettent une pose croisée juste après la bordure de rive

Caractéristiques techniques

Dimensions (approx.)	265 x 450 mm
Largeur utile min. (env.)	220 mm
Largeur utile moy. (env.)	221 mm
Largeur utile max. (env.)	222 mm
Pureau min. (env.)	350 mm
Pureau moy. (env.)	365 mm
Pureau max. (env.)	380 mm
Quantité min. (approx.)	11.8 pces/m²
Qté de tuiles moy. nécessaire (env.)	12.4 pces/m²
Quantité max. de tuiles nécessaire (env.)	13.0 pces/m²
Poids par pièce (env.)	3.5 kg/pces
Poids par m² (env.)	43.4 kg/m²
Poids par palette (env.)	865 kg
Pièces par paquet	5 pièce
Pièces par palette	240 pièce

Dessins techniques

domaines d'application

Mesures supplémentaires selon les spécifications du fabricant CREATON
18 °	Pente de toit (D)
≥ 18 °	Conception d’une sous-couverture/d’un écran souple de sous-toiture collé sans bande d’étanchéité pour clous, produits CREATON disponibles : DUO extra, DUO longlife ND extra, TRIO extra et QUATTRO longlife extra
≥ 16 °	Conception d’une sous-couverture/d’un écran souple de sous-toiture collé sans bande d’étanchéité pour clous, produits CREATON disponibles : DUO longlife ND extra
≥ 16 °	Conception d’une sous-couverture/d’un écran souple de sous-toiture collé avec bande d’étanchéité pour clous, produits CREATON disponibles : DUO extra, DUO longlife ND extra, TRIO extra et QUATTRO longlife extra
≥ 14 °	Conception sous forme de sous-toiture étanche à la pluie, produits CREATON disponibles : DUO longlife ND extra, TRIO extra et QUATTRO longlife extra
≥ 10 °	Conception sous forme de sous-toiture étanche à l’eau, produits CREATON disponibles : QUATTRO longlife extra
-	Conception sous forme de sous-toiture étanche à l’eau soudée en solution spéciale à 7°, veuillez respecter les instructions de pose séparées, produits CREATON disponibles : QUATTRO longlife extra

Informations techniques

Le dessin technique présenté n'est qu'un exemple.
Selon les règles de l'Association centrale du commerce allemand de la toiture (ZVDH) pour les tuiles de rive, la distance entre le bord intérieur de la patte de rive et le bord extérieur du mur de pignon ou du revêtement doit être d'au moins 1 cm.
Les règles et normes nationales en vigueur s'appliquent à l'exécution des travaux de toiture. Celles-ci varient d'un pays à l'autre (par exemple, les règles ZVDH, les normes autrichiennes) et doivent être prises en considération lors de l'exécution. En tant qu'informations constructeur, les informations spécifiques à CREATON sur l'exécution du sous-toit sont également applicables et sont complémentaires à celles-ci. Vous pouvez les trouver dans notre planificateur de toit ou sur www.creaton.de / www.creaton.at.
Please consider the sample letter for the standard CREATON roof pitches.

LAF/FLA valeurs

Valeurs LAF-/FLA en mm avec tuiles sous-faîtières/chatières pour lattis 30x50
Besoins Tuile faîtière (env.)	DN	10°	15°	20°	25°	30°	35°	40°	45°	50°	55°	60°
PG 2.5 Pcs/ml	LAF	65	60	60	55	50	45	40	40	30	20	20
PG 2.5 Pcs/ml	FLA	100	95	85	80	70	65	60	55	50	40	40
Valeurs LAF-/FLA en mm avec tuiles sous-faîtières/chatières pour lattis 40x60
Besoins Tuile faîtière (env.)	DN	10°	15°	20°	25°	30°	35°	40°	45°	50°	55°	60°
PG 2.5 Pcs/ml	LAF	65	60	60	50	45	40	35	30	15	5	5
PG 2.5 Pcs/ml	FLA	110	105	95	90	80	75	70	65	60	50	50
Valeurs LAF-/FLA en mm avec tuiles sous-faîtières/chatières pour lattis 50x50
Besoins Tuile faîtière (env.)	DN	10°	15°	20°	25°	30°	35°	40°	45°	50°
PG 2.5 Pcs/ml	LAF	60	55	55	45	40	30	25	20	5
PG 2.5 Pcs/ml	FLA	120	115	105	100	90	90	85	80	75

Gamme d’accessoires

Demi-tuile VIS

Tuile de rive VIS droite

Tuile de rive VIS gauche

Demi-tuile de rive VIS droite

Demi-tuile de rive VIS gauche

Tuile double bourrelet VIS

Chatière VIS

Tuile sous-faîtière/chatière VIS

Demi-tuile sous-faîtière/chatière VIS

Tuile de rive sous-faîtière/chatière VIS droite

Tuile de rive sous-faîtière/chatière VIS gauche

Tuile double bourrelet sous-faîtière/chatière VIS

Tuile à appentis garnie standard VIS

Tuile de rive à appentis garnie standard VIS droite

Tuile de rive à appentis garnie standard VIS gauche

Tuile à appentis garnie dimensions spéciales VIS

Tuile de rive à appentis garnie dimensions spéciales VIS droite

Tuile de rive à appentis garnie dimensions spéciales VIS gauche

Tuile pour mansarde/toiture en shed garnie dimensions spéciales VIS

Tuile de rive pour mansarde/toiture en shed garnie dimensions spéciales VIS droite

Tuile de rive pour mansarde/toiture en shed garnie dimensions spéciales VIS gauche

Tuile à appentis universelle PDZ GUT

Chapeau de début et de fin à appentis universel PDZ GUT

Crochet de faîtière en aluminium Tuile à appentis universelle

Gamme de pièces de ventilation et de pénétration

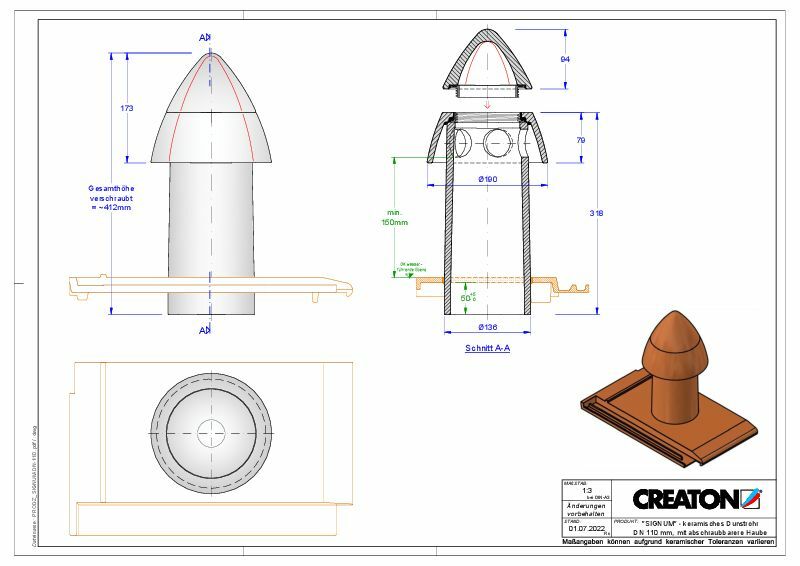

Cheminée d’aération SIGNUM VIS en céramique DN 110 mm avec chapeau dévissable, adaptateur de raccordement pour sous-toiture inclus

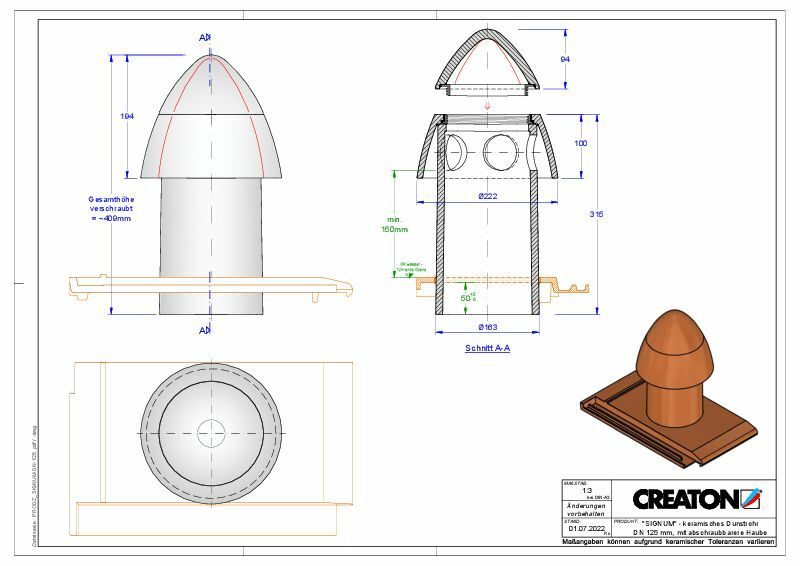

Cheminée d’aération SIGNUM VIS en céramique DN 125 mm avec chapeau dévissable, adaptateur de raccordement pour sous-toiture inclus

Ventilateur anti-buées SIGNUM VIS en céramique DN 160 mm, adaptateur de raccordement pour sous-toiture inclus

Ventilateur anti-buées SIGNUM VIS en céramique DN 200 mm, adaptateur de raccordement pour sous-toiture inclus

Passage d’antenne VIS

Tuile à douille solaire VIS

Passage de conduit d’évacuation de chaudière VIS NW 110/125

Tuyau flexible universel DN 160

Tuyau flexible universel DN 200

Adaptateur de raccordement pour sous-toiture universel NW 13,5

Adaptateur de raccordement pour sous-toiture universel NW 20

Tuyau flexible universel DN 110/125

Gamme d’éléments métalliques de protection contre la neige, de circulation et de montage pour systèmes solaires

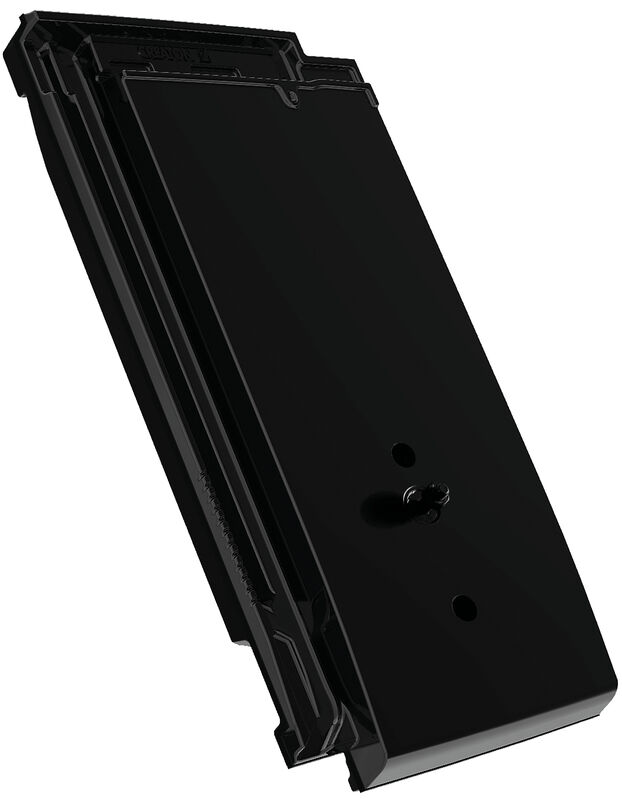

Élément de base en aluminium VIS

Support pour panneau solaire GRUEL tuile à pureau plat

Kit de support pour système solaire pour chevrons VIS

Support du tuyau de retenue de neige en montagne

Tuyau de retenue de neige en montagne Ø 40 mm, longueur 3 m

Capuchons d’extrémité pour retenue de neige en montagne Ø 40 mm

Échelle de toit (terre cuite)

Support d’échelle de toit (terre cuite)

Grille de marche-pied en aluminium 150 x 25 cm

Grille à neige massive, 1,50 m

Manchon de raccordement pour tuyau de retenue de neige en montagne Ø 40 mm

Gamme d’accessoires de décoration et de protection contre la force de succion du vent

Tuile transparente VIS (verre acrylique)

Crochet tempête en alu-zinc à attacher type H4 30x50 (ELE, HAR, HER, RUS, RAP, DOM, OPT, CAN, MZ3 KLA, VIS)

Crochet tempête en alu-zinc à attacher type H14 40x50 (ELE, MEL, RAP, MZ3, MZ3 KLA, HER, REG)/40x60 (DOM, OPT, RAP, RUS, MZ3 KLA, ELE, HAR, HER, CAN, VIS)

Crochet tempête en alu-zinc à attacher type H15 40x50 (DOM, HAR, OPT, VIS)/40x60 (RAT)
