RATIO HÖN

Une tradition pure

Grâce à sa zone de décalage grande, cette tuile de Mulden est idéale pour la rénovation et la construction. Les tuiles peuvent être posées en rangée ou en diagonale.

Avantages

  • Style: rustique et champêtre
  • La tuile "Mulden" de CREATON
  • Idéale pour la rénovation: zone de décalage haute et pose facile
  • Surface résistante aux éraflures
rouge naturel
rouge naturel
NUANCE rouge cuivre engobé
NUANCE rouge cuivre engobé
NUANCE anthracite engobé
NUANCE anthracite engobé
FINESSE noir vernissé
FINESSE noir vernissé

Caractéristiques techniques

Dimensions (h x l - mm)445 x 265
Poids de la tuile (kg)3,3
Pente min. 16°
Recouvrement (mm)221 - 225
Entraxe des lattes (mm)357 - 380
Nombre des tuiles / m² (pièces)11,7 - 12,7
Poids/m² (kg)39 - 42
Hauteur du profil (mm)30

Dessins techniques

Dessin RATIO section transversale de toit DQF
Dessin RATIO section transversale de toit DQF
Dessin RATIO tuile de rive gauche avec volige OBL
Dessin RATIO tuile de rive gauche avec volige OBL
Dessin RATIO tuile de rive droite avec volige OBR
Dessin RATIO tuile de rive droite avec volige OBR
Dessin RATIO rive gauche avec bande de rive et tuile double bourrelet ODL
Dessin RATIO rive gauche avec bande de rive et tuile double bourrelet ODL
Dessin RATIO rive droite avec bande de rive et tuile de couverture OFR
Dessin RATIO rive droite avec bande de rive et tuile de couverture OFR
Dessin RATIO modèle pour toit en appentis PDA
Dessin RATIO modèle pour toit en appentis PDA
Dessin RATIO raccord au mur haut avec tuile sous-faîtière/chatière WMF
Dessin RATIO raccord au mur haut avec tuile sous-faîtière/chatière WMF
Drawing RATIO general view GES
Drawing RATIO general view GES
Drawing RATIO distance from batten to ridge intersection point, ridge batten spacing LAF
Drawing RATIO distance from batten to ridge intersection point, ridge batten spacing LAF

LAF/FLA valeurs

PenteDistance L en mm pour faîtière PF Hauteur liteau de faîte H en mm pour faîtière PF
16°6095
20°5580
25°5075
30°5070
35°4565
40°4555
45°4055
50°3055

Détermination de la position du liteau supérieur jusqu'a l'axe de faîte et de la hauteur de l'axe de faîte (tenant compte d’une hauteur de 30 mm de la latte à panne)

Gamme d’accessoires

Demi-tuile RAT HÖN

Demi-tuile RAT HÖN

Tuile de rive RAT HÖN droite

Tuile de rive RAT HÖN droite

Tuile de rive RAT HÖN gauche

Tuile de rive RAT HÖN gauche

Tuile double bourrelet RAT HÖN

Tuile double bourrelet RAT HÖN

Chatière RAT HÖN

Chatière RAT HÖN

Tuile à appentis garnie standard RAT HÖN

Tuile à appentis garnie standard RAT HÖN

Tuile de rive à appentis garnie standard RAT HÖN droite

Tuile de rive à appentis garnie standard RAT HÖN droite

Tuile de rive à appentis garnie standard RAT HÖN gauche

Tuile de rive à appentis garnie standard RAT HÖN gauche

Tuile à appentis garnie dimensions spéciales RAT HÖN

Tuile à appentis garnie dimensions spéciales RAT HÖN

Tuile de rive à appentis garnie dimensions spéciales RAT HÖN droite

Tuile de rive à appentis garnie dimensions spéciales RAT HÖN droite

Tuile de rive à appentis garnie dimensions spéciales RAT HÖN gauche

Tuile de rive à appentis garnie dimensions spéciales RAT HÖN gauche

Tuile pour mansarde/toiture en shed garnie dimensions spéciales RAT HÖN

Tuile pour mansarde/toiture en shed garnie dimensions spéciales RAT HÖN

Tuile de rive pour mansarde/toiture en shed garnie dimensions spéciales RAT HÖN droite

Tuile de rive pour mansarde/toiture en shed garnie dimensions spéciales RAT HÖN droite

Tuile de rive pour mansarde/toiture en shed garnie dimensions spéciales RAT HÖN gauche

Tuile de rive pour mansarde/toiture en shed garnie dimensions spéciales RAT HÖN gauche

Gamme de pièces de ventilation et de pénétration

Cheminée d’aération SIGNUM RAT HÖN en céramique DN 110 mm avec chapeau dévissable, adaptateur de raccordement pour sous-toiture inclus

Cheminée d’aération SIGNUM RAT HÖN en céramique DN 110 mm avec chapeau dévissable, adaptateur de raccordement pour sous-toiture inclus

Cheminée d’aération SIGNUM RAT HÖN en céramique DN 125 mm avec chapeau dévissable, adaptateur de raccordement pour sous-toiture inclus

Cheminée d’aération SIGNUM RAT HÖN en céramique DN 125 mm avec chapeau dévissable, adaptateur de raccordement pour sous-toiture inclus

Ventilateur anti-buées SIGNUM RAT HÖN en céramique DN 160 mm, adaptateur de raccordement pour sous-toiture inclus

Ventilateur anti-buées SIGNUM RAT HÖN en céramique DN 160 mm, adaptateur de raccordement pour sous-toiture inclus

Ventilateur anti-buées SIGNUM RAT HÖN en céramique DN 200 mm, adaptateur de raccordement pour sous-toiture inclus

Ventilateur anti-buées SIGNUM RAT HÖN en céramique DN 200 mm, adaptateur de raccordement pour sous-toiture inclus

Passage d’antenne RAT HÖN

Passage d’antenne RAT HÖN

Tuile à douille solaire RAT HÖN

Tuile à douille solaire RAT HÖN

Passage de conduit d’évacuation de chaudière RAT HÖN NW 110/125

Passage de conduit d’évacuation de chaudière RAT HÖN NW 110/125

Tuyau flexible universel DN 160

Tuyau flexible universel DN 160

Tuyau flexible universel DN 200

Tuyau flexible universel DN 200

Adaptateur de raccordement pour sous-toiture universel NW 13,5

Adaptateur de raccordement pour sous-toiture universel NW 13,5

Adaptateur de raccordement pour sous-toiture universel NW 20

Adaptateur de raccordement pour sous-toiture universel NW 20

Tuyau flexible universel DN 110/125

Tuyau flexible universel DN 110/125

Gamme d’accessoires de décoration et de protection contre la force de succion du vent

Tuile transparente RAT HÖN (verre acrylique)

Tuile transparente RAT HÖN (verre acrylique)

Crochet tempête en alu-zinc à attacher type H7 30x50 (RAT, VIV)

Crochet tempête en alu-zinc à attacher type H7 30x50 (RAT, VIV)

Crochet tempête en alu-zinc à attacher type H15 40x50 (DOM, HAR, OPT, VIS)/40x60 (RAT)

Crochet tempête en alu-zinc à attacher type H15 40x50 (DOM, HAR, OPT, VIS)/40x60 (RAT)

Crochet tempête en alu-zinc à attacher type H21 40X50 (RAT)

Crochet tempête en alu-zinc à attacher type H21 40X50 (RAT)

Crochet tempête en alu-zinc crochet spécial type S1 PULT

Crochet tempête en alu-zinc crochet spécial type S1 PULT

Raccordement en aluminium universel 300 mm (CREAFLEX ALU BASIC)

Raccordement en aluminium universel 300 mm (CREAFLEX ALU BASIC)

Raccordement en aluminium universel 450 mm (CREAFLEX ALU BASIC)

Raccordement en aluminium universel 450 mm (CREAFLEX ALU BASIC)

Raccordement universel PIB 300 mm (CREAFLEX PIB)

Raccordement universel PIB 300 mm (CREAFLEX PIB)

Raccordement universel PIB 450 mm (CREAFLEX PIB)

Raccordement universel PIB 450 mm (CREAFLEX PIB)

Peigne de ventilation de chéneau hauteur de peigne 55 mm

Peigne de ventilation de chéneau hauteur de peigne 55 mm

Peigne de ventilation de chéneau hauteur de peigne 65 mm

Peigne de ventilation de chéneau hauteur de peigne 65 mm

Fenêtre d’accès au toit 45 x 55 cm en métal et verre trempé

Fenêtre d’accès au toit 45 x 55 cm en métal et verre trempé

Fenêtre d’accès au toit avec isolant thermique, 55 x 78 cm

Fenêtre d’accès au toit avec isolant thermique, 55 x 78 cm

Mât pour antenne râteau et antenne parabolique galvanisé ou avec revêtement de couleur

Mât pour antenne râteau et antenne parabolique galvanisé ou avec revêtement de couleur

Peintures acryliques 250 ml HÖN

Peintures acryliques 250 ml HÖN

Crochet tempête en alu-zinc à enfoncer type N4 (DOM, CAN, ELE, HER, RAT RUS, VIS)

Crochet tempête en alu-zinc à enfoncer type N4 (DOM, CAN, ELE, HER, RAT RUS, VIS)

Gamme de tuiles faîtières et arêtières

Tuile faîtière PH HÖN (terre cuite)

Tuile faîtière PH HÖN (terre cuite)

About d’arêtier en céramique PH HÖN (terre cuite)

About d’arêtier en céramique PH HÖN (terre cuite)

About d’arêtier en céramique à extrémité ronde PH HÖN (terre cuite)

About d’arêtier en céramique à extrémité ronde PH HÖN (terre cuite)

Crochet de faîtière en aluminium PH HÖN

Crochet de faîtière en aluminium PH HÖN

Fronton de début et de fin en céramique PH HÖN (terre cuite)

Fronton de début et de fin en céramique PH HÖN (terre cuite)

Fronton de début et de fin en avec coquille PH HÖN (terre cuite)

Fronton de début et de fin en avec coquille PH HÖN (terre cuite)

Crochet de faîtière FIRSTFIX inox PH HÖN

Crochet de faîtière FIRSTFIX inox PH HÖN

Écusson fonctionnel de début et de fin en céramique type 1 PH HÖN (terre cuite)

Écusson fonctionnel de début et de fin en céramique type 1 PH HÖN (terre cuite)

Closoir souple pour faîtage et arêtier 220 (CREAROLL ALU)

Closoir souple pour faîtage et arêtier 220 (CREAROLL ALU)

Closoir souple pour faîtage et arêtier 300 (CREAROLL ALU)

Closoir souple pour faîtage et arêtier 300 (CREAROLL ALU)

Closoir souple pour faîtage et arêtier 220 PP

Closoir souple pour faîtage et arêtier 220 PP

Closoir souple pour faîtage et arêtier 310 PP

Closoir souple pour faîtage et arêtier 310 PP

Closoir souple pour faîtage et arêtier 390 PP

Closoir souple pour faîtage et arêtier 390 PP

Rencontre 3 départs type W2 HÖN (terre cuite)

Rencontre 3 départs type W2 HÖN (terre cuite)

Rencontre 4 départs type W2 HÖN (terre cuite)

Rencontre 4 départs type W2 HÖN (terre cuite)

Gamme d’éléments métalliques de protection contre la neige, de circulation et de montage pour systèmes solaires

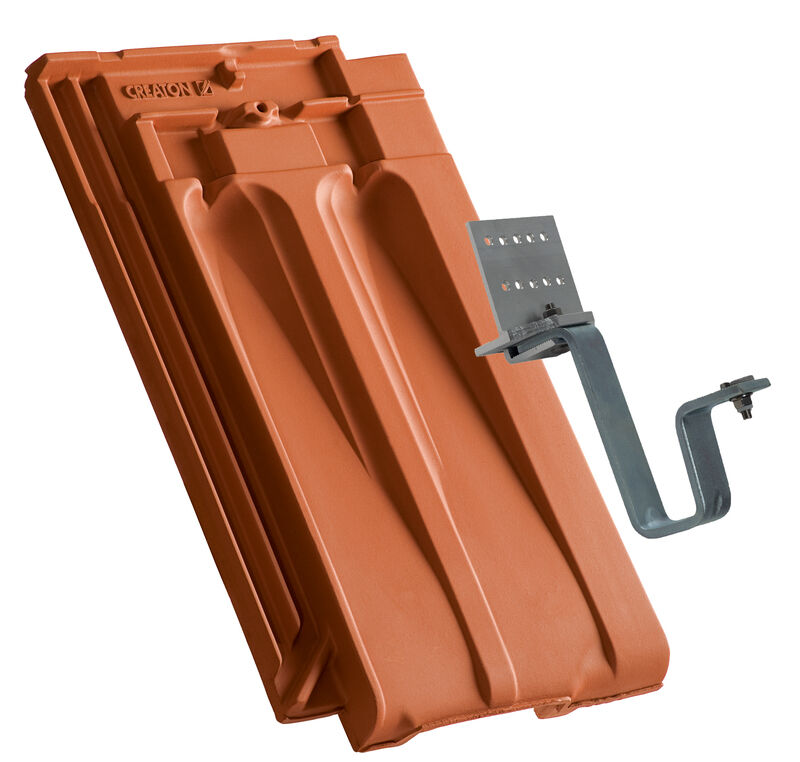

Support pour panneau solaire GRUEL standard (terre cuite)

Support pour panneau solaire GRUEL standard (terre cuite)

Kit de support pour système solaire pour tasseaux RAT

Kit de support pour système solaire pour tasseaux RAT

Support du tuyau de retenue de neige en montagne

Support du tuyau de retenue de neige en montagne

Tuyau de retenue de neige en montagne Ø 40 mm, longueur 3 m

Tuyau de retenue de neige en montagne Ø 40 mm, longueur 3 m

Capuchons d’extrémité pour retenue de neige en montagne Ø 40 mm

Capuchons d’extrémité pour retenue de neige en montagne Ø 40 mm

Échelle de toit (terre cuite)

Échelle de toit (terre cuite)

Support d’échelle de toit (terre cuite)

Support d’échelle de toit (terre cuite)

Grille de marche-pied en aluminium 150 x 25 cm

Grille de marche-pied en aluminium 150 x 25 cm

Grille à neige massive, 1,50 m

Grille à neige massive, 1,50 m

Manchon de raccordement pour tuyau de retenue de neige en montagne Ø 40 mm

Manchon de raccordement pour tuyau de retenue de neige en montagne Ø 40 mm
