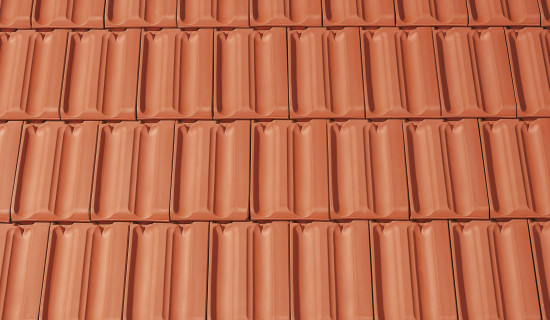

Deze Mulden dakpan is, dankzij haar groot schuifbereik van ca. 24 mm, perfect geschikt voor renovatie en nieuwbouw. De dakpannen kunnen zowel in recht verband als in kruisverband worden geplaatst.

Voordelen

Stijl: landelijk en rustiek

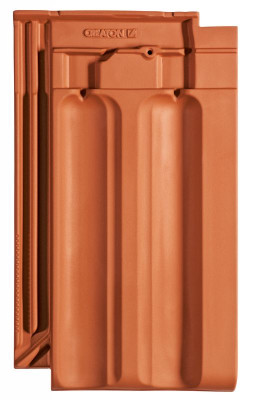

De CREATON 'Mulden' pan
Ideaal voor renovatie: hoog verschuifbereik en installatiegemak
Hoge breuksterkte, vortsbestendigheid en lage vochtabsorptie
Zeer krasbestendig oppervlak

Technische gegevens

Afmetingen (l x b - mm)	445 x 265
Gewicht per dakpan (kg)	3,3
Minimum dakhelling (x°) *	16°
Dekbreedte (mm)	221 - 225
Latafstand (mm)	357 - 380
Aantal pannen/m² (stuks)	11,7 - 12,7
Gewicht/m² (kg)	39 - 42
Profielhoogte (mm)	30

* Met CREATON onderdak. Plaatsing in verband voor vlakke dakpannen.

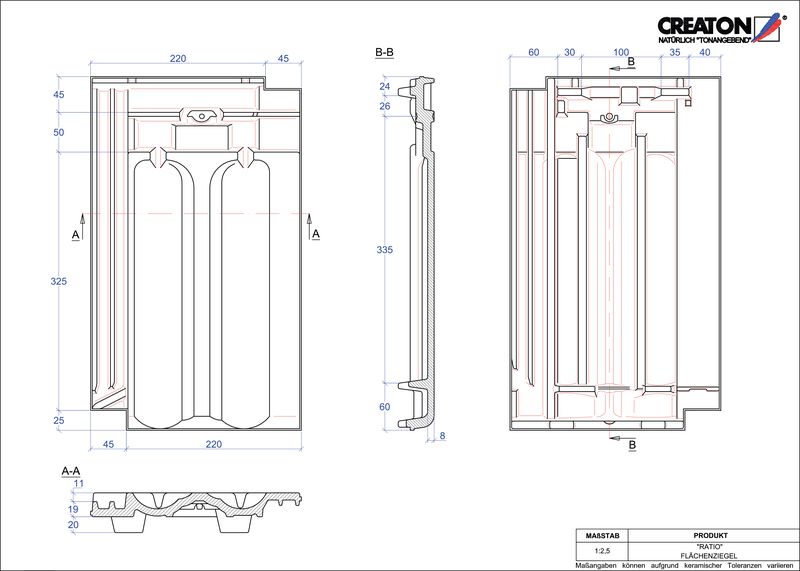

Technische tekeningen

LAF/FLA waarden

Bepalen afstand bovenste panlat tot vorst- of nokas
Bepalen hoogte vorst- of noklat boven vorst- of nokas

Dakhelling	Afstand L in mm voor vorst/nok PH	Vorst/noklat - hoogte H in mm voor vorst/nok PH
16°	60	95
20°	55	80
25°	50	75
30°	50	70
35°	45	65
40°	45	55
45°	40	55
50°	30	55

Accessoires

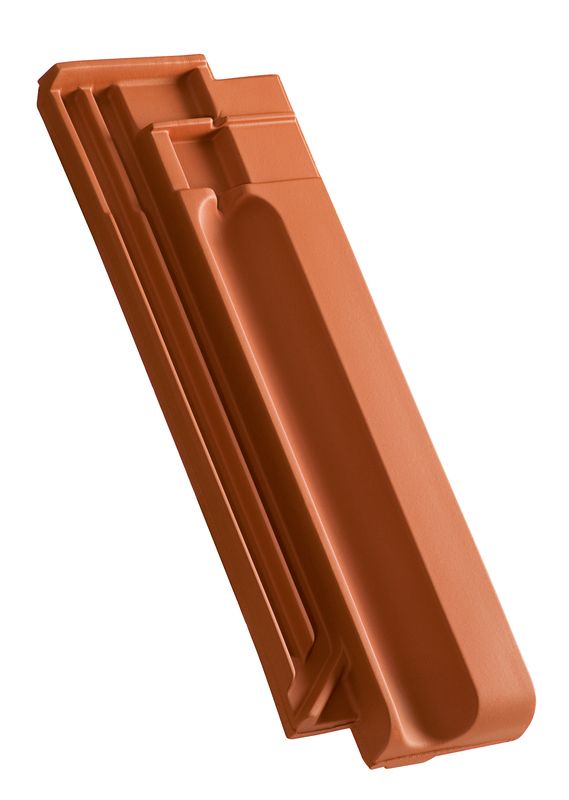

RAT HÖN halve pan

RAT HÖN gevelpan rechts

RAT HÖN gevelpan links

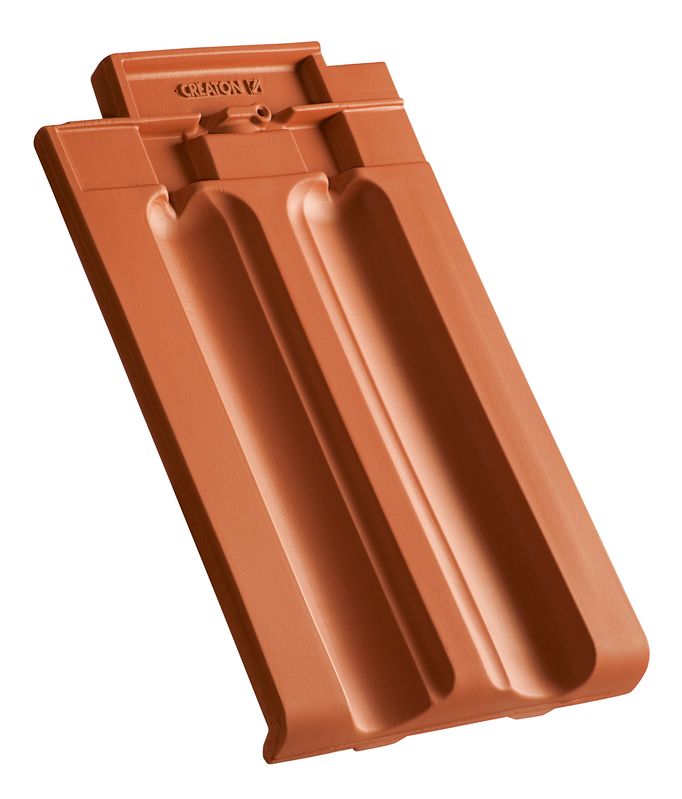

RAT HÖN dubbel welpan

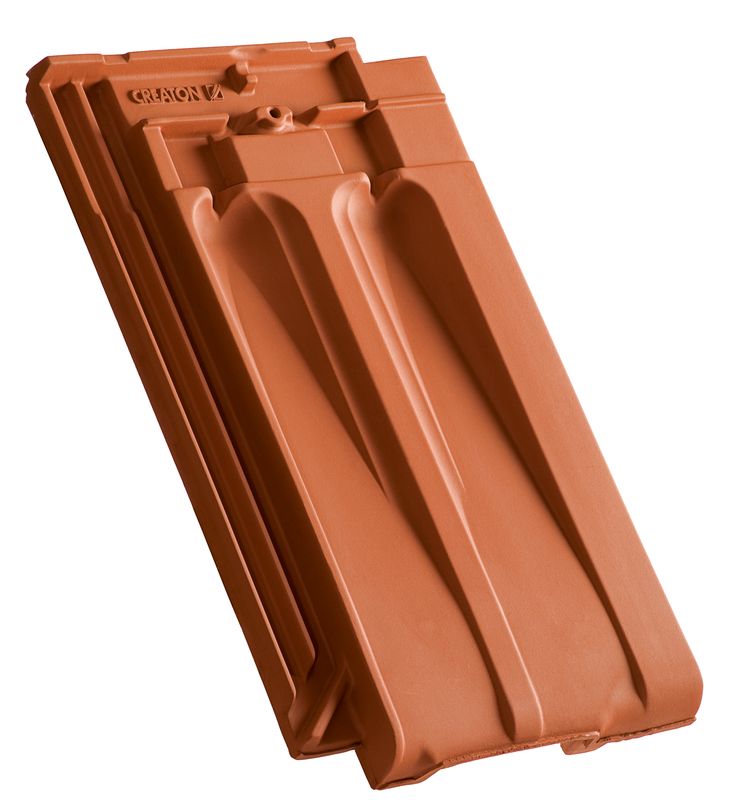

RAT HÖN ventilatiepan

RAT HÖN shedpan standaard

RAT HÖN shedgevelpan rechts

RAT HÖN shedgevelpan links

RAT HÖN shedpan op maat

RAT HÖN shedgevelpan rechts

RAT HÖN shedgevelpan links

RAT HÖN knikpaan op maat

RAT HÖN knikgevelpan rechts op maat

RAT HÖN knikgevelpan links op maat

Productgamma voor ventilatie en doorvoer

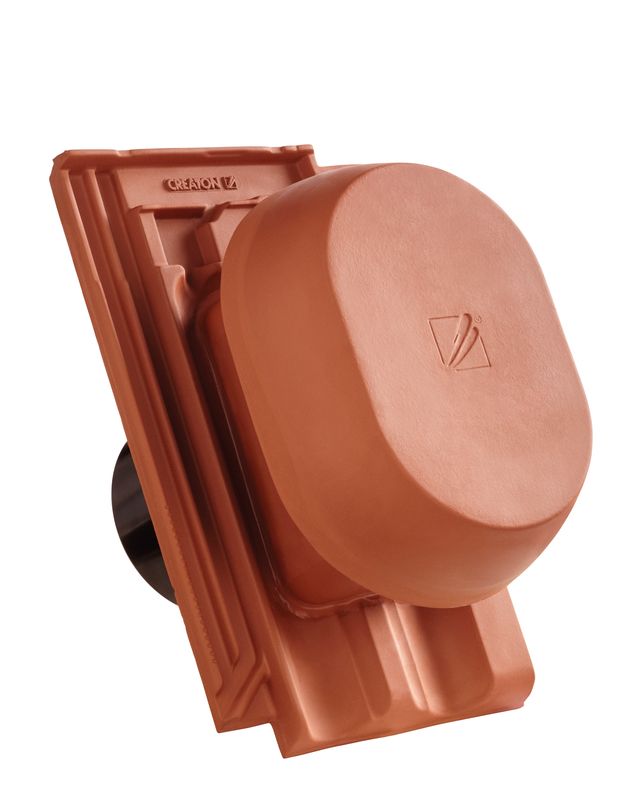

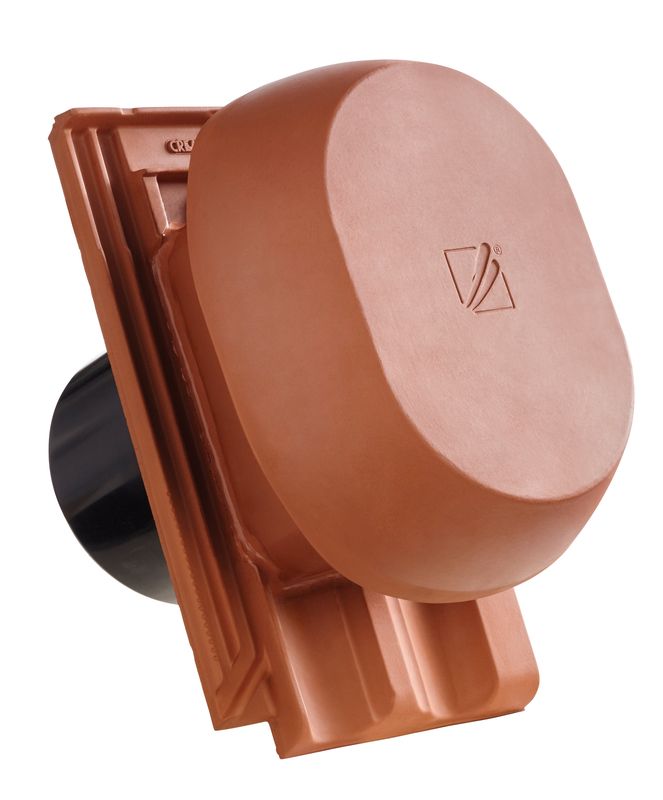

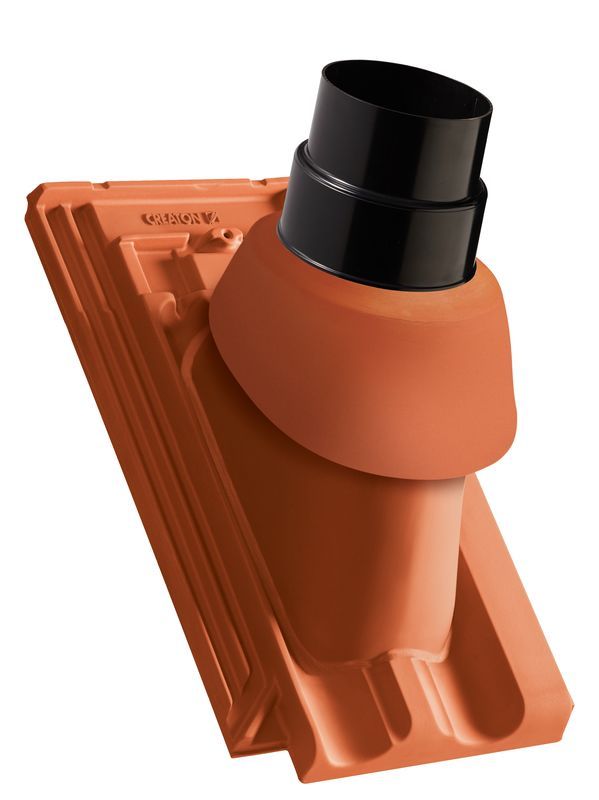

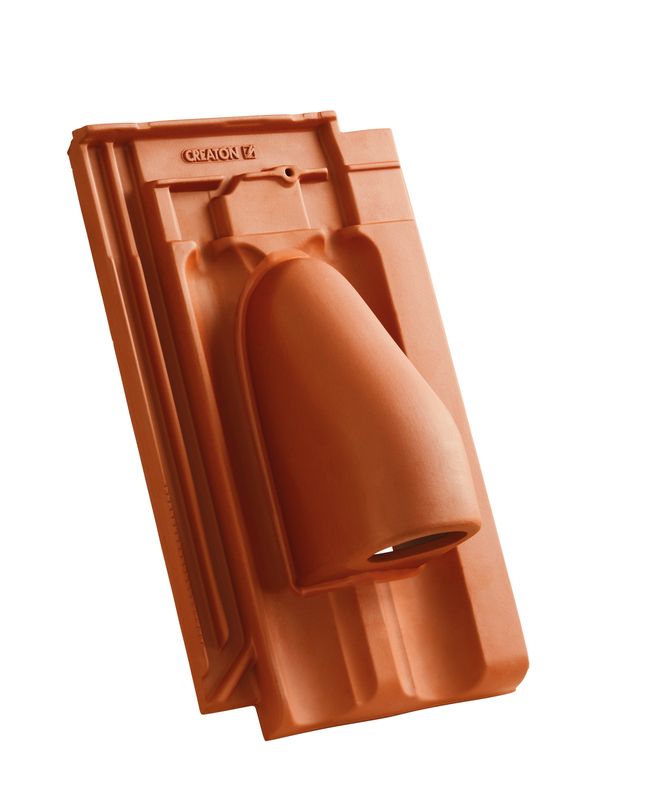

RAT HÖN SIGNUM keramische doorvoerpan DN 100 mm met opzetbare kap, incl. Universele adapter en flexibel kanaal

RAT HÖN SIGNUM keramische doorvoerpan DN 125 mm met afneembare kap, incl. Universele adapter en flexibel kanaal

RAT HÖN SIGNUM keramische ventilatie opening DN 150/160 mm incl. Verbindingsstuk

RAT HÖN SIGNUM keramische ventilatie opening DN 200 mm incl. Verbindingsstuk

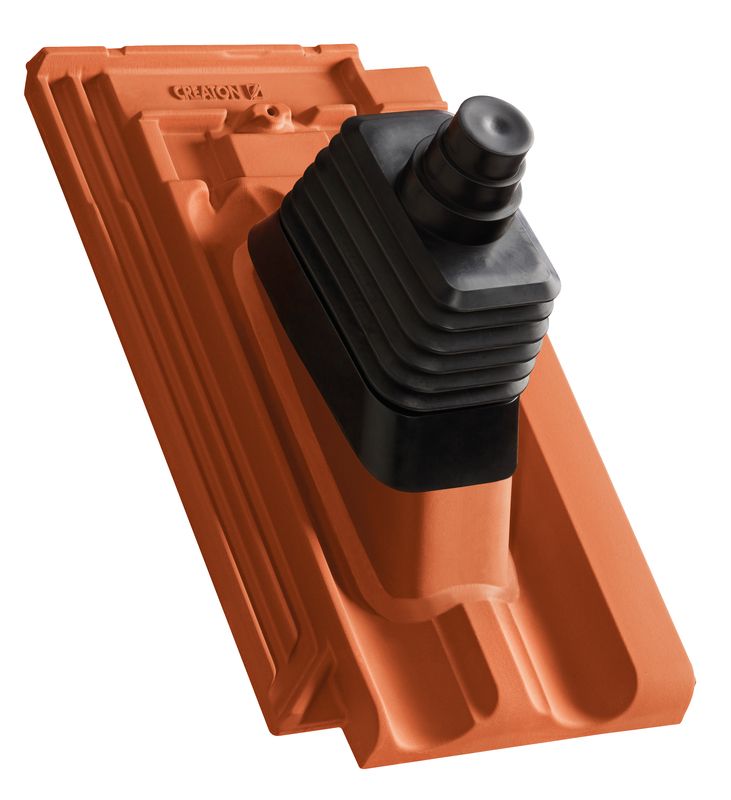

RAT HÖN antenneset

RAT HÖN solar set

RAT HÖN rookgas afvoer NW 110

Verbindingsslang voor universele verluchtingspan DN 150/160

Verbindingsslang voor universele verluchtingspan DN 200

Universal sub-roof connection adapter NW 13.5

Universal sub-roof connection adapter NW 20

Verbindingsslang voor universele verluchtingspan DN 150/160

Productgamma voor dakafwerking en de beste bescherming

RAT HÖN acryl lichtpan

Storm clip in zinc-aluminium, hanger clip for 30/50 battens (VIV, RAT HÖN, RAT DOR)

Storm clip in zinc-aluminium, hanger clip for 40/50 battens (OPT, DOM, HAR, RUS, GAL, CAN, VIS)

Storm clip in zinc-aluminium, hanger clip for 30/50 battens (VIV, RAT HÖN, RAT DOR)

Ridge clip aluminium PDZ (universal shed fastening clip)

Universal aluminium flashing tape 300 mm (CREAFLEX ALU)

Universal aluminium flashing tape 450 mm (CREAFLEX ALU)

Universal aluminium flashing tape 300 mm (CREAFLEX ALU)

Universal aluminium flashing tape 450 mm (CREAFLEX ALU)

Verluchtingskam

Roof access hatch 45 x 55 cm in metal with single glazed safety glass

Thermally-insulated roof access hatch 55 x 78 cm

Satellite and aerial mast galvanised or colour coated

Acrylic paint 250 ml

Panhaak (ELE, DOM, RAT HÖN, RAT DOR, RUS, HER, CAN)

Nok/Vorst-systemen

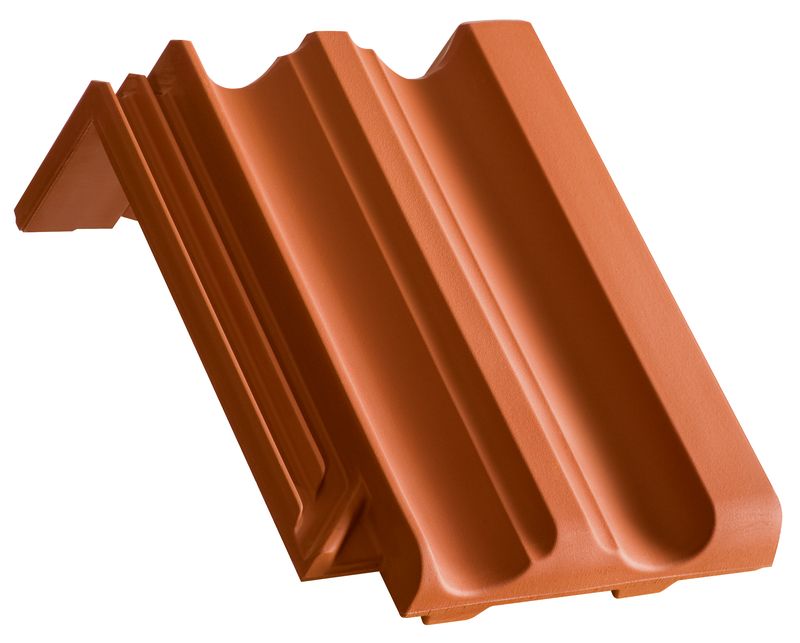

HÖN vorst/nok PH

HÖN hoekkeperbeginstuk PH

Hip starter ceramic round closure PH HÖN (clay)

Ridge clip aluminium PH HÖN

HÖN begin- en eindschijf PH

FIRSTFIX ridge clip stainless steel PH HÖN

Function starter and termination plate ceramic type 1 PH HÖN (clay)

Ondernokrol 220 (CREAROLL ALU)

Ondernokrol 300 (CREAROLL ALU)

Ondernokrol 220 (CREAROLL PP)

Ondernokrol 310 (CREAROLL PP)

Ondernokrol 390 (CREAROLL PP)

Hip cap 3-axis type W2 HÖN (clay)

Hip cap 4-axis type W2 HÖN (clay)

Productgamma voor sneeuwbescherming, toegang tot het dak en solarinstallaties in metaal

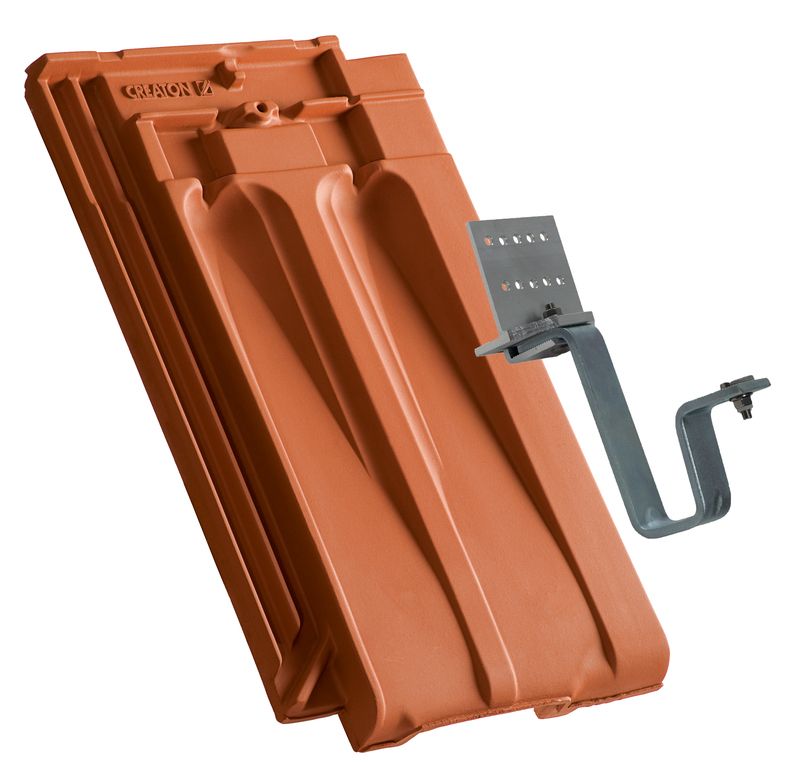

Solar element bracket GRUEL standard (clay)

RAT solar system bracket kit for plank installation

Mountain snow guard pipe support

Mountain snow guard pipe Ø 40 mm, length 3 m

Universal mountain snow guard end caps

Roof ladder

Roof ladder bracket

Grid tread aluminium 150 x 25 cm

Snow guard grid solid 1.50 m

Connection sleeve for mountain snow guard pipe Ø 40 mm

Downloads

Documenten
Productfiche RATIO
Toepassingsrichtlijn RATIO
Bestektekst RATIO
CAD

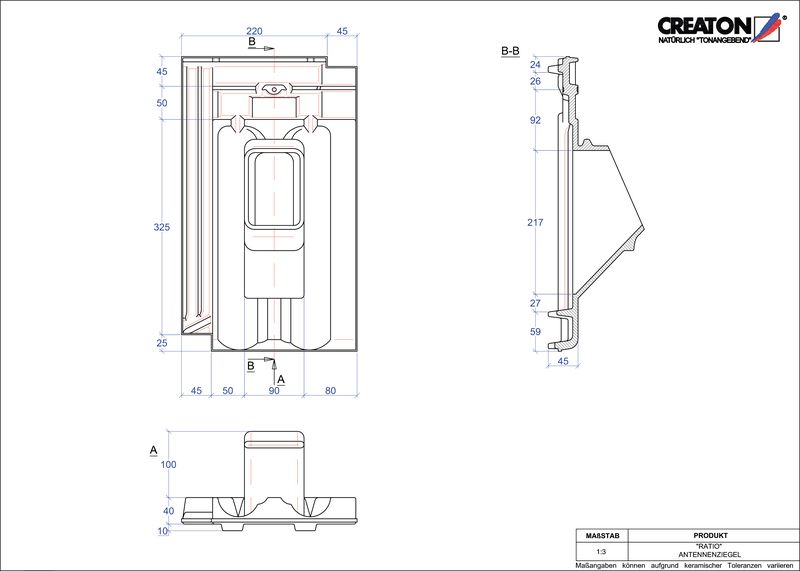

Product CAD file RATIO Aerial ANTENNE
pdf | 63 kB
dwg | 108 kB
jpeg | 41 kB

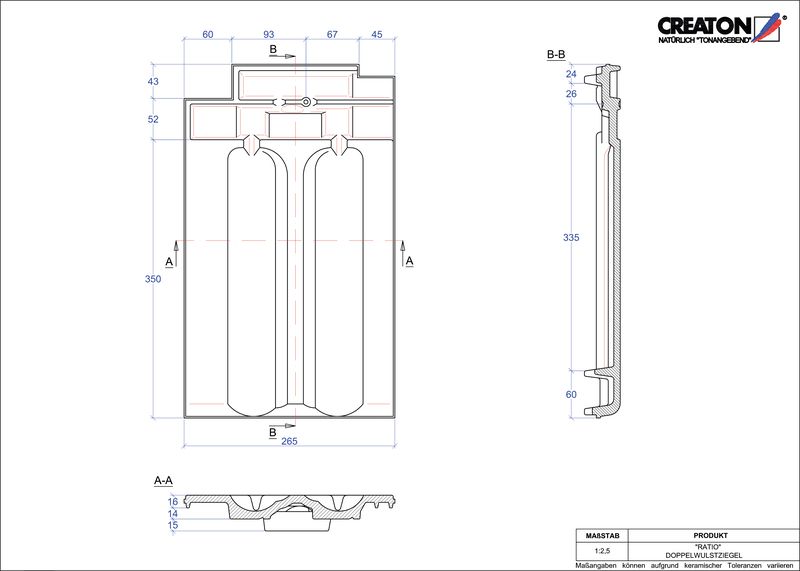

Product CAD file RATIO dubbele welpan DWZ
pdf | 61 kB
dwg | 99 kB
jpeg | 40 kB

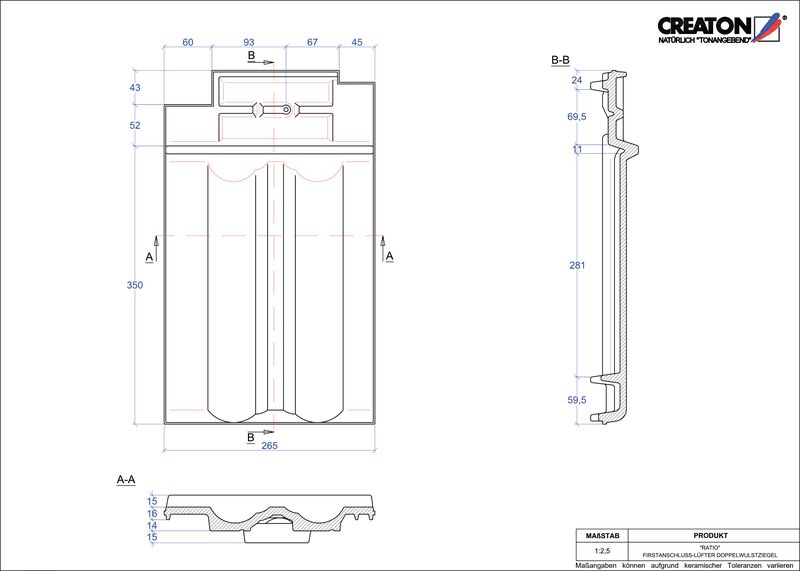

Product CAD file RATIO ridge connection ventilating double roll tile FALDWZ
pdf | 65 kB
dwg | 99 kB
jpeg | 40 kB

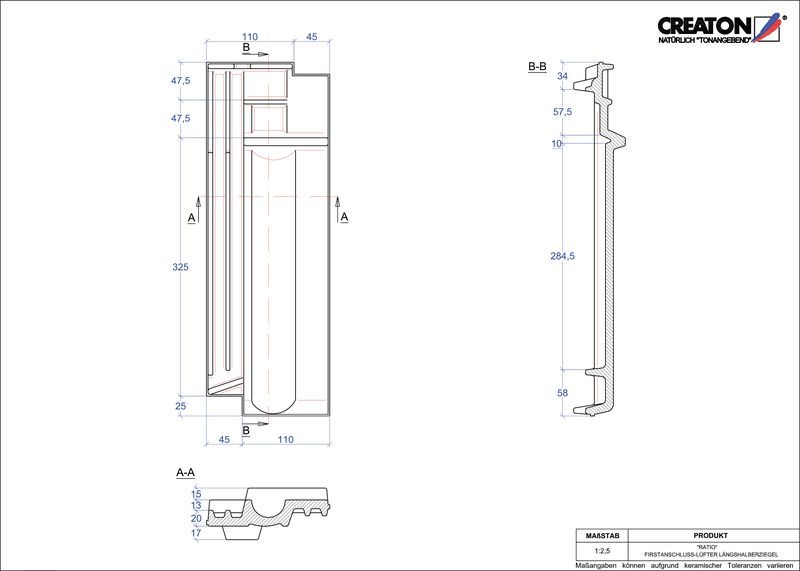

Product CAD file RATIO ridge connection ventilating half-width tile FALLH
pdf | 63 kB
dwg | 98 kB
jpeg | 37 kB

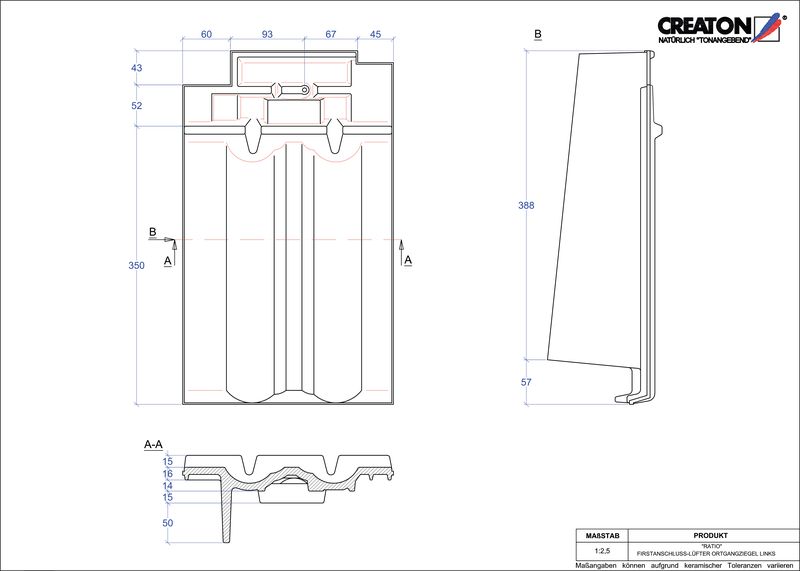

Product CAD file RATIO ridge connection ventilator verge left FALOGL
pdf | 60 kB
dwg | 95 kB
jpeg | 40 kB

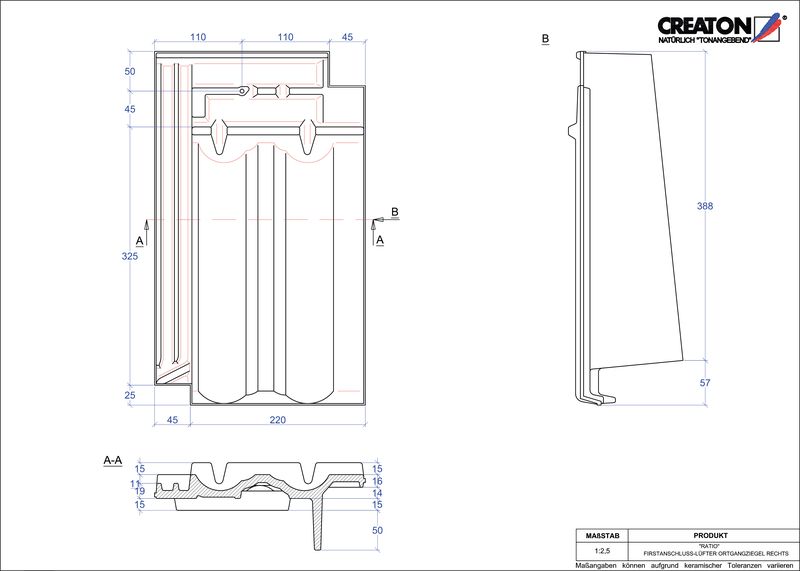

Product CAD file RATIO ridge connection ventilator verge right FALOGR
pdf | 64 kB
dwg | 102 kB
jpeg | 42 kB

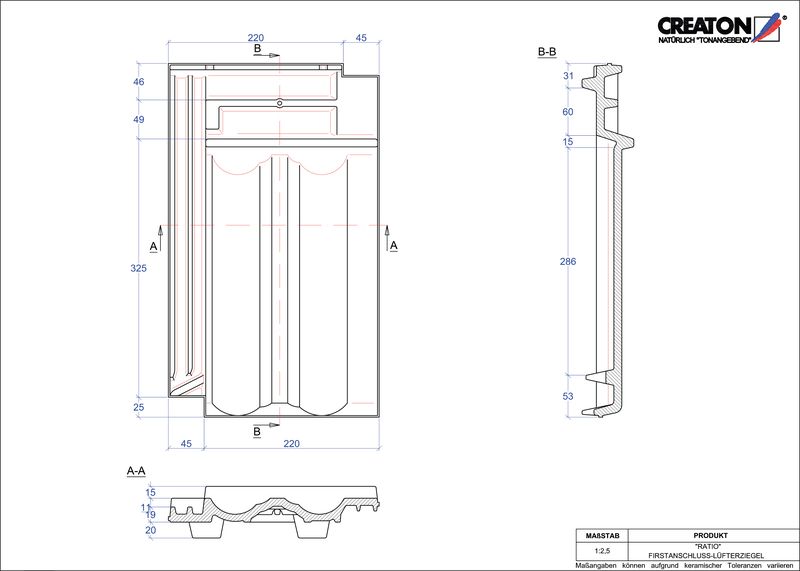

Product CAD file RATIO ridge connection ventilating tile FALZ
pdf | 64 kB
dwg | 101 kB
jpeg | 42 kB
Product CAD file RATIO pan FLA
pdf | 72 kB
dwg | 130 kB
jpeg | 56 kB

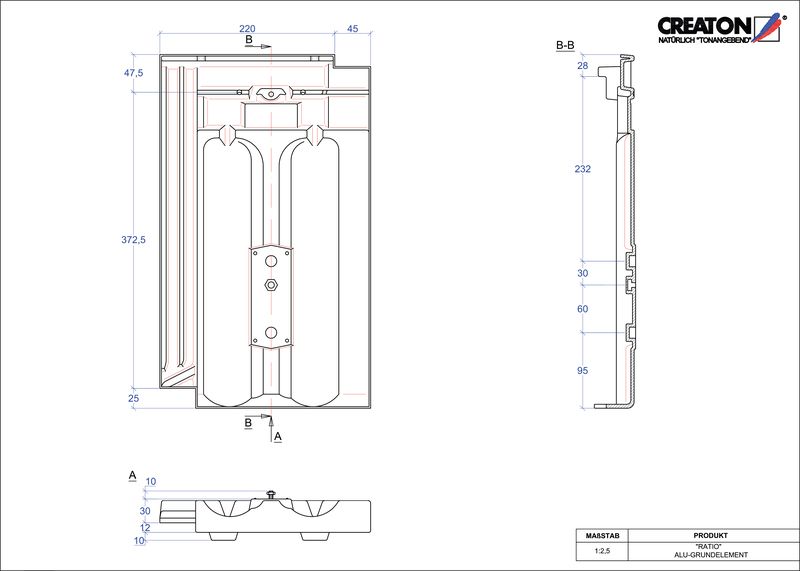

Product CAD file RATIO basis, aluminium GRUNDALU
pdf | 50 kB
dwg | 104 kB
jpeg | 41 kB

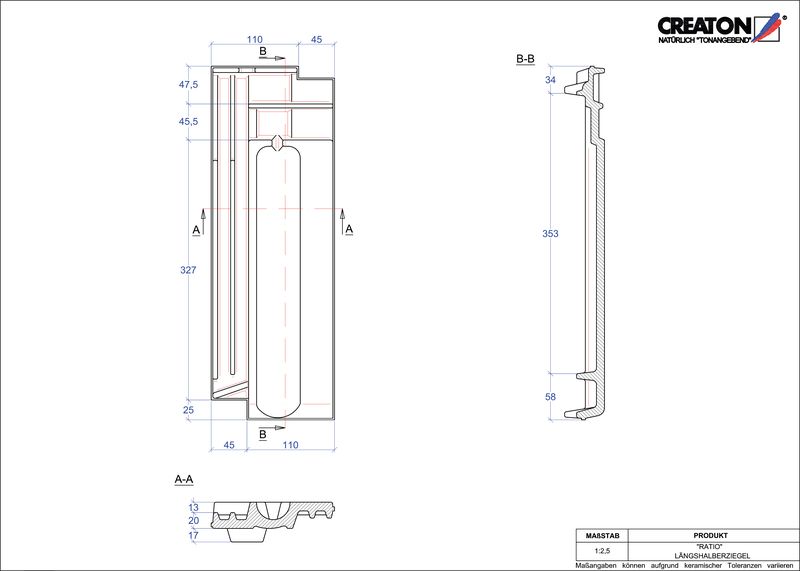

Product CAD file RATIO halve pan LH
pdf | 57 kB
dwg | 95 kB
jpeg | 36 kB

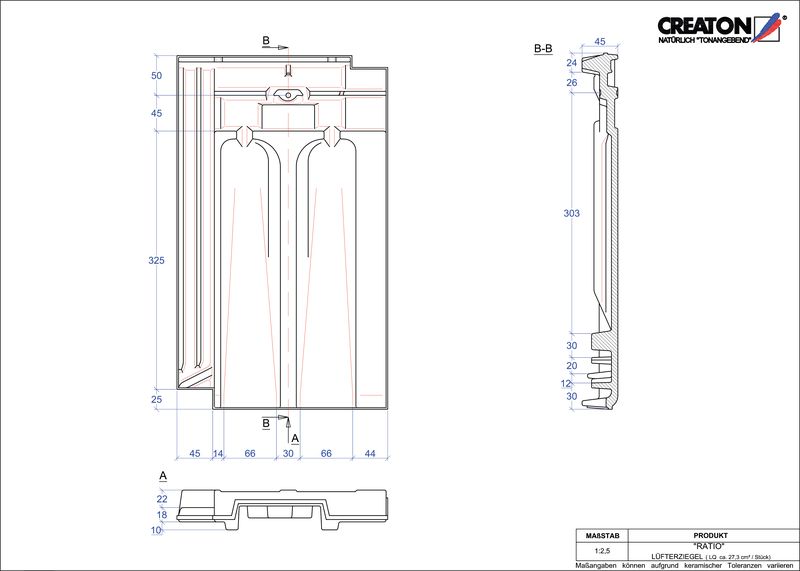

Product CAD file RATIO ventilatiepan LUEFTZ
pdf | 67 kB
dwg | 107 kB
jpeg | 42 kB

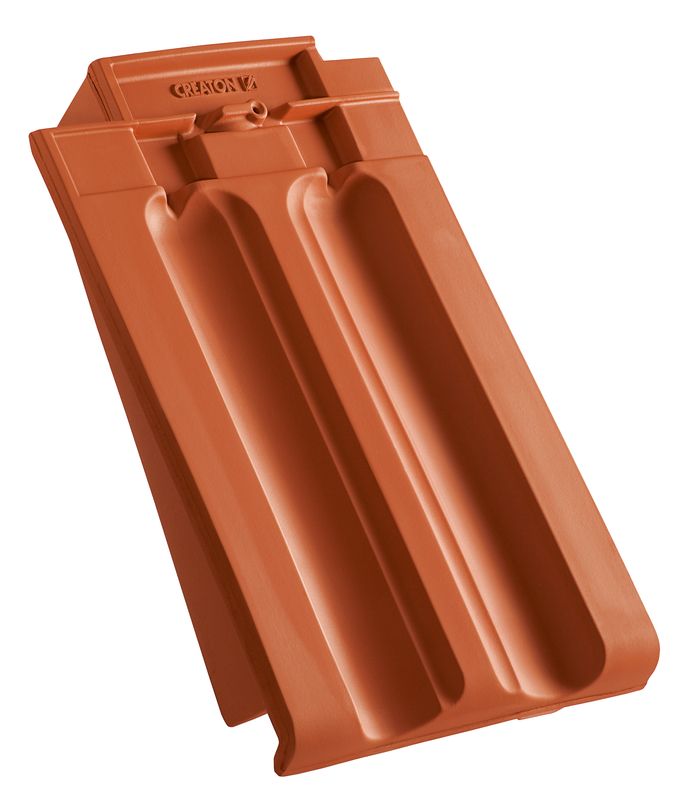

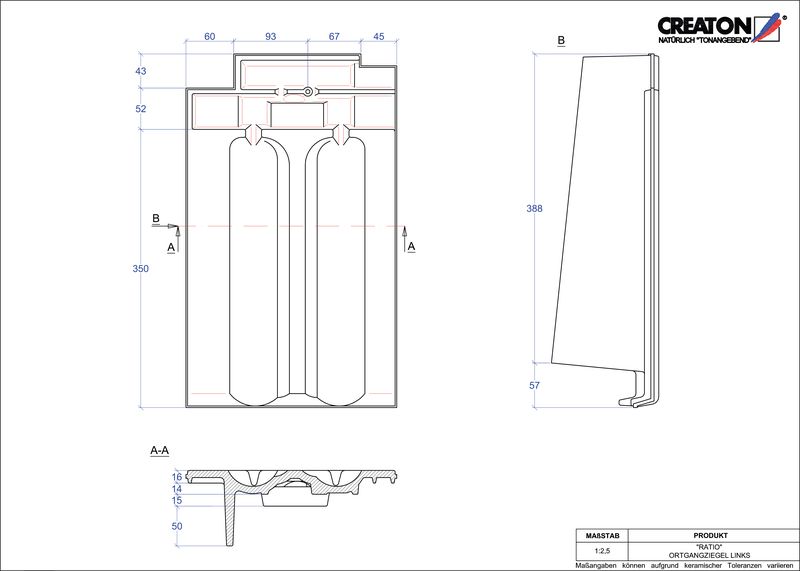

Product CAD file RATIO gevelpan links OGL
pdf | 57 kB
dwg | 93 kB
jpeg | 38 kB

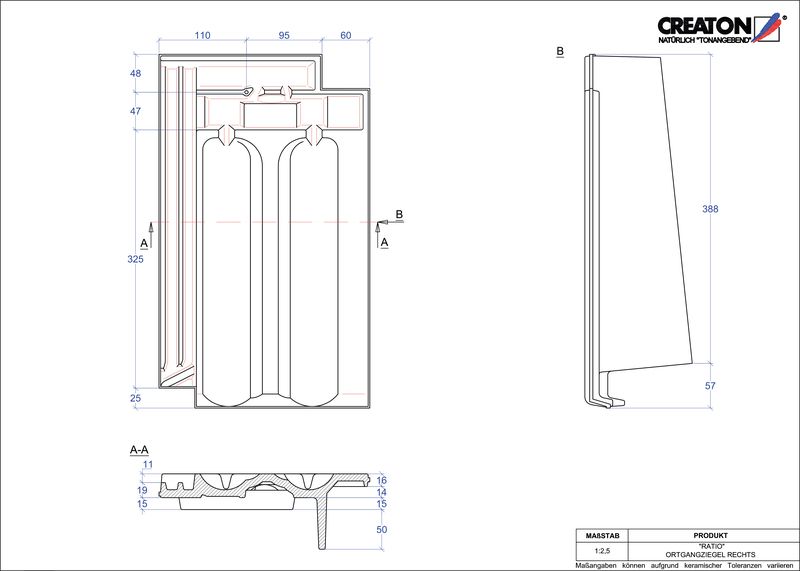

Product CAD file RATIO gevelpan rechts OGR
pdf | 59 kB
dwg | 98 kB
jpeg | 42 kB

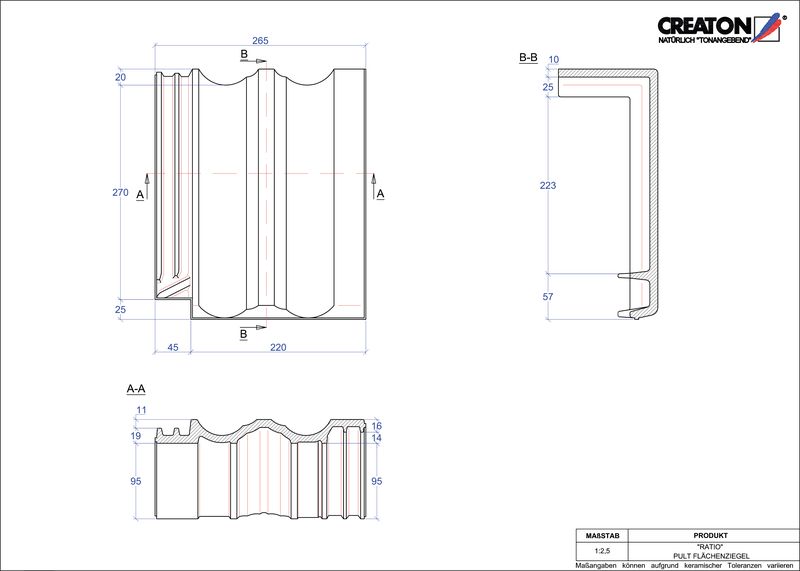

Product CAD file RATIO shedpan PULTFLA
pdf | 59 kB
dwg | 95 kB
jpeg | 39 kB

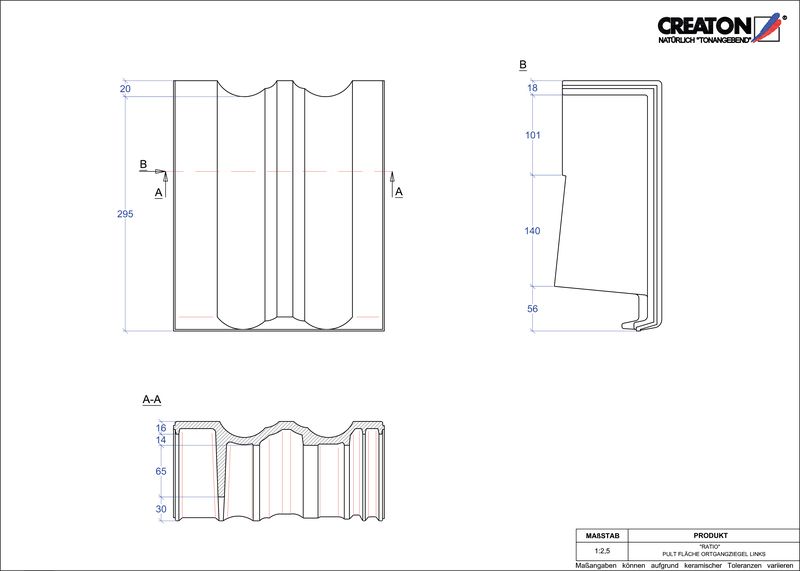

Product CAD file RATIO shedgevelpan links PULTOGL
pdf | 53 kB
dwg | 86 kB
jpeg | 35 kB
Product CAD file RATIO shedgevelpan rechts PULTOGR
pdf | 55 kB
dwg | 88 kB
jpeg | 37 kB

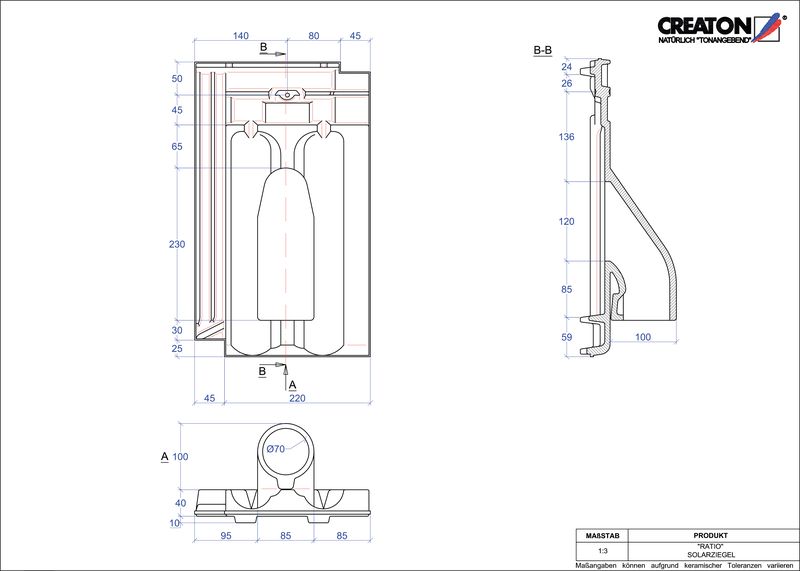

Product CAD file RATIO Solar SOLAR
pdf | 71 kB
dwg | 111 kB
jpeg | 42 kB

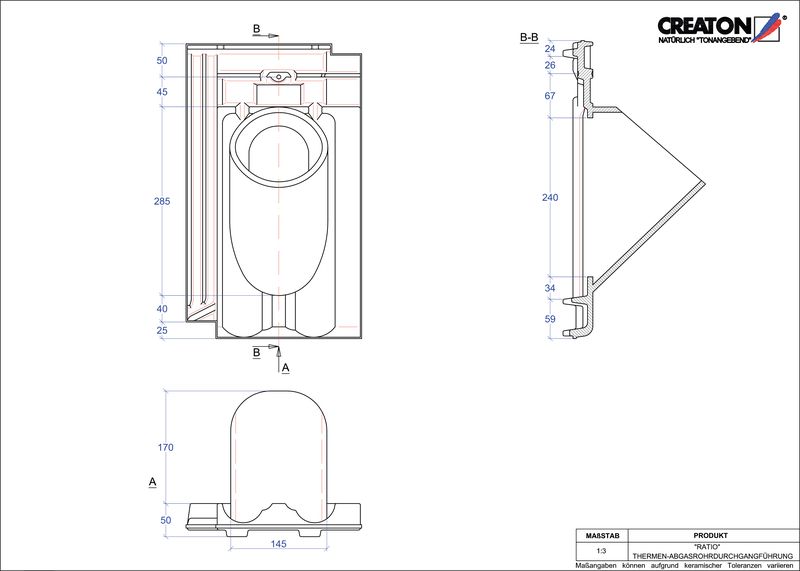

Product CAD file RATIO Thermal THERME
pdf | 63 kB
dwg | 100 kB
jpeg | 40 kB
Product CAD file RIDGE accessory range FIRST-PHP
pdf | 232 kB
dwg | 229 kB
jpeg | 61 kB

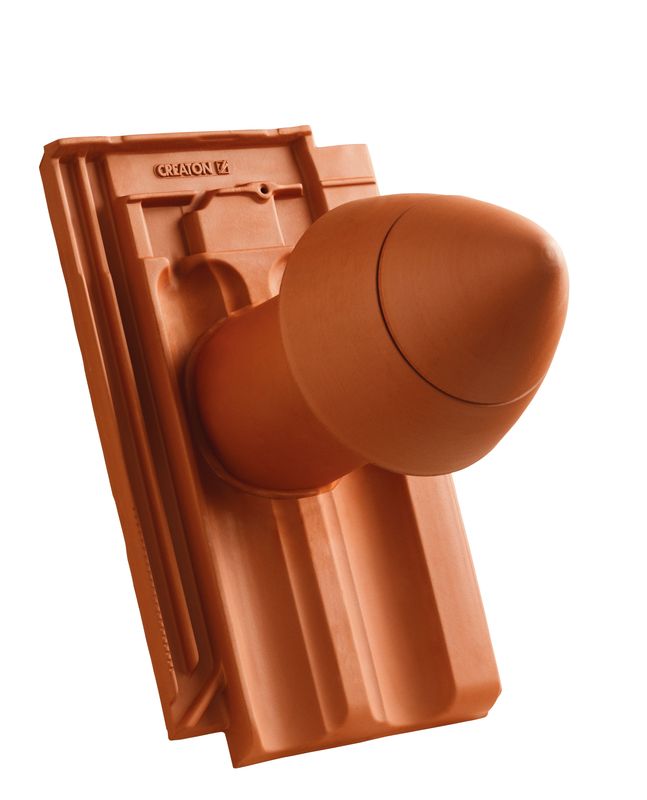

# ZUB_SIG100_SIGNUM100
pdf | 521 kB
dwg | 180 kB
jpeg | 53 kB

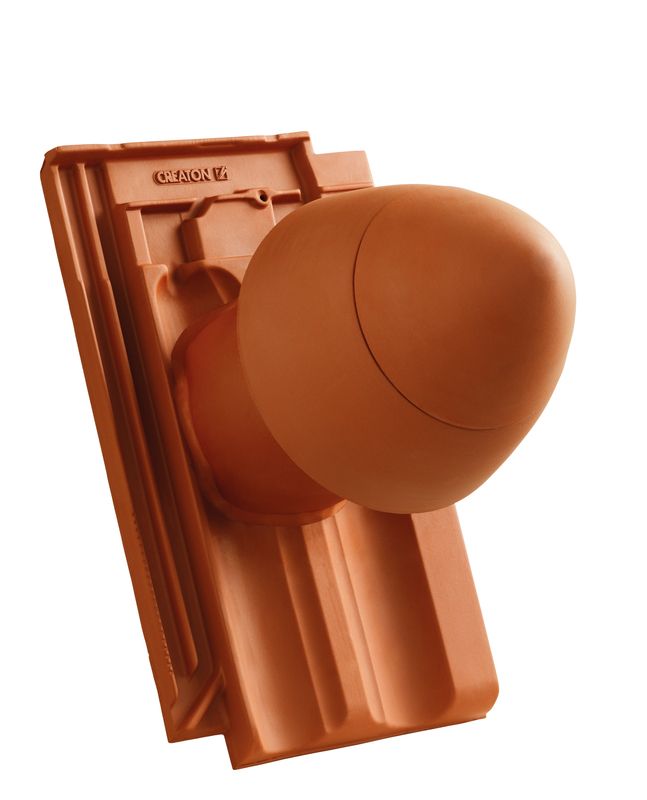

# ZUB_SIG125_SIGNUM125
pdf | 550 kB
dwg | 188 kB
jpeg | 55 kB

ratio

Voordelen

Technische gegevens

Technische tekeningen

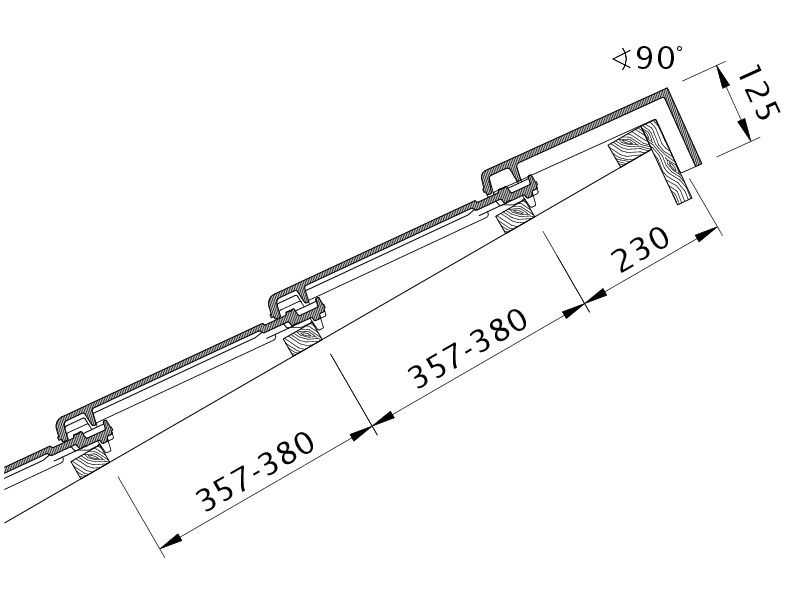

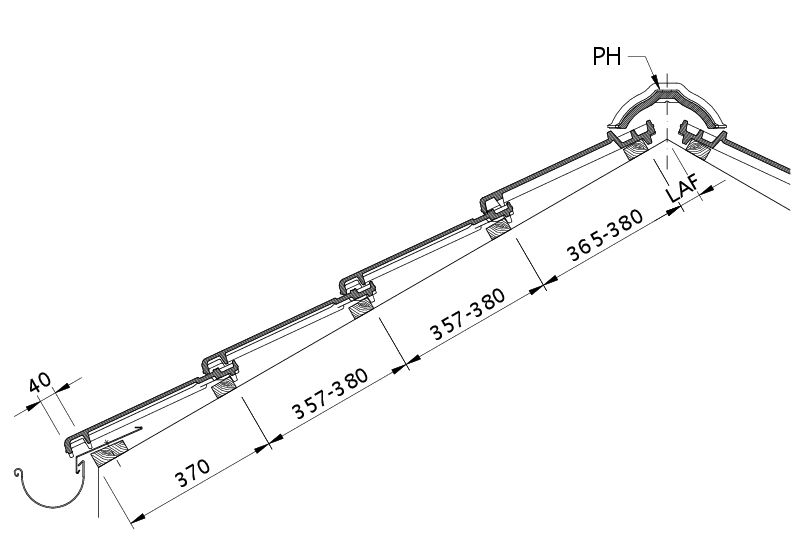

Technische tekening RATIO DQF DQF

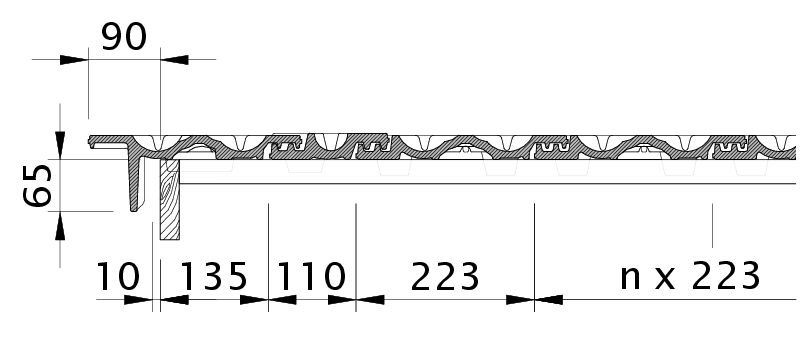

Technische tekening RATIO OBL OBL

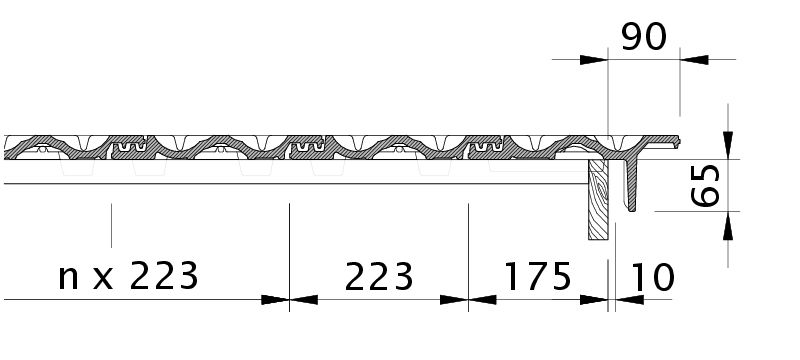

Technische tekening RATIO OBR OBR

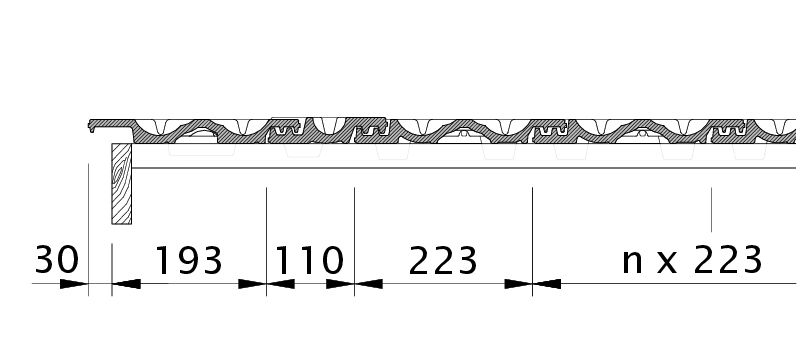

Drawing RATIO verge left with verge sheet metal and double roll ODL

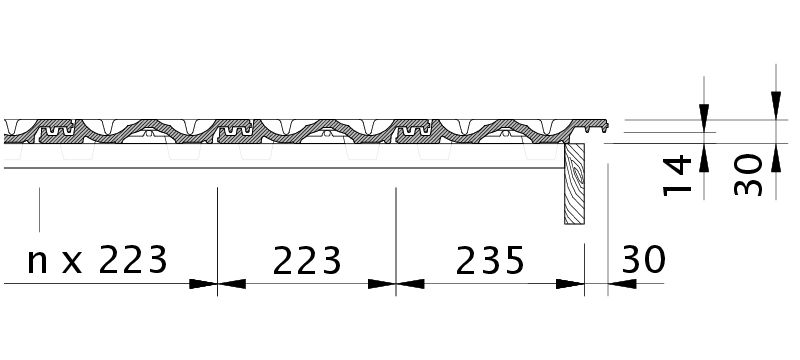

Drawing RATIO verge right with verge sheet metal and field tile OFR

Technische tekening RATIO PDA PDA

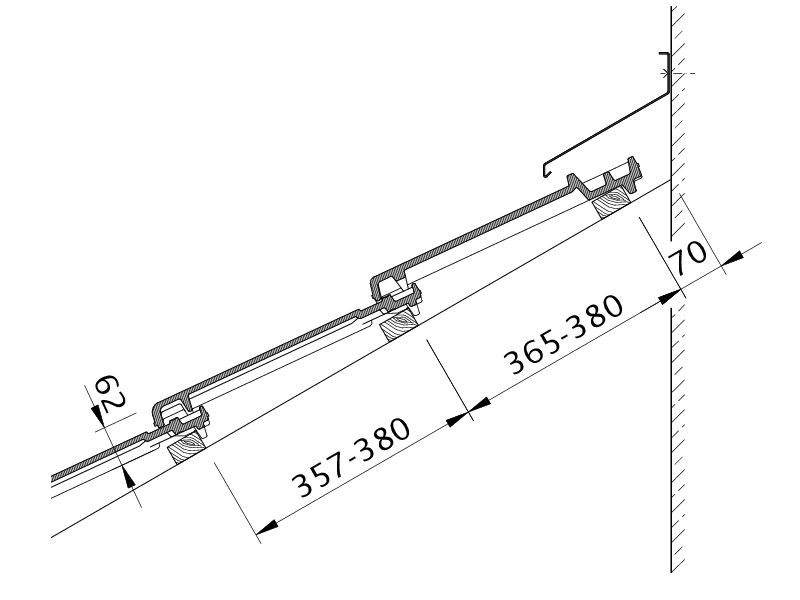

Technische tekening RATIO WMF WMF

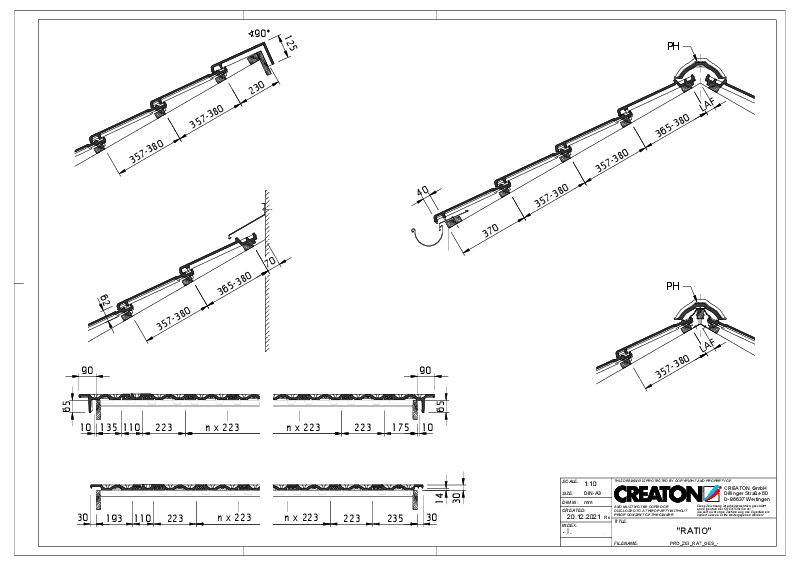

Drawing RATIO general view GES

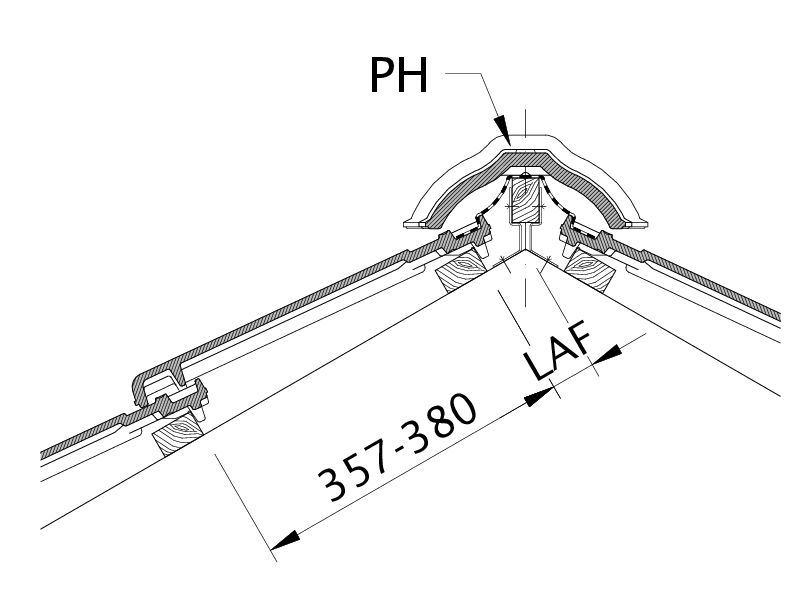

Drawing RATIO distance from batten to ridge intersection point, ridge batten spacing LAF

LAF/FLA waarden

Dakhelling

Afstand L in mm voor vorst/nok PH

Vorst/noklat - hoogte H in mmvoor vorst/nok PH

Accessoires

Productgamma voor ventilatie en doorvoer

Productgamma voor dakafwerking en de beste bescherming

Nok/Vorst-systemen

Productgamma voor sneeuwbescherming, toegang tot het dak en solarinstallaties in metaal

Downloads

Documenten

CAD

Product CAD file RATIO Aerial ANTENNE

Product CAD file RATIO dubbele welpan DWZ

Product CAD file RATIO ridge connection ventilating double roll tile FALDWZ

Product CAD file RATIO ridge connection ventilating half-width tile FALLH

Product CAD file RATIO ridge connection ventilator verge left FALOGL

Product CAD file RATIO ridge connection ventilator verge right FALOGR

Product CAD file RATIO ridge connection ventilating tile FALZ

Product CAD file RATIO pan FLA

Product CAD file RATIO basis, aluminium GRUNDALU

Product CAD file RATIO halve pan LH

Product CAD file RATIO ventilatiepan LUEFTZ

Product CAD file RATIO gevelpan links OGL

Product CAD file RATIO gevelpan rechts OGR

Product CAD file RATIO shedpan PULTFLA

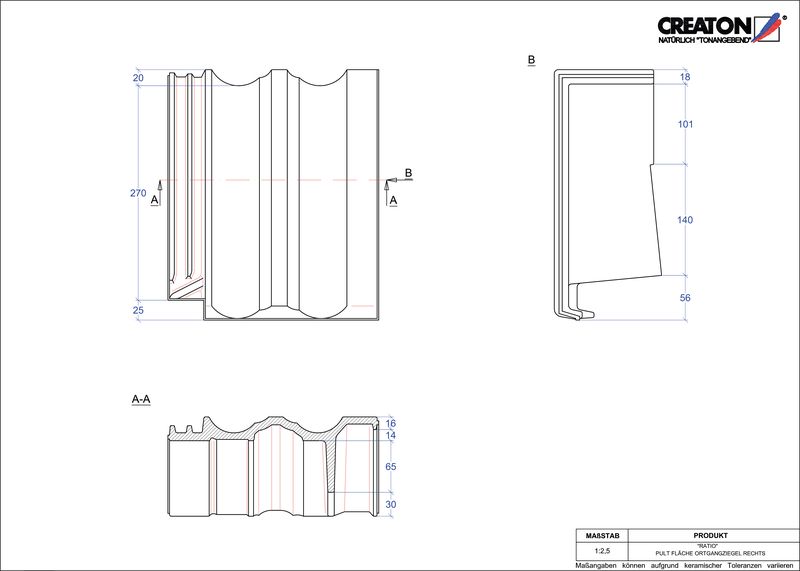

Product CAD file RATIO shedgevelpan links PULTOGL
