GÖTEBORG

se combine parfaitement avec tous les styls architecuraux



Cette tuile à double ondulation doit son élégance à son profil asymétrique.

avantages

  • Tuile en béton asymétrique à double ondulation
  • Elle est à l'aise dans tous les styles archtecturaux
  • Zone de décalage haute et pose facile et rapide

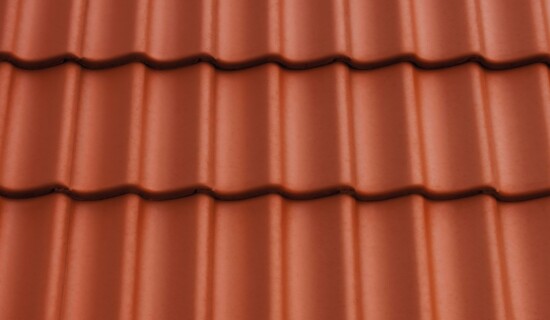

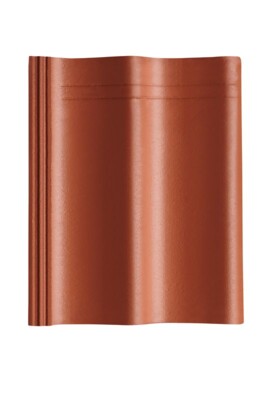

rouge classique planar
rouge classique planar
brun foncé planar
brun foncé planar
gris foncé planar
gris foncé planar
noir planar
noir planar

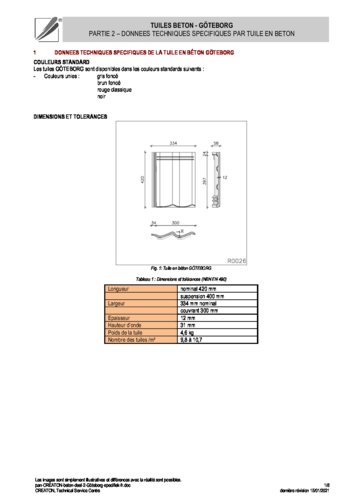

Caractéristiques techniques

Dimensions (h x l - mm)420 x 334
Poids unitaire (kg)4,6
Pièces par palette240
Pente du toit (x°)15° tot 20° (*)≥ 20° tot 25°≥25° tot 30°≥30°
Recouvrement minimum (mm)110958575
Entraxe des lattes (mm)310325335345
Nombres de tuiles / m² (stuks)10,710,39,99,8
Poids / m² (kg)49,247,445,545,1

Dessins techniques

Technische tekening HEIDELBERG FUK PROFILIERTE-BDS
Technische tekening HEIDELBERG FUK PROFILIERTE-BDS
Technische tekening HEIDELBERG ORL PROFILIERTE-BDS
Technische tekening HEIDELBERG ORL PROFILIERTE-BDS

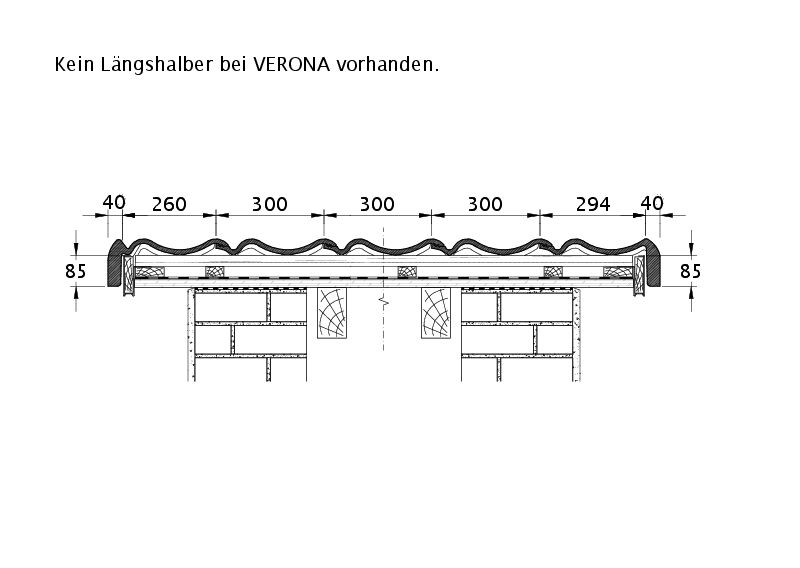

Technische tekening VERONA ORL PROFILIERTE-BDS
Technische tekening VERONA ORL PROFILIERTE-BDS
Technische tekening HEIDELBERG PDA PROFILIERTE-BDS
Technische tekening HEIDELBERG PDA PROFILIERTE-BDS
Technische tekening HEIDELBERG DQF LUEFT-PROFILIERTE-BDS
Technische tekening HEIDELBERG DQF LUEFT-PROFILIERTE-BDS

Accessoires

GOE halve pan

GOE halve pan

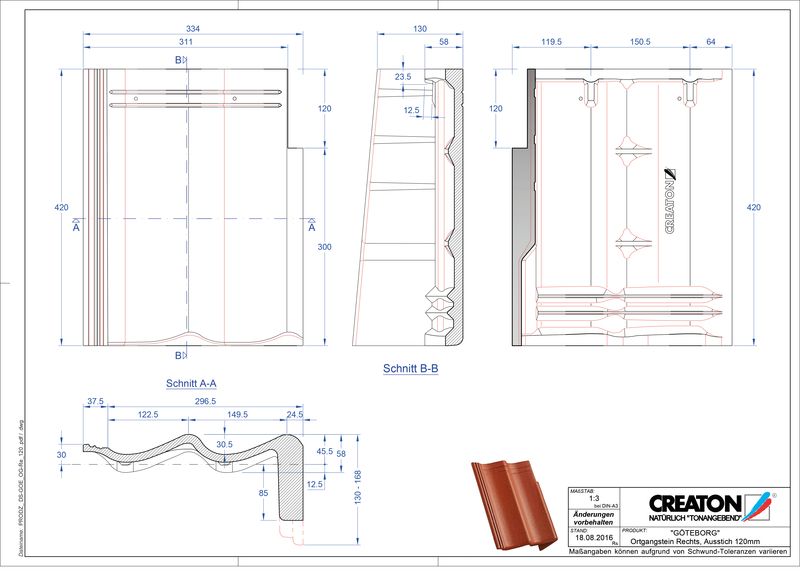

GOE gevelpan rechts 120

GOE gevelpan rechts 120

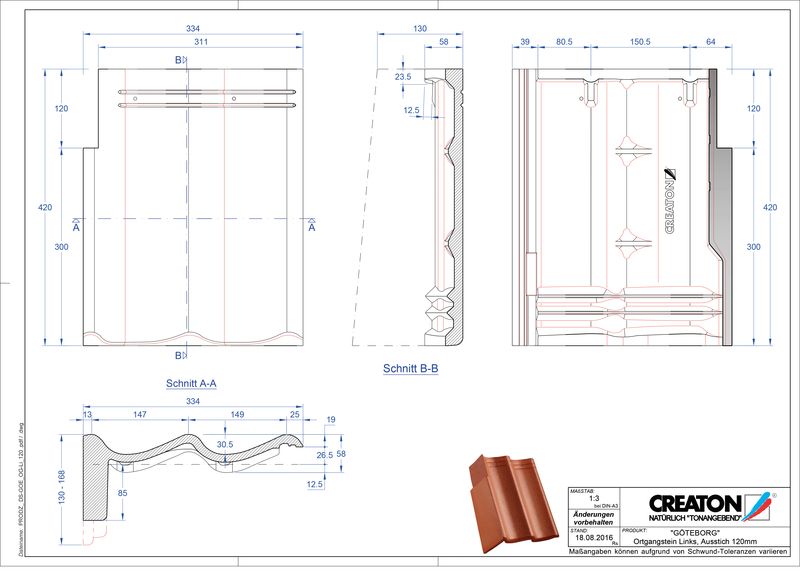

GOE gevelpan links 120

GOE gevelpan links 120

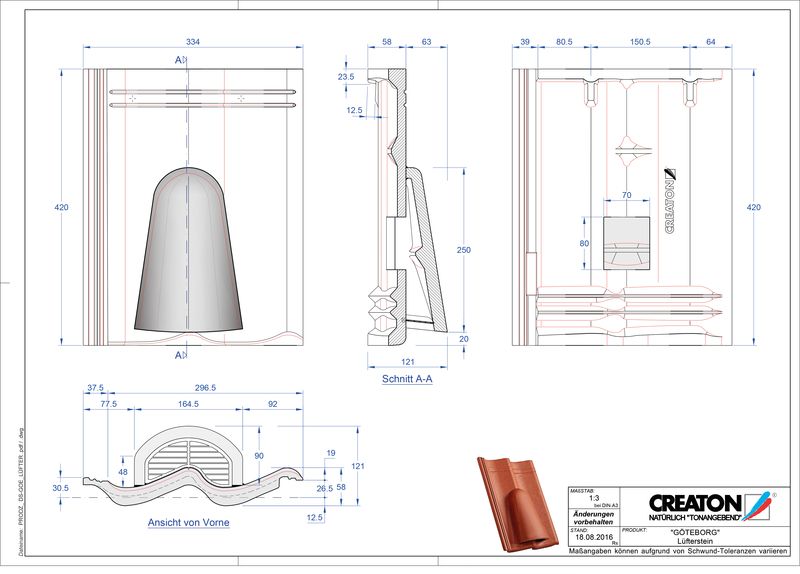

GOE ventilatiepan

GOE ventilatiepan

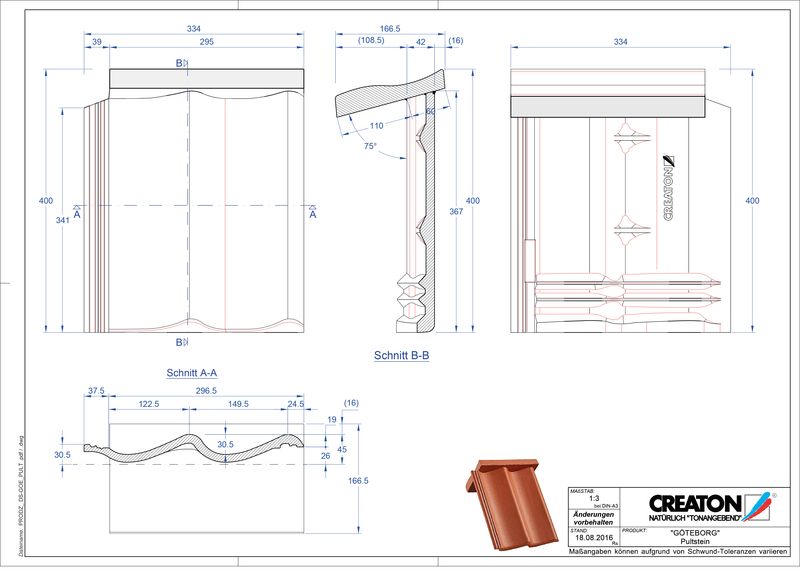

GOE shed/chaperonpan

GOE shed/chaperonpan

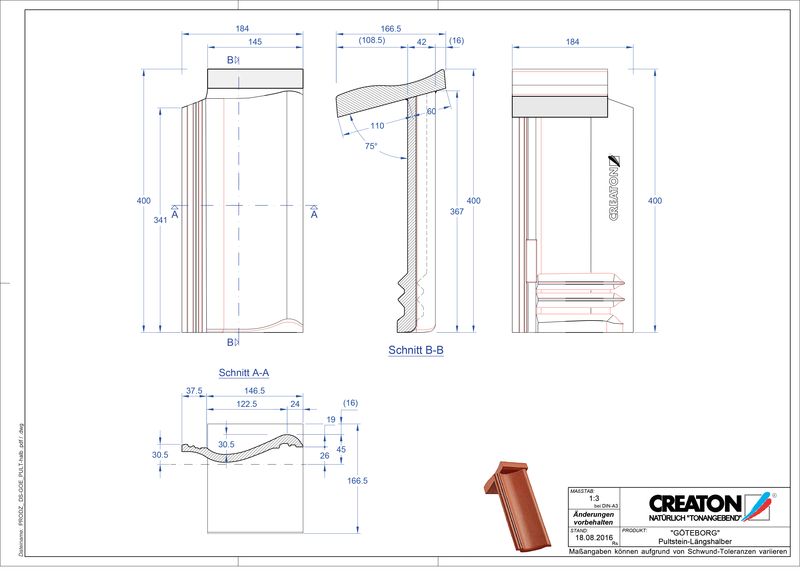

GOE halve shed/chaperon

GOE halve shed/chaperon

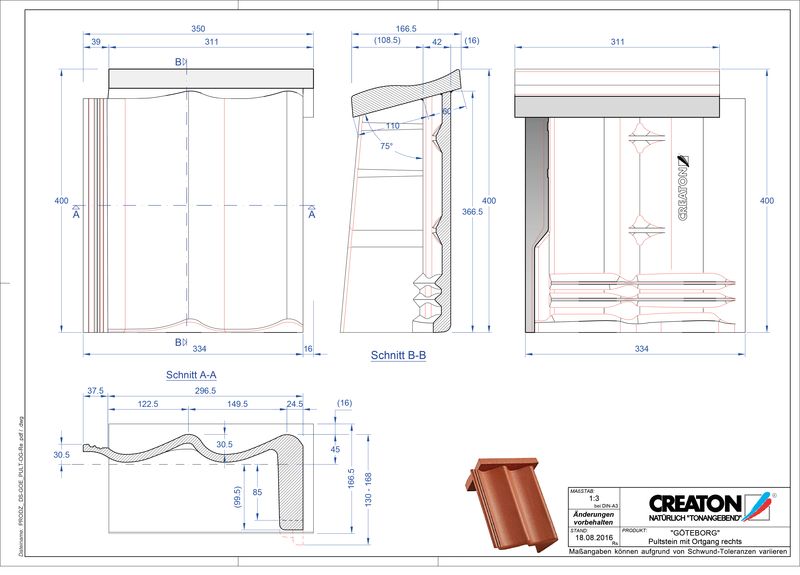

GOE shed/chaperon gevelpan rechts

GOE shed/chaperon gevelpan rechts

GOE shed/chaperon gevelpan links

GOE shed/chaperon gevelpan links

GOE concrete shed roof tile special size

GOE concrete shed roof tile special size

GOE knikpan op maat

GOE knikpan op maat

GOEhalve knikpan op maat

GOEhalve knikpan op maat

GOE concrete mansard/pitch transition tile right 120 mm notch

GOE concrete mansard/pitch transition tile right 120 mm notch

GOE concrete mansard/pitch transition tile left 120 mm notch

GOE concrete mansard/pitch transition tile left 120 mm notch

Nok/Vorst-systemen voor betondakpannen

Round hip starter (VER, HEI, GOE)

Round hip starter (VER, HEI, GOE)

Ondernokrol 310 (CREAROLL PP)

Ondernokrol 310 (CREAROLL PP)

Productgamma voor ventilatie en doorvoer

Verbindingsslang voor universele verluchtingspan DN 100

Verbindingsslang voor universele verluchtingspan DN 100

Verbindingsslang voor universele verluchtingspan DN 125

Verbindingsslang voor universele verluchtingspan DN 125

Productgamma voor dakafwerking en de beste bescherming

Storm clip in zinc-aluminium, drive-in clip, all battens (VER, HEI, GOE)

Storm clip in zinc-aluminium, drive-in clip, all battens (VER, HEI, GOE)

Verluchtingskam

Verluchtingskam

Téléchargements
