GÖTEBORG

Voelt zich thuis in iedere bouwstijl



GÖTEBORG voelt zich thuis in elke bouwstijl en is geschikt voor zowel nieuwbouw als renovatie. Deze dubbelgewelfde dakpan dankt haar elegantie aan haar asymmetrisch profiel.

VOORDELEN

  • Dubbel gewelfde asymmetrische betondakpan
  • Combineert gemakkelijk met alle stijlen
  • Hoog verschuifbereik en verwerkingsgemak
planar klassiek rood
planar klassiek rood
planar donkergrijs
planar donkergrijs
planar zwart
planar zwart
planar donkerbruin
planar donkerbruin

Technische gegevens

Afmetingen (l x b - mm)420 x 334
Gewicht per dakpan (kg)4,6
Stuks per pallet240
Dakhelling (x°)15° tot 20° (*)≥ 20° tot 25°≥25° tot 30°≥30°
Minimum overlap (mm)110958575
Latafstand (mm)310325335345
Aantal pannen / m² (stuks)10,710,39,99,8
Gewicht / m² (kg49,247,445,545,1

Technische tekeningen

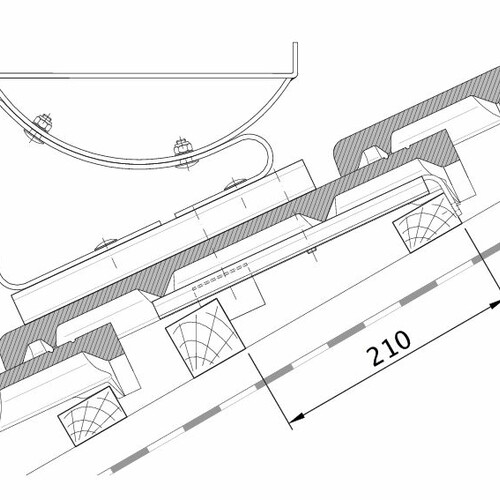

Technische tekening HEIDELBERG FUK PROFILIERTE-BDS
Technische tekening HEIDELBERG FUK PROFILIERTE-BDS

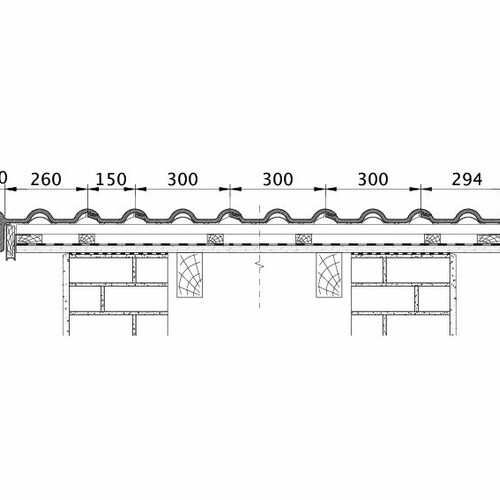

Technische tekening HEIDELBERG ORL PROFILIERTE-BDS
Technische tekening HEIDELBERG ORL PROFILIERTE-BDS

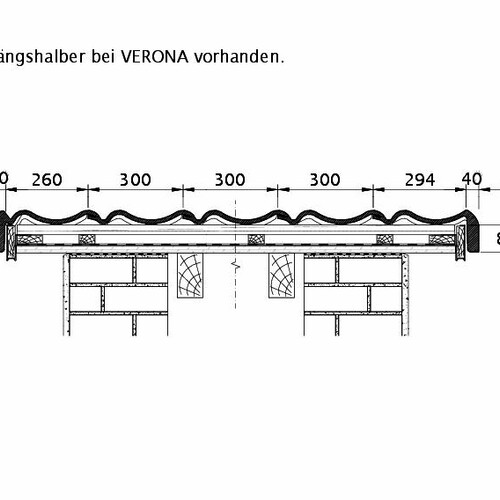

Technische tekening VERONA ORL PROFILIERTE-BDS
Technische tekening VERONA ORL PROFILIERTE-BDS

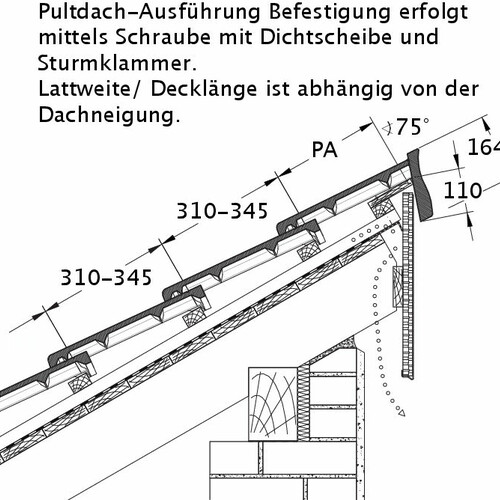

Technische tekening HEIDELBERG PDA PROFILIERTE-BDS
Technische tekening HEIDELBERG PDA PROFILIERTE-BDS

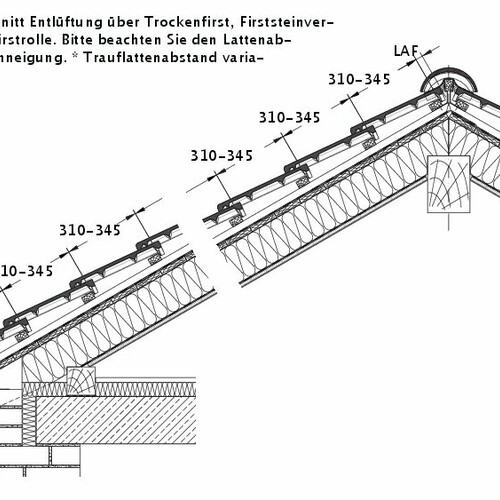

Technische tekening HEIDELBERG DQF LUEFT-PROFILIERTE-BDS
Technische tekening HEIDELBERG DQF LUEFT-PROFILIERTE-BDS

Accessoires

GOE halve pan

GOE halve pan

GOE gevelpan rechts 120

GOE gevelpan rechts 120

GOE gevelpan links 120

GOE gevelpan links 120

GOE ventilatiepan

GOE ventilatiepan

GOE shed/chaperonpan

GOE shed/chaperonpan

GOE halve shed/chaperon

GOE halve shed/chaperon

GOE shed/chaperon gevelpan rechts

GOE shed/chaperon gevelpan rechts

GOE shed/chaperon gevelpan links

GOE shed/chaperon gevelpan links

GOE concrete shed roof tile special size

GOE concrete shed roof tile special size

GOE knikpan op maat

GOE knikpan op maat

GOEhalve knikpan op maat

GOEhalve knikpan op maat

GOE concrete mansard/pitch transition tile right 120 mm notch

GOE concrete mansard/pitch transition tile right 120 mm notch

GOE concrete mansard/pitch transition tile left 120 mm notch

GOE concrete mansard/pitch transition tile left 120 mm notch

Nok/Vorst-systemen voor betondakpannen

Round hip starter (VER, HEI, GOE)

Round hip starter (VER, HEI, GOE)

Ondernokrol 310 (CREAROLL PP)

Ondernokrol 310 (CREAROLL PP)

Productgamma voor ventilatie en doorvoer

Verbindingsslang voor universele verluchtingspan DN 100

Verbindingsslang voor universele verluchtingspan DN 100

Verbindingsslang voor universele verluchtingspan DN 125

Verbindingsslang voor universele verluchtingspan DN 125

Productgamma voor dakafwerking en de beste bescherming

Storm clip in zinc-aluminium, drive-in clip, all battens (VER, HEI, GOE)

Storm clip in zinc-aluminium, drive-in clip, all battens (VER, HEI, GOE)

Verluchtingskam

Verluchtingskam
