HEIDELBERG

tuile en Béton classique

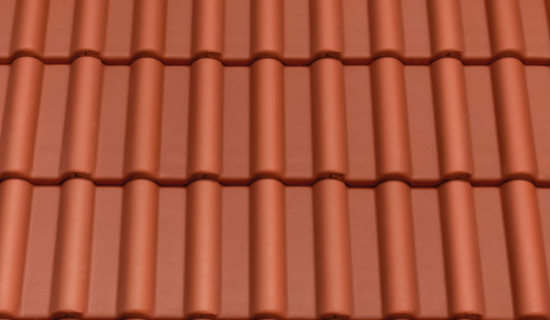

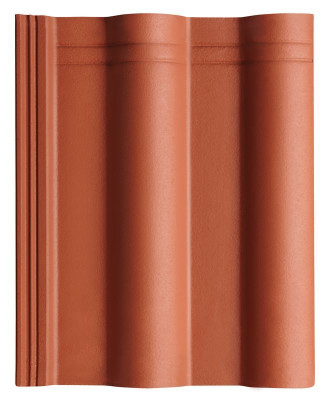

HEIDELBERG est une tuile en béton à double ondulation symétrique au look classique. Elle convient à la fois à la construction neuve et à la rénovation.

Zone de décalage haute et pose facile et rapide
Surface lisse grâce au micro-béton et au sable plus fin, couche de finition Planar

Caractéristiques techniques

Dimensions (h x l - mm)	420 x 334
Poids unitaire (kg)	4,6
Pièces par palette	240
Pente du toit (x°)	15 ° tot 20° (*)	≥20° tot 25°	≥25° tot 30°	≥30°
Récouvrement minimum (mm)	110	95	85	75
Entraxe des lattes (mm)	310	325	335	345
Nombre des tuiles / m² (pièces)	10,7	10,3	9,9	9,8
Poids / m² (kg)	49,2	47,4	45,5	45,1

* Pour des pentes entre 15° et 20°, une sous-toiture CREATON est indispensable. Pour des pentes supérieures à 20° nous recommandons vivement la sous-toiture CREATON.

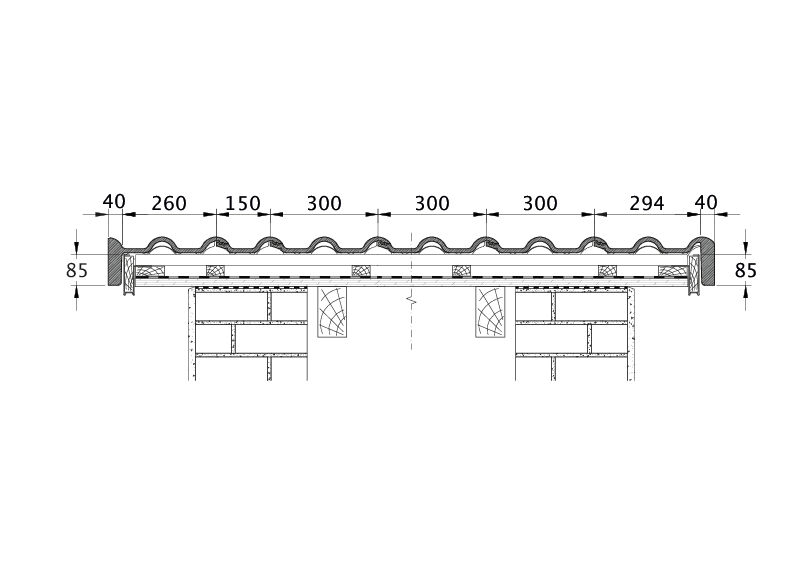

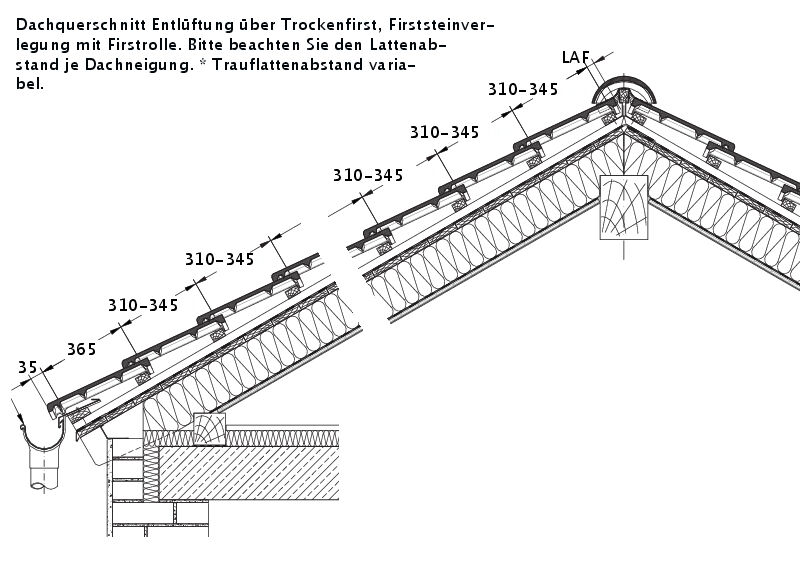

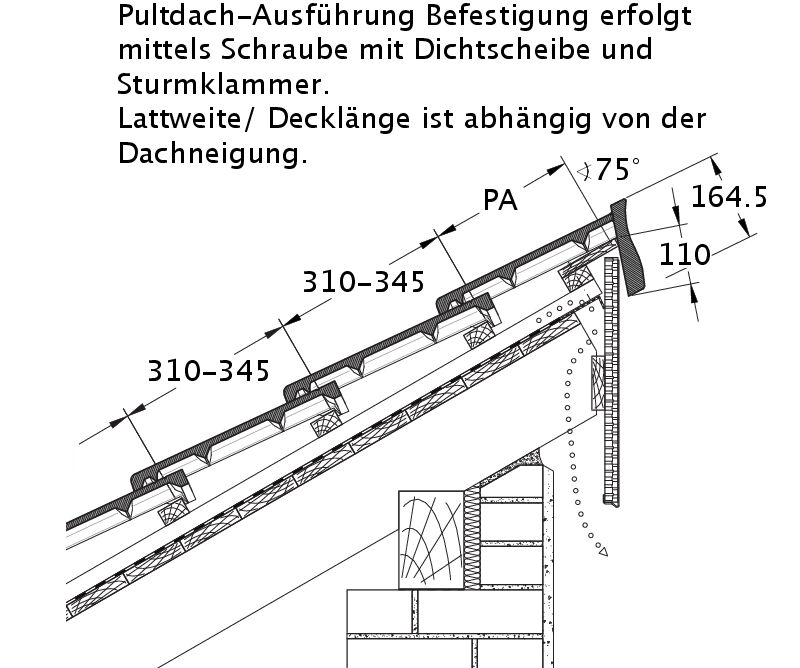

Dessins techniques

Accessoires

HEI halve pan

HEI gevelpan rechts 120

HEI gevelpan links 120

HEI concrete double roll tile

HEI ventilatiepan

HEI shed/chaperonpan

HEI halve shed/chaperonpan

HEI shed/chapeoron gevelpan rechts

HEI shed/chapeoron gevelpan links

HEI concrete shed roof tile special size

HEI knikpan op maat

HEI halve knikpan op maat

HEI concrete mansard/pitch transition tile right 120 mm notch

HEI concrete mansard/pitch transition tile left 120 mm notch

Nok/Vorst-systemen voor betondakpannen

Round hip starter (VER, HEI, GOE)

Ondernokrol 310 (CREAROLL PP)

Productgamma voor ventilatie en doorvoer

Verbindingsslang voor universele verluchtingspan DN 100

Verbindingsslang voor universele verluchtingspan DN 125

Productgamma voor dakafwerking en de beste bescherming

Storm clip in zinc-aluminium, drive-in clip, all battens (VER, HEI, GOE)

Verluchtingskam

Téléchargements

Documents
Fiche de produit HEIDELBERG
Données techniques valables pour les tuiles en béton
CAD

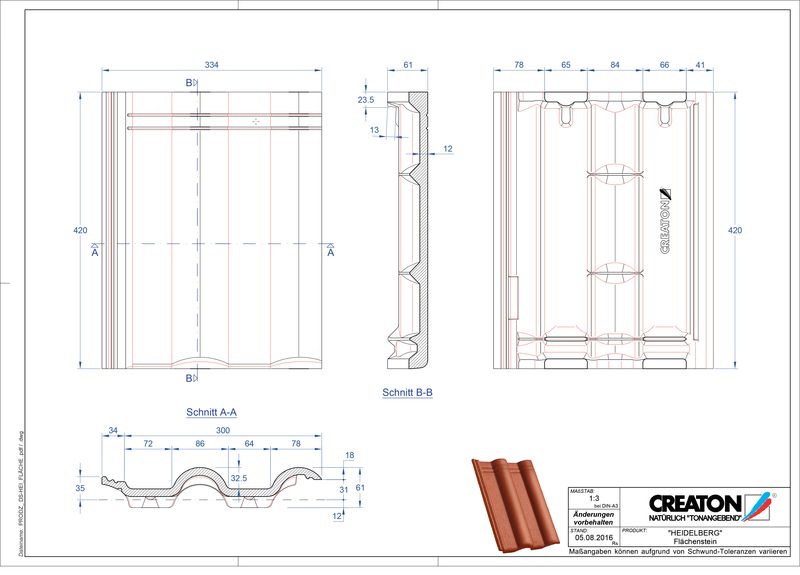

Product CAD file HEIDELBERG pan Faechenstein
pdf | 239 kB
dwg | 214 kB
jpeg | 57 kB

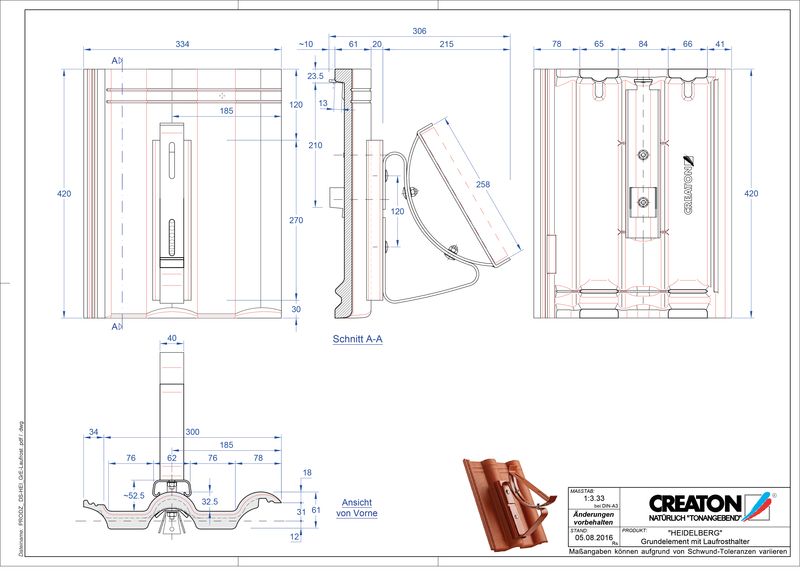

Product CAD file HEIDELBERG basiselement Laufrost
pdf | 253 kB
dwg | 262 kB
jpeg | 64 kB
Product CAD file HEIDELBERG basiselement Steigtritt
pdf | 302 kB
dwg | 300 kB
jpeg | 69 kB

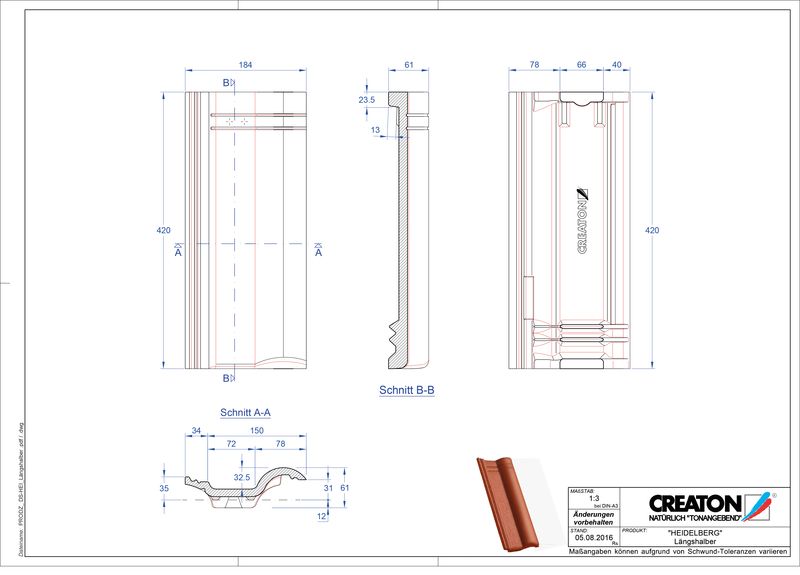

Product CAD file HEIDELBERG halve pan Laengshalber
pdf | 241 kB
dwg | 206 kB
jpeg | 47 kB

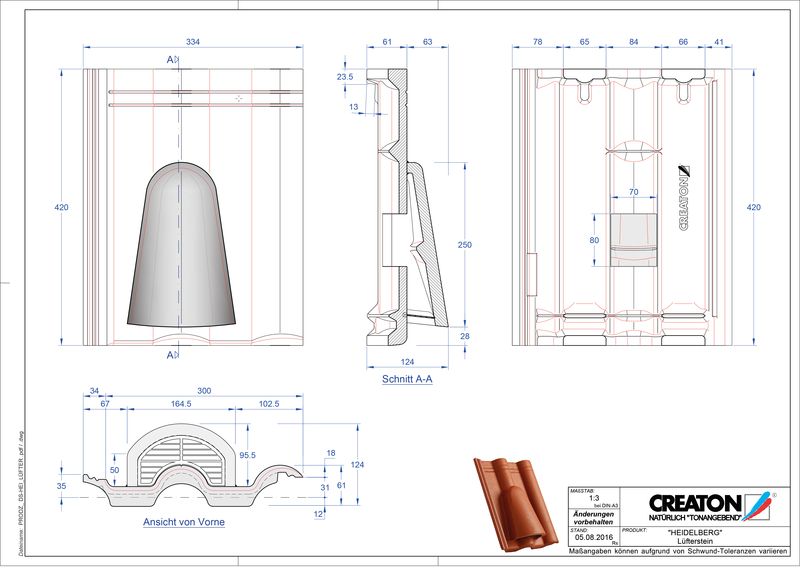

Product CAD file HEIDELBERG ventilatiepan beton Luefterstein
pdf | 278 kB
dwg | 221 kB
jpeg | 63 kB

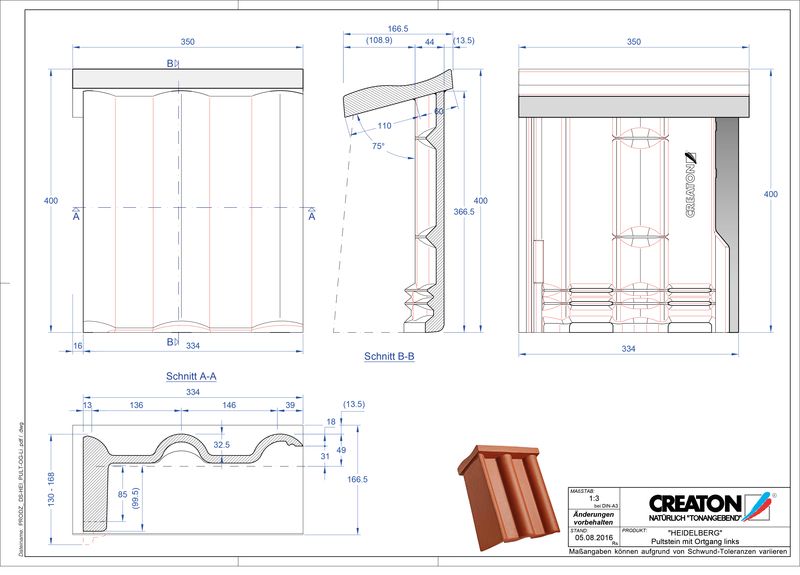

Product CAD file HEIDELBERG chaperonpan gevelpan links beton PultOGL
pdf | 250 kB
dwg | 194 kB
jpeg | 62 kB

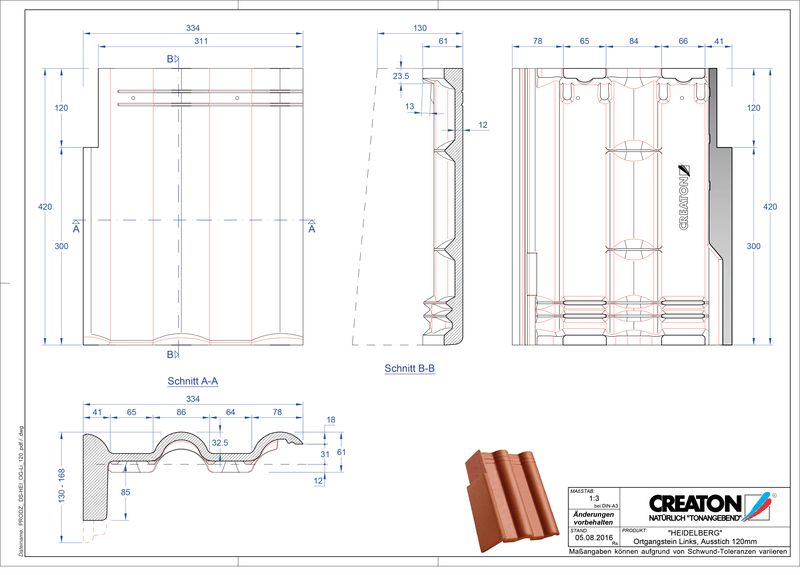

Product CAD file HEIDELBERG chaperonpan gevelpan links beton PultOGL-120
pdf | 256 kB
dwg | 220 kB
jpeg | 61 kB
Product CAD file HEIDELBERG chaperonpan gevelpan links beton PultOGL-90
pdf | 251 kB
dwg | 220 kB
jpeg | 61 kB

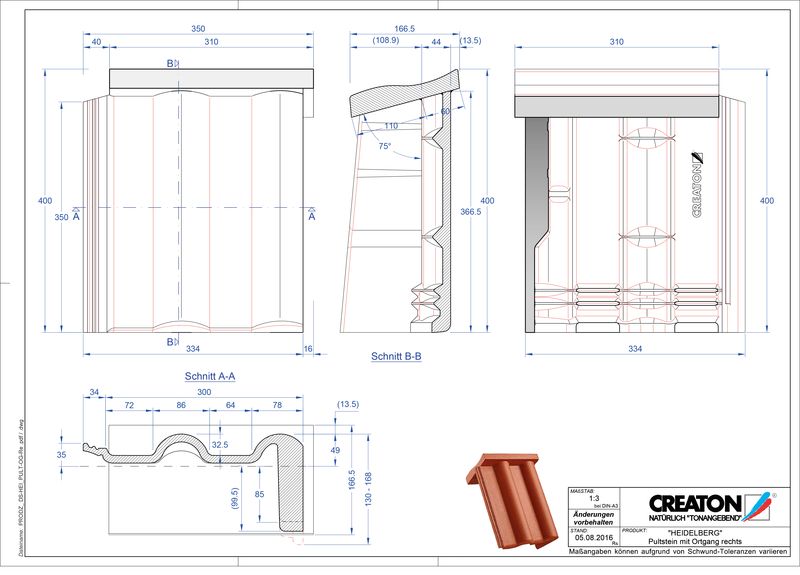

Product CAD file HEIDELBERG chaperonpan gevelpan rechts beton PultOGR
pdf | 252 kB
dwg | 196 kB
jpeg | 65 kB

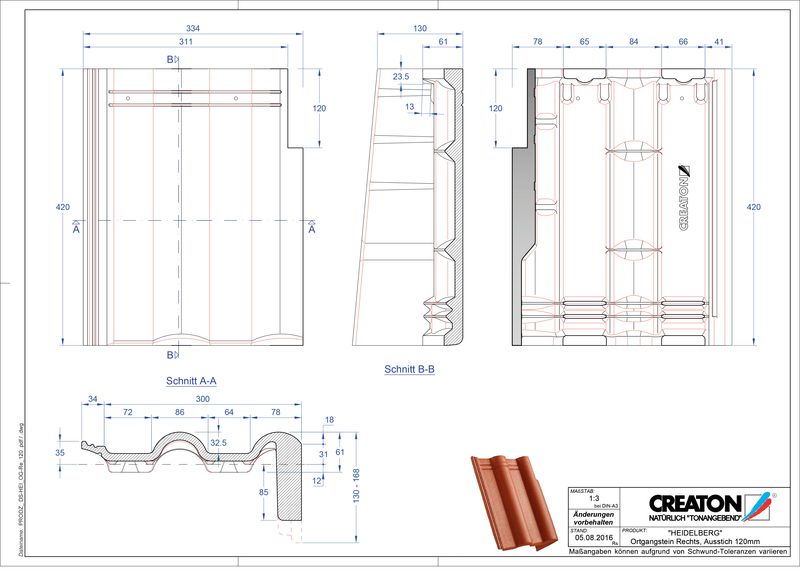

Product CAD file HEIDELBERG chaperonpan gevelpan rechts beton PultOGR-120
pdf | 263 kB
dwg | 233 kB
jpeg | 62 kB

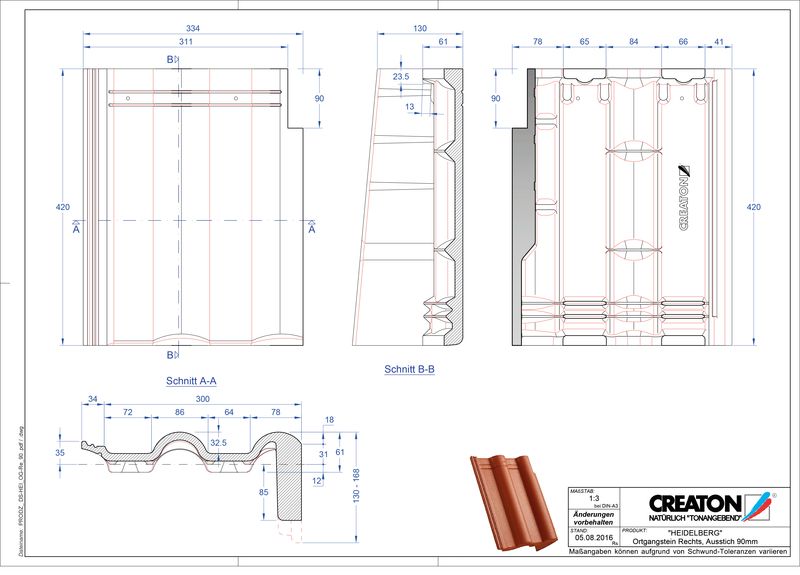

Product CAD file HEIDELBERG chaperonpan gevelpan rechts beton PultOGR-90
pdf | 263 kB
dwg | 224 kB
jpeg | 62 kB

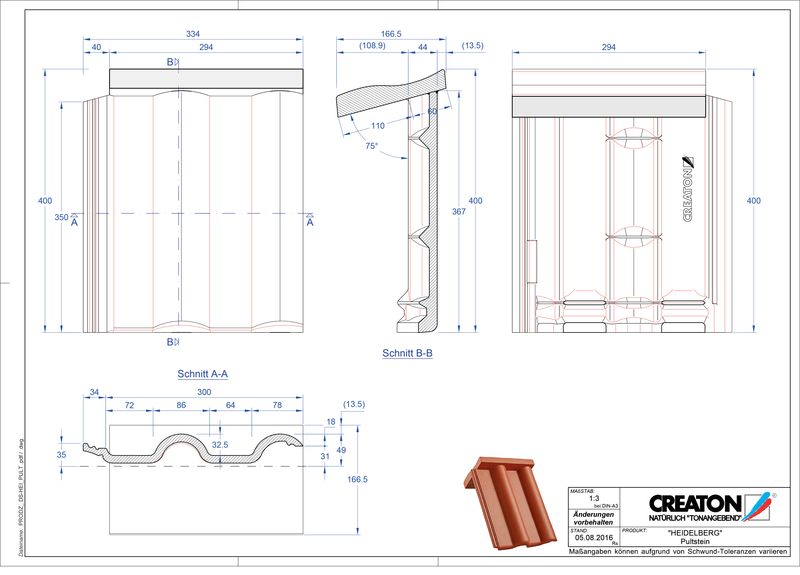

Product CAD file HEIDELBERG chaperonpan beton PULTSTEIN
pdf | 234 kB
dwg | 205 kB
jpeg | 59 kB

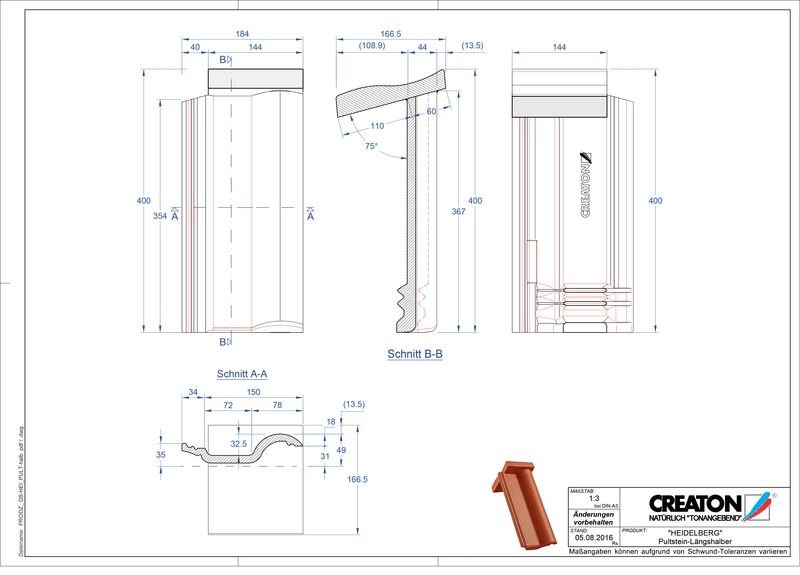

Product CAD file HEIDELBERG chaperonpan beton Pult-halb
pdf | 214 kB
dwg | 191 kB
jpeg | 52 kB

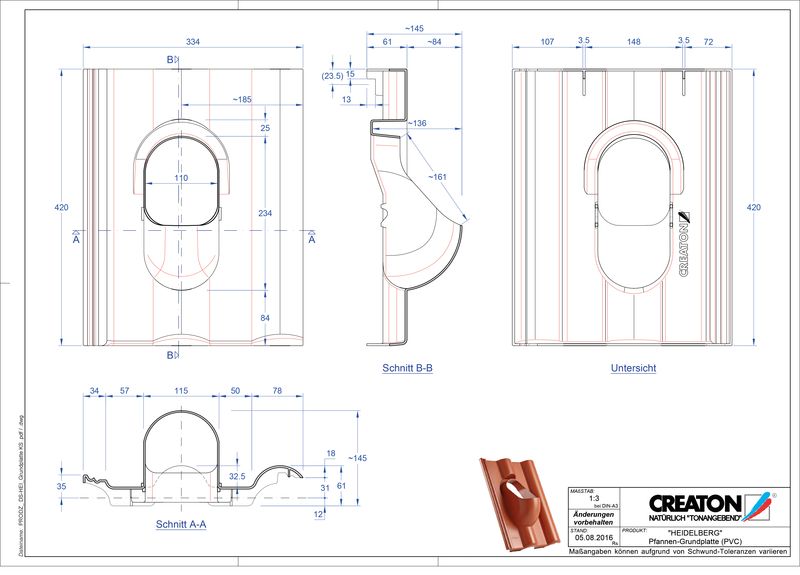

Product CAD file HEIDELBERG accessoires Grundplatte-PVC
pdf | 232 kB
dwg | 189 kB
jpeg | 60 kB
CAD file HEIDELBERG gevelpan links PRO_CAD_HEI_OGL-120
pdf | 256 kB
dwg | 220 kB
jpeg | 86 kB
CAD file HEIDELBERG gevelpan links PRO_CAD_HEI_OGL-90
pdf | 251 kB
dwg | 220 kB
jpeg | 86 kB
CAD file HEIDELBERG gevelpan rechts PRO_CAD_HEI_OGR-120
pdf | 263 kB
dwg | 233 kB
jpeg | 87 kB
CAD file HEIDELBERG gevelpan rechts PRO_CAD_HEI_OGR-90
pdf | 263 kB
dwg | 224 kB
jpeg | 87 kB
