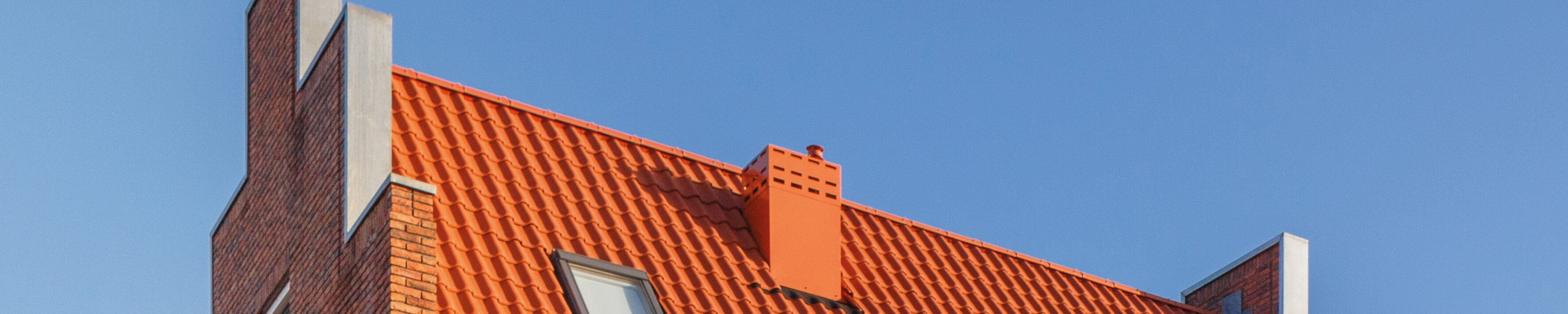

HARMONIE

Tuile traditionelle avec double fermeture

Cette tuile en terre cuite est une tuile classique et élégante de petit format, qui a une très longue tradition. Grâce à la zone de décalage plus importante, HARMONIE peut être utilisée un peu partout, dans la construction comme dans la rénovation.

Avantages

  • Style: rustique et champêtre
  • Petite tuile ondulée traditionnelle
  • Un topper pour les pays bas
  • Facilité d'installation: zone de décalage très haute (25 mm en longueur et 6 mm en largeur)
  • Emboîtements doubles de tête et latéraux fortement prononcés pour une évacuation optimale de l'eau
  • Surface résistante aux éraflures
rouge naturel
rouge naturel
NUANCE rouge cuivre engobé
NUANCE rouge cuivre engobé
NUANCE brun foncé engobé
NUANCE brun foncé engobé
NUANCE ardoise engobé
NUANCE ardoise engobé
NUANCE anthracite engobé
NUANCE anthracite engobé
FINESSE noir vernissé
FINESSE noir vernissé

Caractéristiques techniques

Dimensions (h x l - mm)410 x 250
Poids de la tuile (kg)3,1
Pente min. du toit* (x°)12°
Recouvrement (mm)197 - 201
Entraxe des lattes (mm)328 - 352
Nombre des tuiles/m² (pièces)14,2 - 15,6
Poids/m² (kg)45 - 50
Hauteur du profil (mm)51

* Avec sous-toiture CREATON.

Dessins techniques

Dessin HARMONIE section transversale de toit DQF
Dessin HARMONIE section transversale de toit DQF
Dessin HARMONIE tuile de rive gauche avec volige OBL
Dessin HARMONIE tuile de rive gauche avec volige OBL
Dessin HARMONIE tuile de rive droite avec volige OBR
Dessin HARMONIE tuile de rive droite avec volige OBR
Dessin HARMONIE rive gauche avec bande de rive et tuile double bourrelet ODL
Dessin HARMONIE rive gauche avec bande de rive et tuile double bourrelet ODL
Dessin HARMONIE modèle pour toit en appentis PDA
Dessin HARMONIE modèle pour toit en appentis PDA
Dessin HARMONIE raccord au mur haut avec tuile sous-faîtière/chatière WMF
Dessin HARMONIE raccord au mur haut avec tuile sous-faîtière/chatière WMF
Drawing HARMONIE general view GES
Drawing HARMONIE general view GES
Dessin HARMONIE écartement entre les liteaux par rapport au sommet du faîte, écartement des lattes de faîtage LAF
Dessin HARMONIE écartement entre les liteaux par rapport au sommet du faîte, écartement des lattes de faîtage LAF
Dessin HARMONIE rive droite avec bande de rive et tuile de couverture OFR
Dessin HARMONIE rive droite avec bande de rive et tuile de couverture OFR
Dessin gamme de tuiles faîtières et arêtières PZ-Firstziegel
Dessin gamme de tuiles faîtières et arêtières PZ-Firstziegel
Dessin gamme de tuiles faîtières et arêtières PZ-Firstziegel-Perspektive
Dessin gamme de tuiles faîtières et arêtières PZ-Firstziegel-Perspektive

LAF/FLA valeurs

Détermination de la position du liteau supérieur jusqu'a l'axe de faîte et de la hauteur de l'axe de faîte (tenant compte d’une hauteur de 30 mm de la latte à panne)

PenteDistance L en mm pour faîtière PZHauteur liteau de faîte H en mm pour faîtière PZ
12°80105
15°80105
20°8095
25°7090
30°7080
35°6075
40°6065
45°5060
50°5055
55°5050

Gamme d’accessoires

Demi-tuile HAR

Demi-tuile HAR

Tuile de rive HAR droite

Tuile de rive HAR droite

Tuile de rive HAR gauche

Tuile de rive HAR gauche

Tuile double bourrelet HAR

Tuile double bourrelet HAR

Chatière HAR

Chatière HAR

Tuile à appentis pressée HAR

Tuile à appentis pressée HAR

Tuile de rive à appentis pressée standard HAR droite

Tuile de rive à appentis pressée standard HAR droite

Tuile de rive à appentis pressée standard HAR gauche

Tuile de rive à appentis pressée standard HAR gauche

Tuile à appentis garnie dimensions spéciales HAR

Tuile à appentis garnie dimensions spéciales HAR

Tuile de rive à appentis garnie dimensions spéciales HAR droite

Tuile de rive à appentis garnie dimensions spéciales HAR droite

Tuile de rive à appentis garnie dimensions spéciales HAR gauche

Tuile de rive à appentis garnie dimensions spéciales HAR gauche

Tuile pour mansarde/toiture en shed garnie dimensions spéciales HAR

Tuile pour mansarde/toiture en shed garnie dimensions spéciales HAR

Tuile de rive pour mansarde/toiture en shed garnie dimensions spéciales HAR droite

Tuile de rive pour mansarde/toiture en shed garnie dimensions spéciales HAR droite

Tuile de rive pour mansarde/toiture en shed garnie dimensions spéciales HAR gauche

Tuile de rive pour mansarde/toiture en shed garnie dimensions spéciales HAR gauche

Tuile à appentis universelle PDZ WER

Tuile à appentis universelle PDZ WER

Chapeau de début et de fin à appentis universel PDZ WER

Chapeau de début et de fin à appentis universel PDZ WER

Crochet de faîtière en aluminium Tuile à appentis universelle

Crochet de faîtière en aluminium Tuile à appentis universelle

Gamme de pièces de ventilation et de pénétration

Cheminée d’aération SIGNUM HAR en céramique DN 110 mm avec chapeau dévissable, adaptateur de raccordement pour sous-toiture inclus

Cheminée d’aération SIGNUM HAR en céramique DN 110 mm avec chapeau dévissable, adaptateur de raccordement pour sous-toiture inclus

Cheminée d’aération SIGNUM HAR en céramique DN 125 mm avec chapeau dévissable, adaptateur de raccordement pour sous-toiture inclus

Cheminée d’aération SIGNUM HAR en céramique DN 125 mm avec chapeau dévissable, adaptateur de raccordement pour sous-toiture inclus

Ventilateur anti-buées SIGNUM HAR en céramique DN 160 mm, adaptateur de raccordement pour sous-toiture inclus

Ventilateur anti-buées SIGNUM HAR en céramique DN 160 mm, adaptateur de raccordement pour sous-toiture inclus

Ventilateur anti-buées SIGNUM HAR en céramique DN 200 mm, adaptateur de raccordement pour sous-toiture inclus

Ventilateur anti-buées SIGNUM HAR en céramique DN 200 mm, adaptateur de raccordement pour sous-toiture inclus

Passage d’antenne HAR

Passage d’antenne HAR

Tuile à douille solaire HAR

Tuile à douille solaire HAR

Passage de conduit d’évacuation de chaudière HAR NW 110/125

Passage de conduit d’évacuation de chaudière HAR NW 110/125

Tuyau flexible universel DN 160

Tuyau flexible universel DN 160

Tuyau flexible universel DN 200

Tuyau flexible universel DN 200

Adaptateur de raccordement pour sous-toiture universel NW 13,5

Adaptateur de raccordement pour sous-toiture universel NW 13,5

Adaptateur de raccordement pour sous-toiture universel NW 20

Adaptateur de raccordement pour sous-toiture universel NW 20

Tuyau flexible universel DN 110/125

Tuyau flexible universel DN 110/125

Gamme d’accessoires de décoration et de protection contre la force de succion du vent

Tuile transparente HAR (verre acrylique)

Tuile transparente HAR (verre acrylique)

Crochet tempête en alu-zinc à attacher type H4 30x50 (ELE, HAR, HER, RUS, RAP, DOM, OPT, CAN, MZ3 KLA, VIS)

Crochet tempête en alu-zinc à attacher type H4 30x50 (ELE, HAR, HER, RUS, RAP, DOM, OPT, CAN, MZ3 KLA, VIS)

Crochet tempête en alu-zinc à attacher type H14 40x50 (ELE, MEL, RAP, MZ3, MZ3 KLA, HER, REG)/40x60 (DOM, OPT, RAP, RUS, MZ3 KLA, ELE, HAR, HER, CAN, VIS)

Crochet tempête en alu-zinc à attacher type H14 40x50 (ELE, MEL, RAP, MZ3, MZ3 KLA, HER, REG)/40x60 (DOM, OPT, RAP, RUS, MZ3 KLA, ELE, HAR, HER, CAN, VIS)

Crochet tempête en alu-zinc à attacher type H15 40x50 (DOM, HAR, OPT, VIS)/40x60 (RAT)

Crochet tempête en alu-zinc à attacher type H15 40x50 (DOM, HAR, OPT, VIS)/40x60 (RAT)

Crochet tempête en alu-zinc à enfoncer type N3 (HAR, MZ3 KLA, OPT)

Crochet tempête en alu-zinc à enfoncer type N3 (HAR, MZ3 KLA, OPT)

Crochet tempête en alu-zinc crochet spécial type S1 PULT

Crochet tempête en alu-zinc crochet spécial type S1 PULT

Raccordement en aluminium universel 300 mm (CREAFLEX ALU BASIC)

Raccordement en aluminium universel 300 mm (CREAFLEX ALU BASIC)

Raccordement en aluminium universel 450 mm (CREAFLEX ALU BASIC)

Raccordement en aluminium universel 450 mm (CREAFLEX ALU BASIC)

Raccordement universel PIB 300 mm (CREAFLEX PIB)

Raccordement universel PIB 300 mm (CREAFLEX PIB)

Raccordement universel PIB 450 mm (CREAFLEX PIB)

Raccordement universel PIB 450 mm (CREAFLEX PIB)

Peigne de ventilation de chéneau hauteur de peigne 55 mm

Peigne de ventilation de chéneau hauteur de peigne 55 mm

Peigne de ventilation de chéneau hauteur de peigne 65 mm

Peigne de ventilation de chéneau hauteur de peigne 65 mm

Fenêtre d’accès au toit 45 x 55 cm en métal et verre trempé

Fenêtre d’accès au toit 45 x 55 cm en métal et verre trempé

Fenêtre d’accès au toit avec isolant thermique, 55 x 78 cm

Fenêtre d’accès au toit avec isolant thermique, 55 x 78 cm

Mât pour antenne râteau et antenne parabolique galvanisé ou avec revêtement de couleur

Mât pour antenne râteau et antenne parabolique galvanisé ou avec revêtement de couleur

Peintures acryliques 250 ml WER

Peintures acryliques 250 ml WER

Gamme de tuiles faîtières et arêtières

Tuile faîtière PZ WER (terre cuite)

Tuile faîtière PZ WER (terre cuite)

Fronton de début et de fin en céramique PZ WER (terre cuite)

Fronton de début et de fin en céramique PZ WER (terre cuite)

About d’arêtier en céramique PZ WER (terre cuite)

About d’arêtier en céramique PZ WER (terre cuite)

About d’arêtier en céramique à extrémité ronde PZ WER (terre cuite)

About d’arêtier en céramique à extrémité ronde PZ WER (terre cuite)

Crochet de faîtière en aluminium PZ WER

Crochet de faîtière en aluminium PZ WER

About d’arêtier en céramique à forme de coquille PZ WER (terre cuite)

About d’arêtier en céramique à forme de coquille PZ WER (terre cuite)

Crochet de faîtière FIRSTFIX inox PZ WER

Crochet de faîtière FIRSTFIX inox PZ WER

Écusson fonctionnel de début et de fin en céramique type 4 PZ PMoN WER (terre cuite)

Écusson fonctionnel de début et de fin en céramique type 4 PZ PMoN WER (terre cuite)

Closoir souple pour faîtage et arêtier 220 (CREAROLL ALU)

Closoir souple pour faîtage et arêtier 220 (CREAROLL ALU)

Closoir souple pour faîtage et arêtier 300 (CREAROLL ALU)

Closoir souple pour faîtage et arêtier 300 (CREAROLL ALU)

Closoir souple pour faîtage et arêtier 220 PP

Closoir souple pour faîtage et arêtier 220 PP

Closoir souple pour faîtage et arêtier 310 PP

Closoir souple pour faîtage et arêtier 310 PP

Closoir souple pour faîtage et arêtier 390 PP

Closoir souple pour faîtage et arêtier 390 PP

Rencontre 3 départs type W2 WER (terre cuite)

Rencontre 3 départs type W2 WER (terre cuite)

Rencontre 4 départs type W2 WER (terre cuite)

Rencontre 4 départs type W2 WER (terre cuite)

Gamme d’éléments métalliques de protection contre la neige, de circulation et de montage pour systèmes solaires

Élément de base en aluminium HAR

Élément de base en aluminium HAR

Support pour panneau solaire GRUEL standard (terre cuite)

Support pour panneau solaire GRUEL standard (terre cuite)

Kit de support pour système solaire pour tasseaux HAR

Kit de support pour système solaire pour tasseaux HAR

Kit de support pour système solaire pour chevrons HAR

Kit de support pour système solaire pour chevrons HAR

Support du tuyau de retenue de neige en montagne

Support du tuyau de retenue de neige en montagne

Tuyau de retenue de neige en montagne Ø 40 mm, longueur 3 m

Tuyau de retenue de neige en montagne Ø 40 mm, longueur 3 m

Capuchons d’extrémité pour retenue de neige en montagne Ø 40 mm

Capuchons d’extrémité pour retenue de neige en montagne Ø 40 mm

Échelle de toit (terre cuite)

Échelle de toit (terre cuite)

Support d’échelle de toit (terre cuite)

Support d’échelle de toit (terre cuite)

Grille de marche-pied en aluminium 150 x 25 cm

Grille de marche-pied en aluminium 150 x 25 cm

Grille à neige massive, 1,50 m

Grille à neige massive, 1,50 m

Manchon de raccordement pour tuyau de retenue de neige en montagne Ø 40 mm

Manchon de raccordement pour tuyau de retenue de neige en montagne Ø 40 mm
