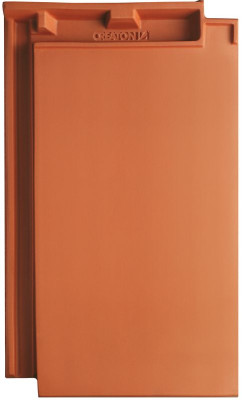

DOMINO

Pour une architecture épurée

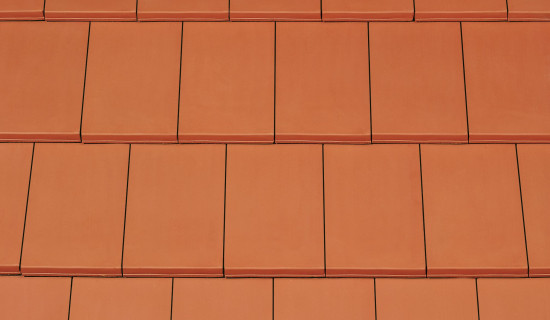

Des lignes tendues et réduites à l'essentiel, c'est la tuile Domino. Domino est la seule tuile en terre cuite du Benelux à offrir un profil entièrement plat en longueur et en largeur, sans incisions ou courbures. Le choix préféré de l'architecte.

Avantages

Style: moderne et épuré
Tuile entièrement plate en longueur et largeur
La tuile plate favorite d' architect
Finition parfaite possible grâce à un arêtier en alumimium
Des panneaux photovoltaïques Solesia peuvent être intégrés
Egalement disponible avec une finition Finesse brillante

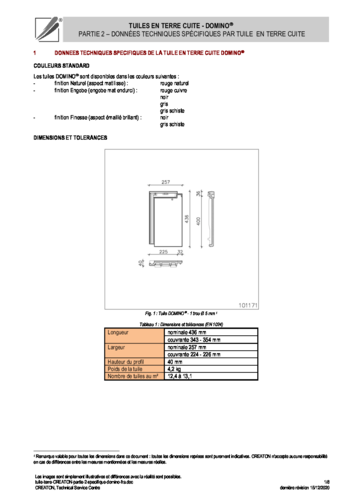

Caractéristiques techniques

Dimensions (h x l - mm)	436 x 257
Poids de la tuile (kg)	4,2
Pente min. du toit (x°)	16° *
Recouvrement (mm)	224 - 226
Entraxe des lattes (mm)	343 - 354
Nombre des tuiles/m² (pièces)	12,4 - 13,1
Poids/m² (kg)	52 - 55
Hauteur du profil (mm)	40

* Avec sous-toiture CREATON

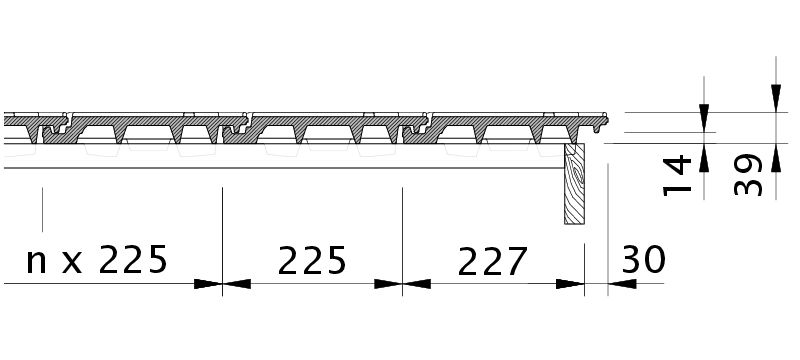

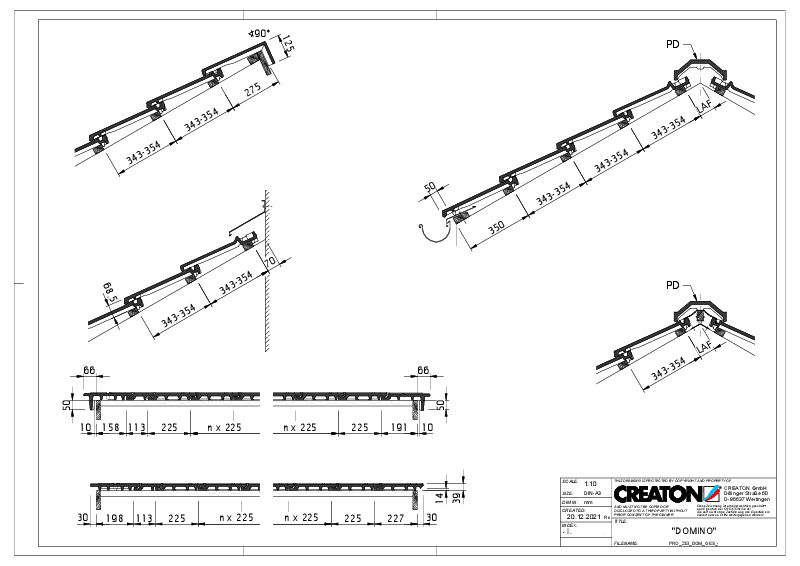

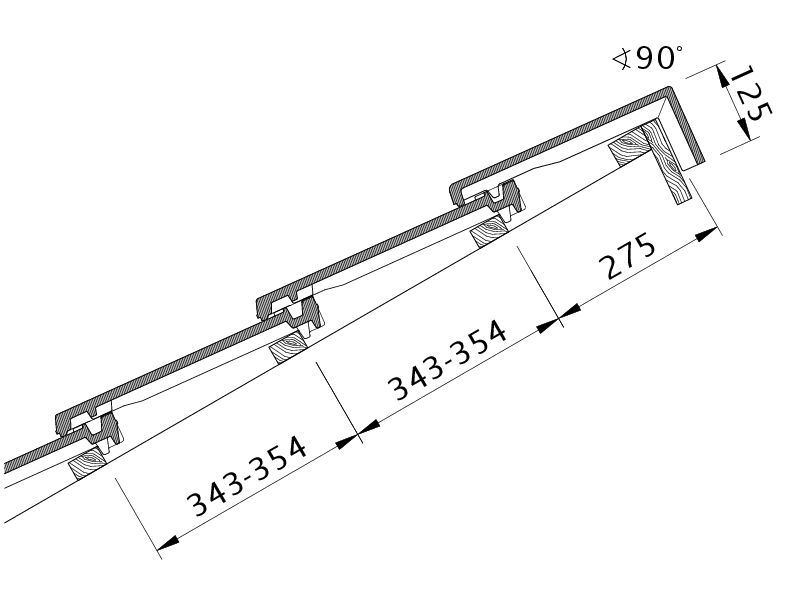

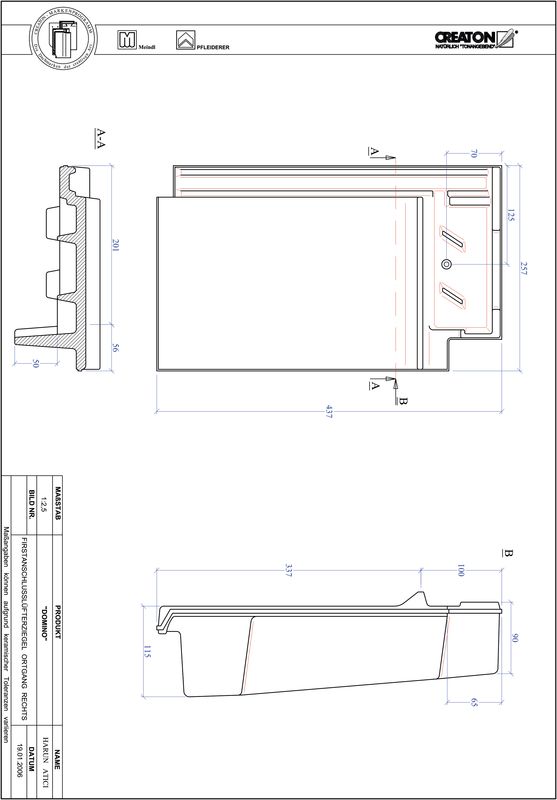

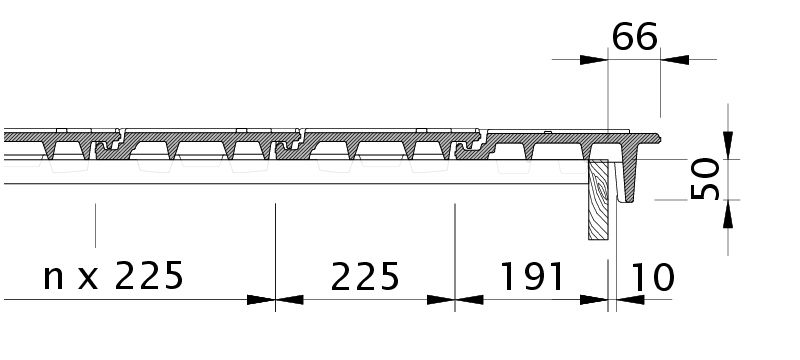

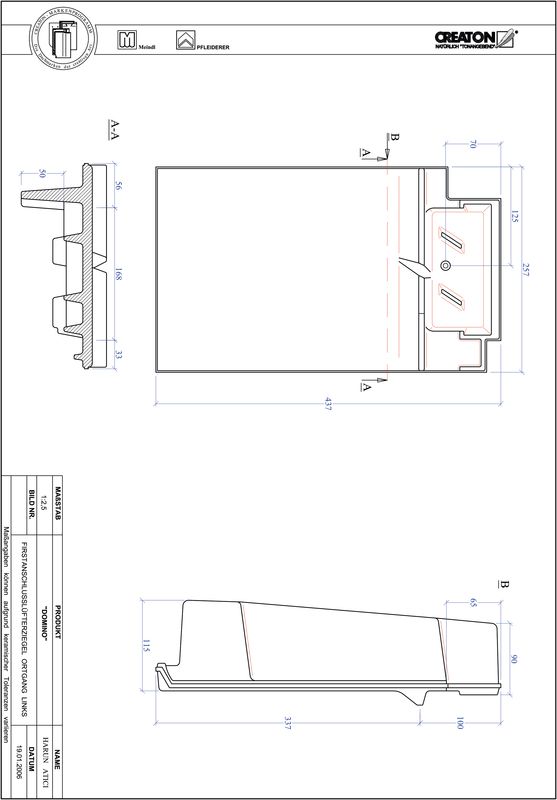

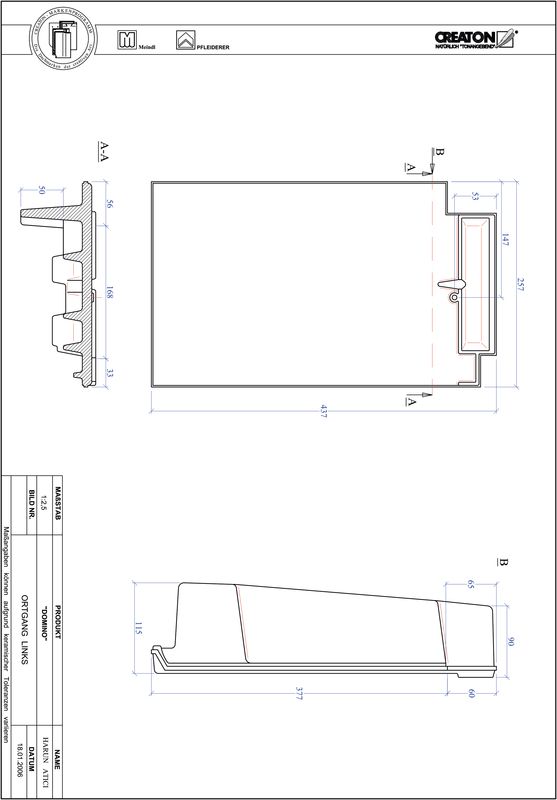

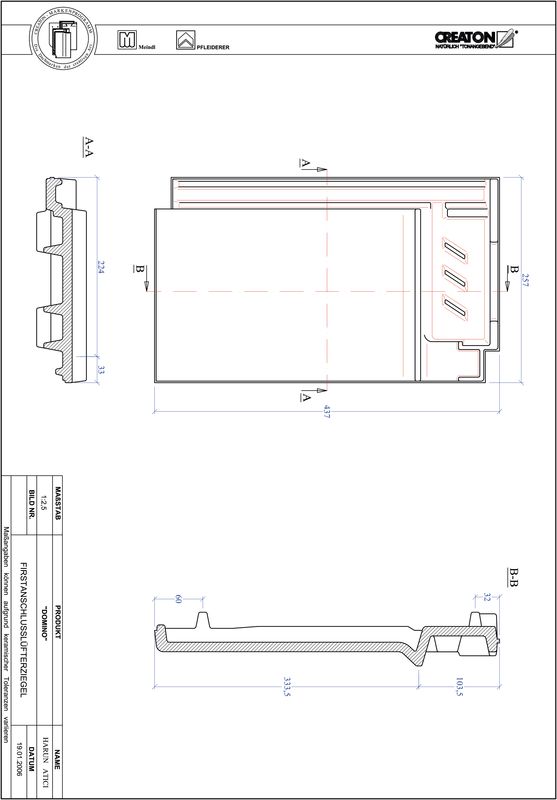

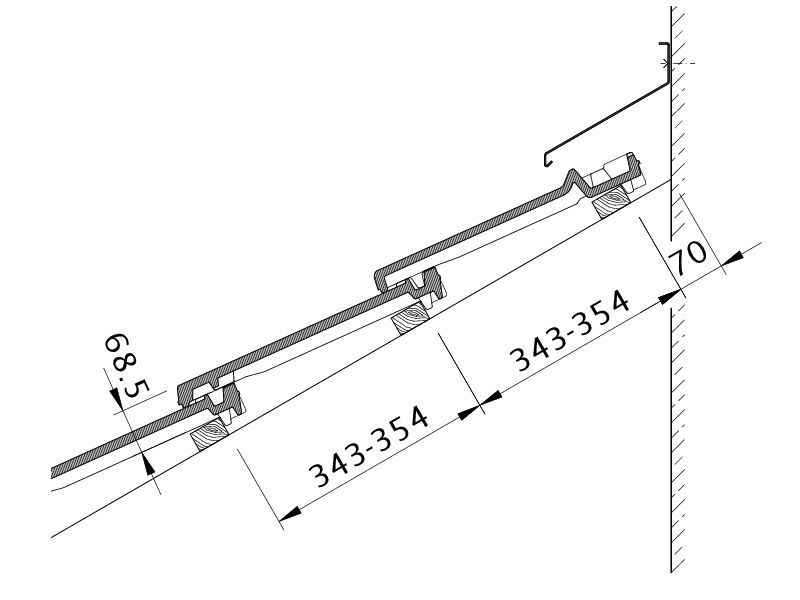

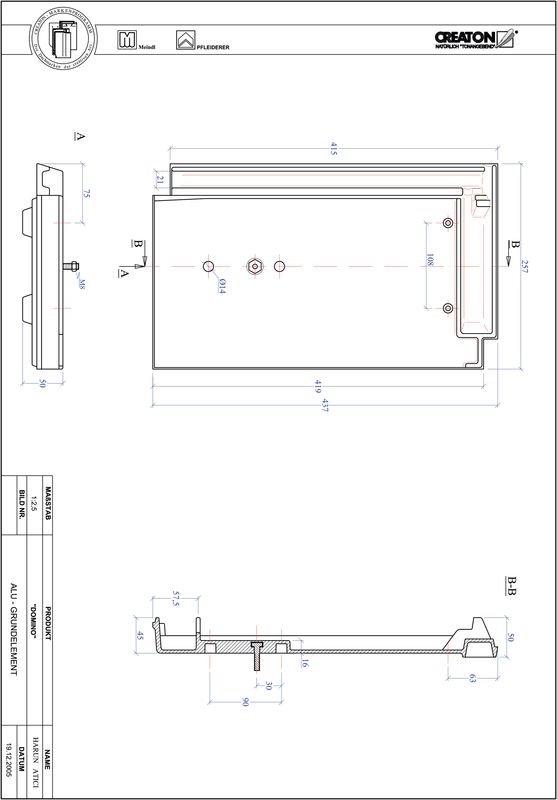

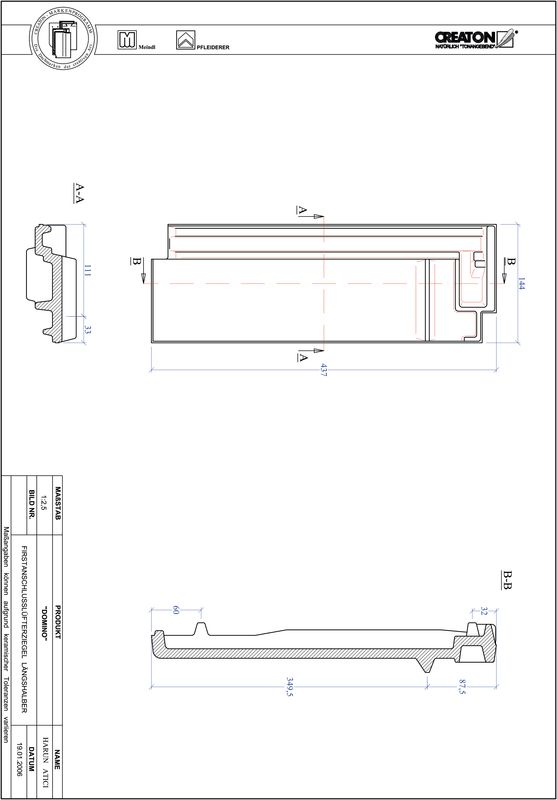

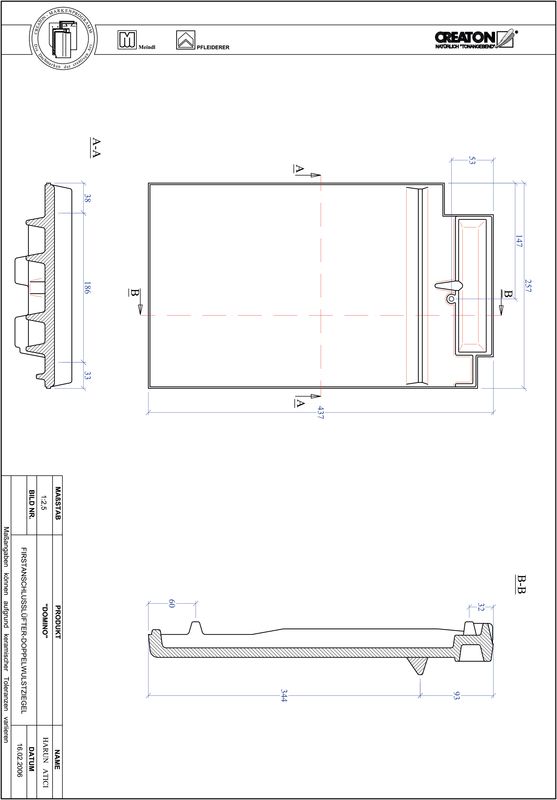

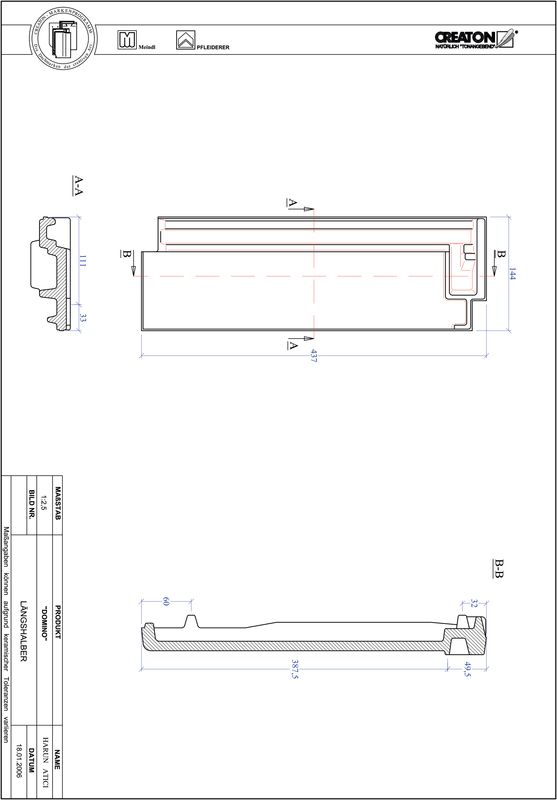

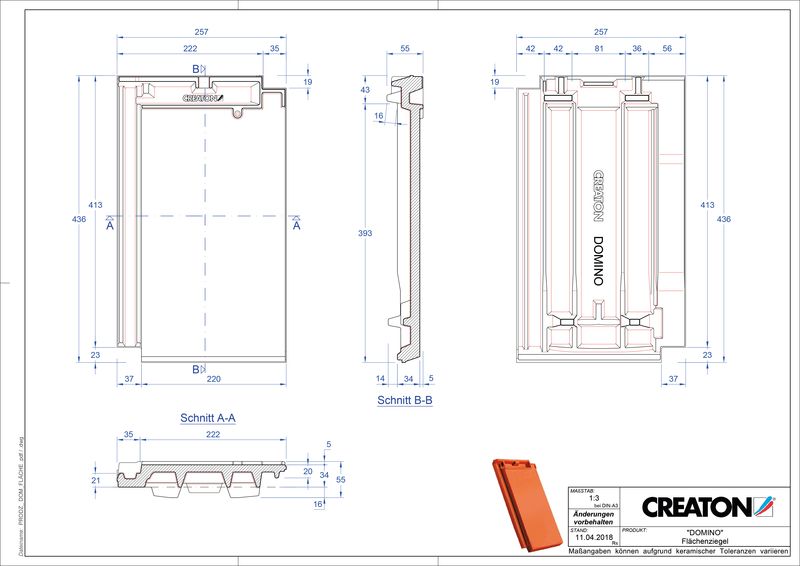

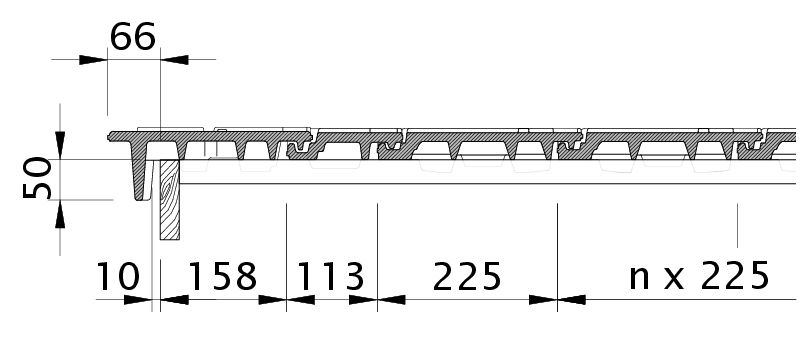

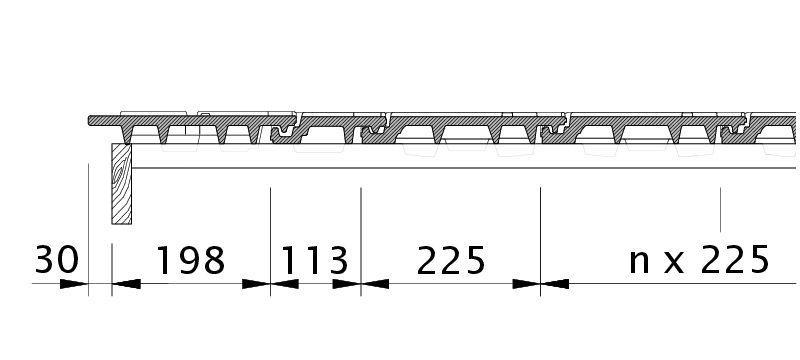

Dessins techniques

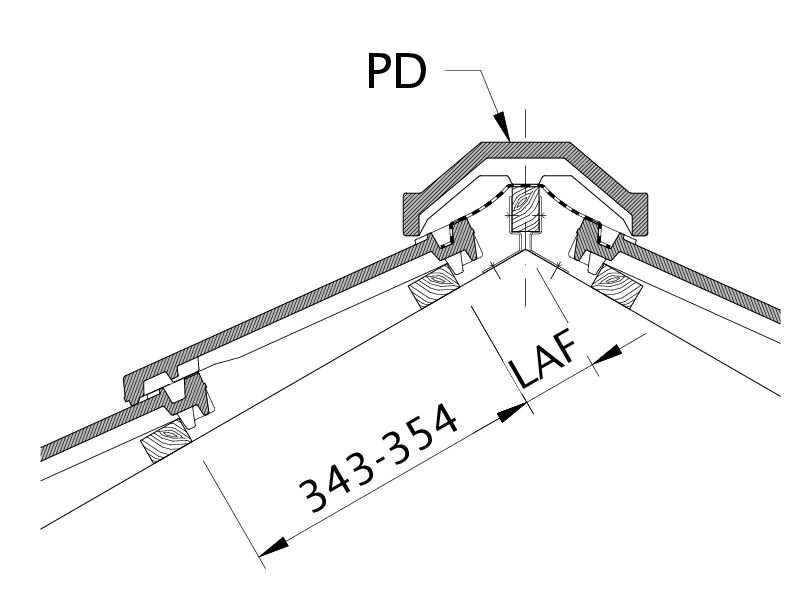

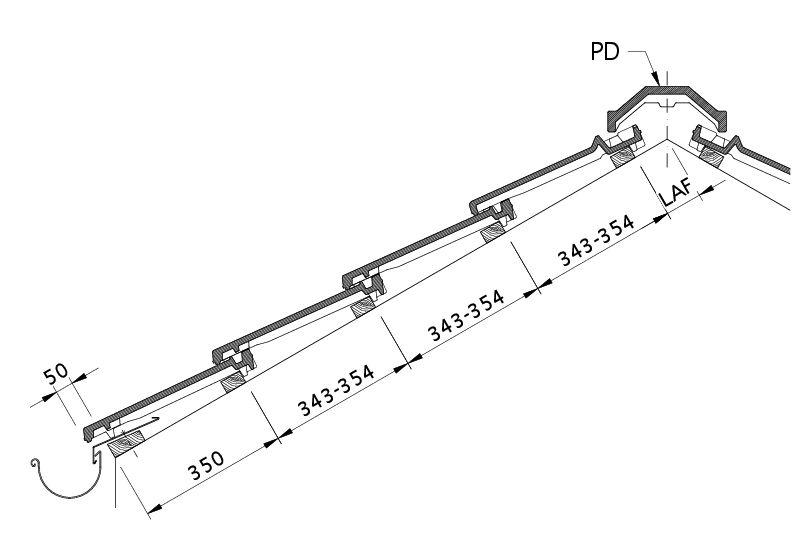

LAF/FLA valeurs

Détermination de la position du liteau supérieur jusqu'a l'axe de faîte et de la hauteur de l'axe de faîte (tenant compte d’une hauteur de 30 mm de la latte à panne)

Pente	Distance L en mm pour faïtière PD	Hauteur liteau de faîte H en mm pour faîtière PD
16°	80	105
20°	80	95
25°	80	85
30°	80	75
35°	80	65
40°	80	55
45°	80	45
50°	80	30
55°	80	25

Gamme d’accessoires

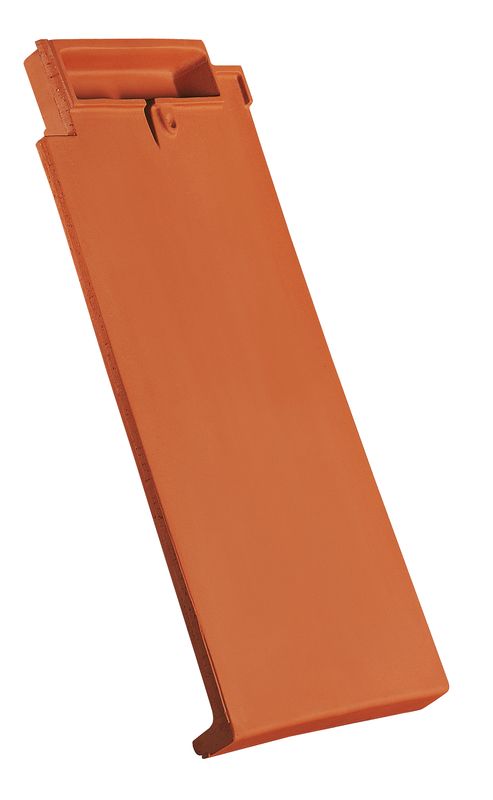

Demi-tuile DOM

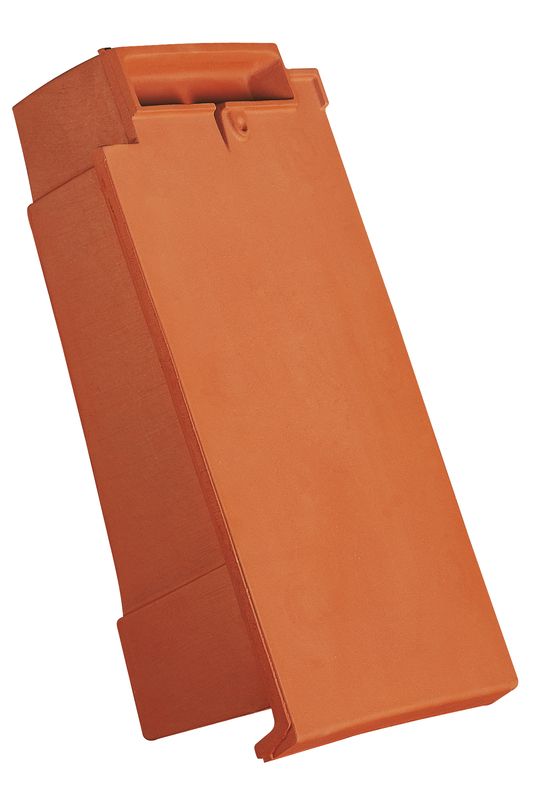

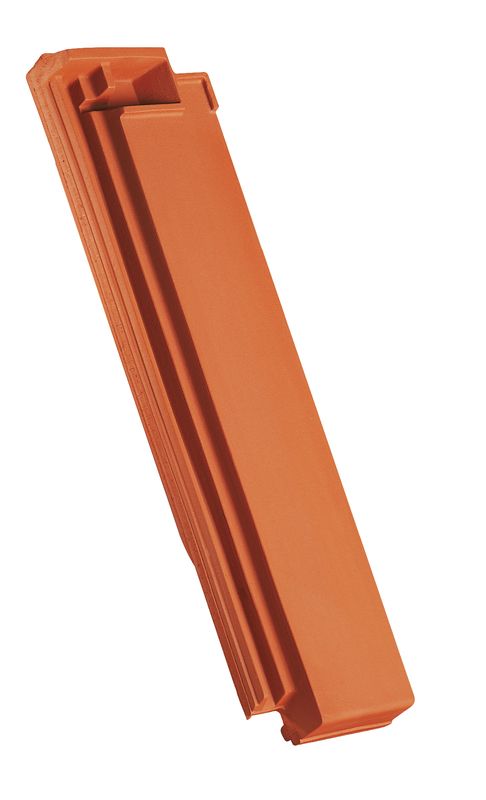

Tuile de rive DOM droite

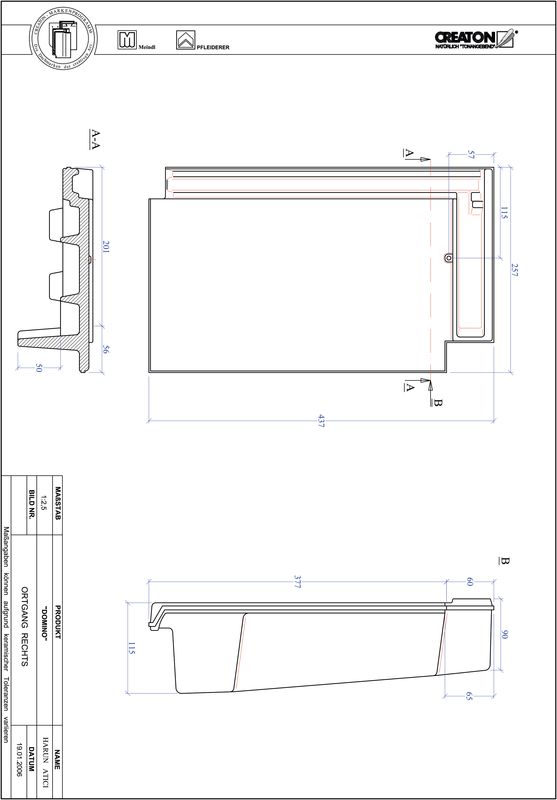

Tuile de rive DOM gauche

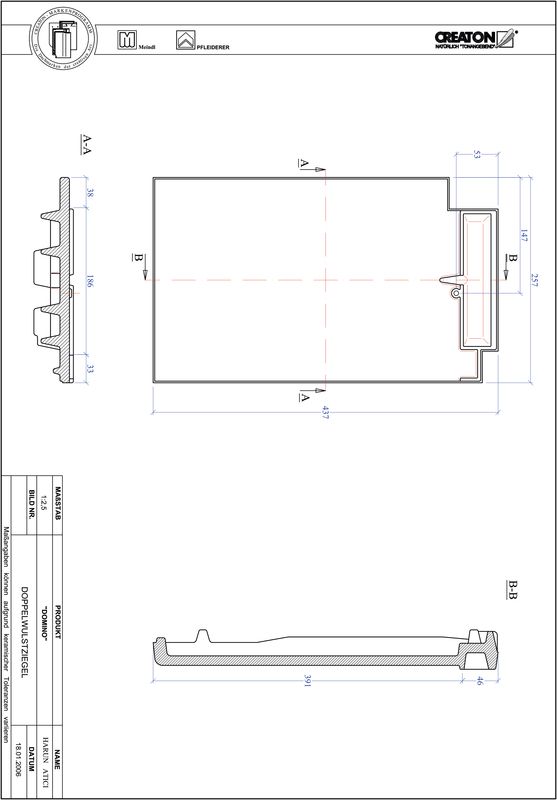

Tuile double bourrelet DOM

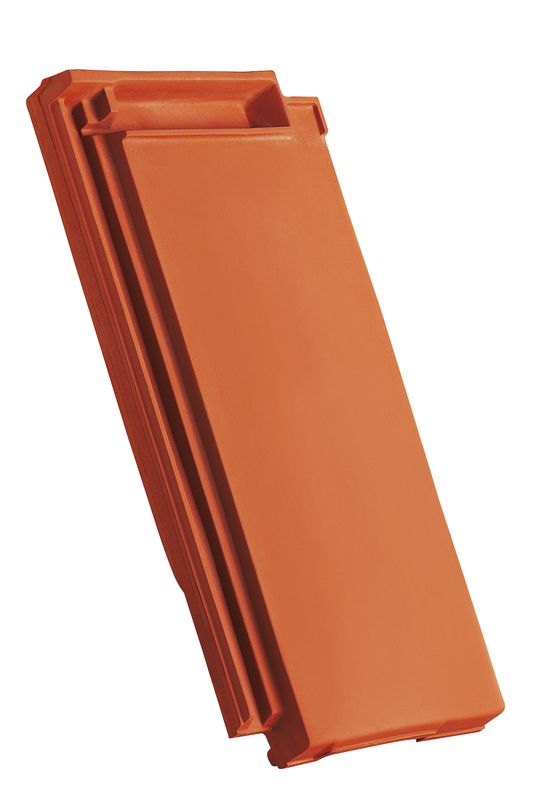

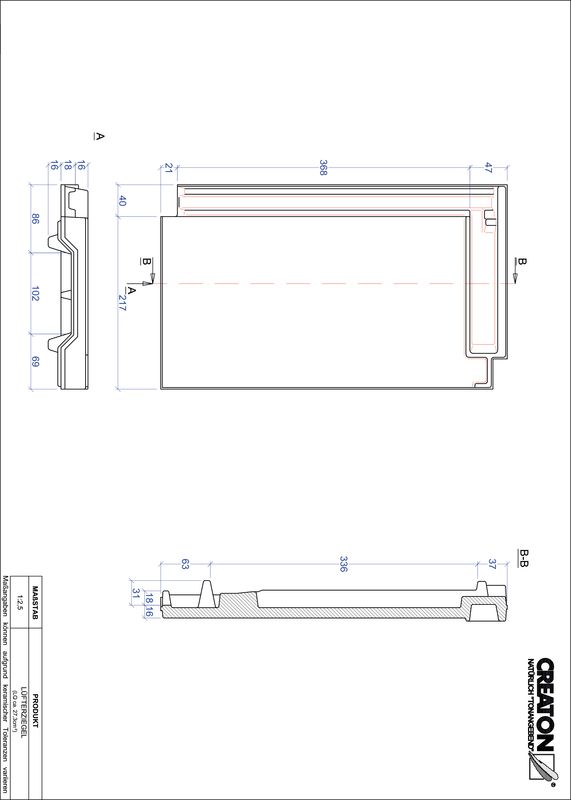

Chatière DOM

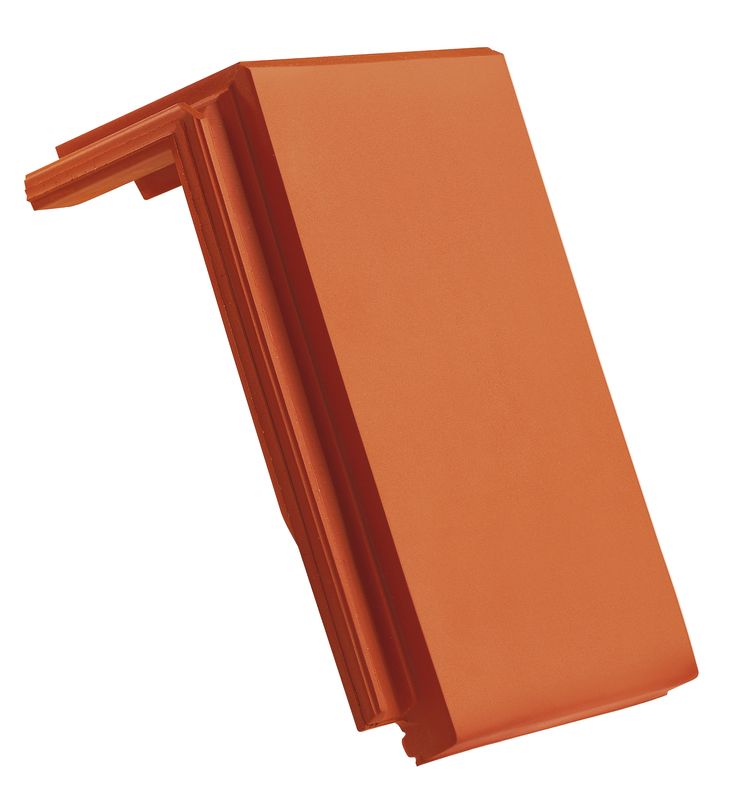

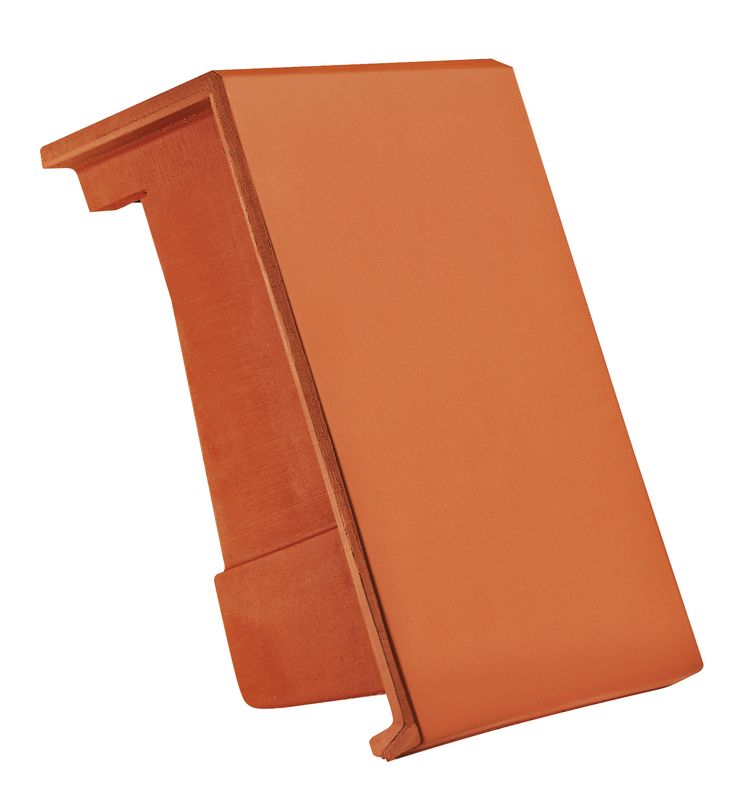

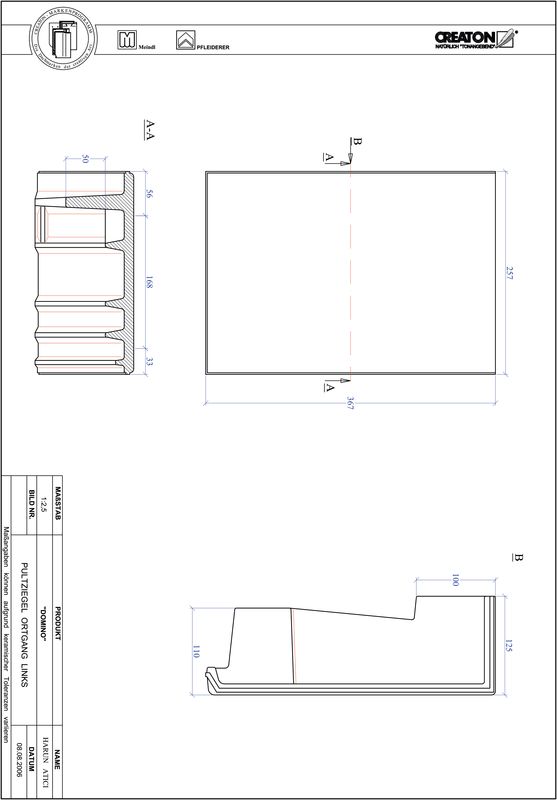

Tuile à appentis garnie standard DOM

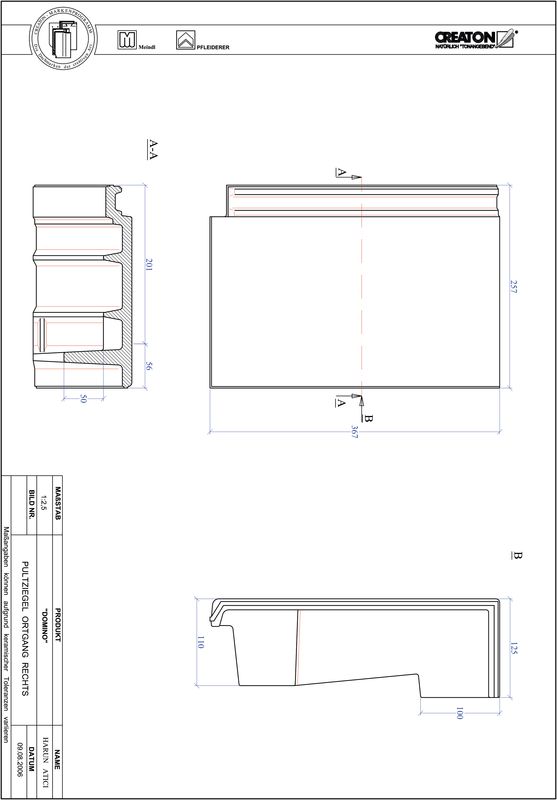

Tuile de rive à appentis garnie standard DOM droite

Tuile de rive à appentis garnie standard DOM gauche

Demi-tuile à appentis garnie standard DOM

Tuile à appentis garnie dimensions spéciales DOM

Tuile de rive à appentis garnie dimensions spéciales DOM droite

Tuile de rive à appentis garnie dimensions spéciales DOM gauche

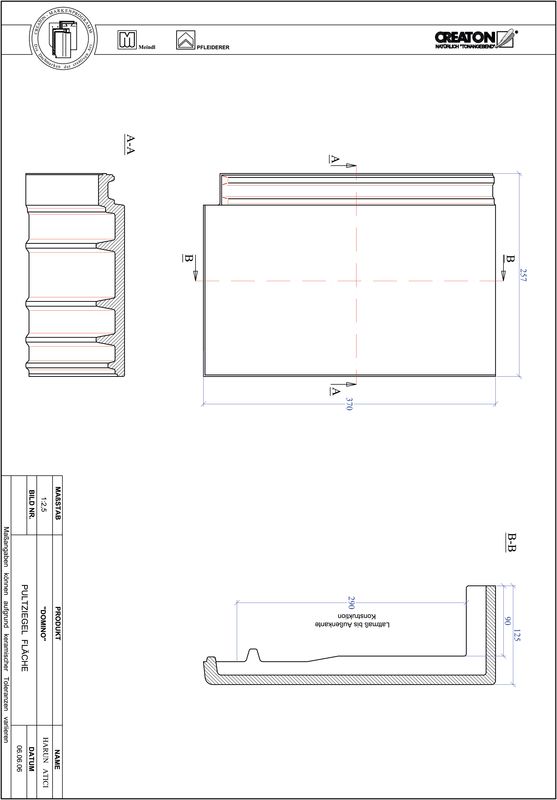

Tuile pour mansarde/toiture en shed garnie dimensions spéciales DOM

Tuile de rive pour mansarde/toiture en shed garnie dimensions spéciales DOM droite

Tuile de rive pour mansarde/toiture en shed garnie dimensions spéciales DOM gauche

Gamme de pièces de ventilation et de pénétration

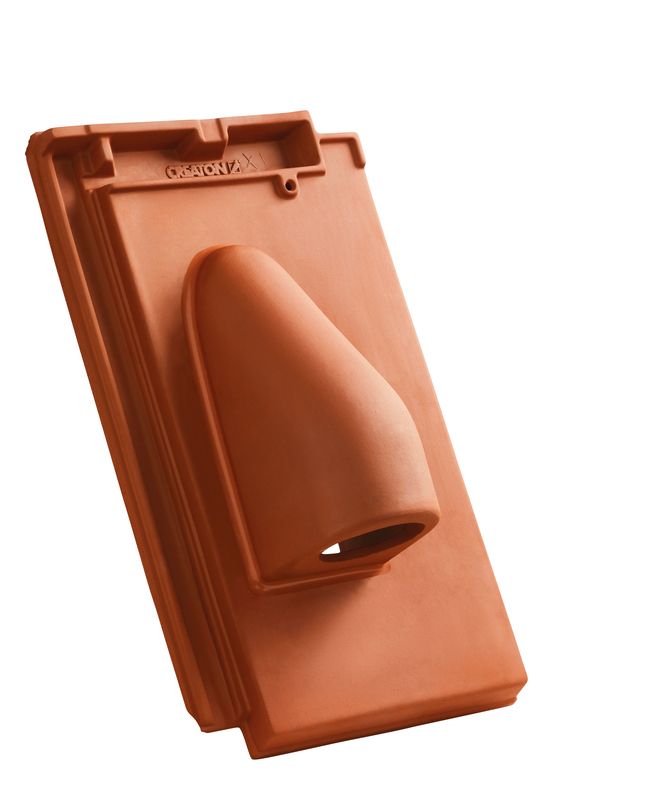

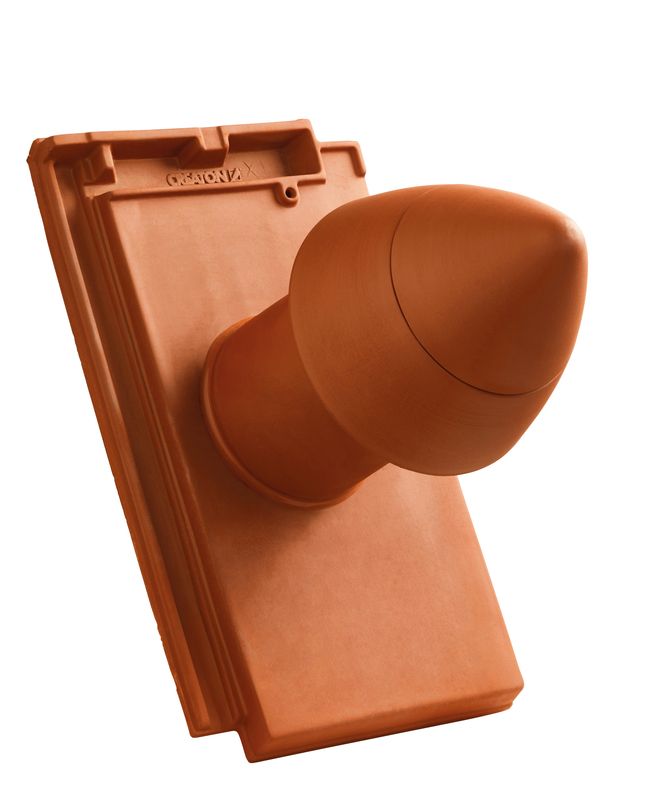

Cheminée d’aération SIGNUM DOM en céramique DN 110 mm avec chapeau dévissable, adaptateur de raccordement pour sous-toiture inclus

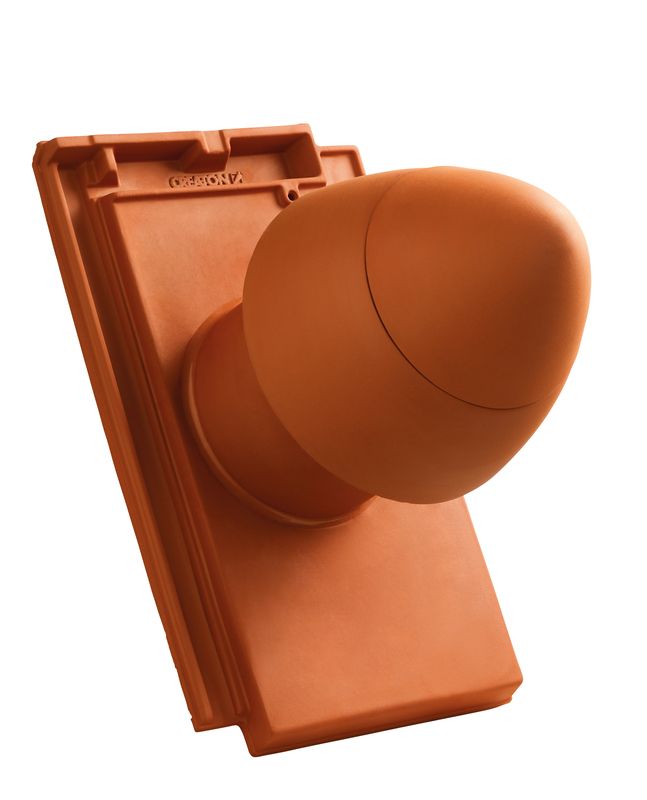

Cheminée d’aération SIGNUM DOM en céramique DN 125 mm avec chapeau dévissable, adaptateur de raccordement pour sous-toiture inclus

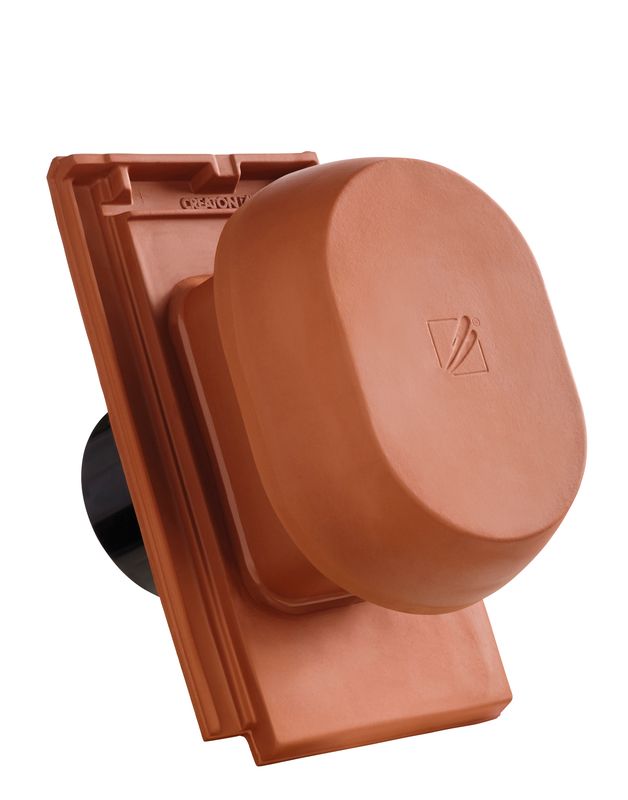

Ventilateur anti-buées SIGNUM DOM en céramique DN 160 mm, adaptateur de raccordement pour sous-toiture inclus

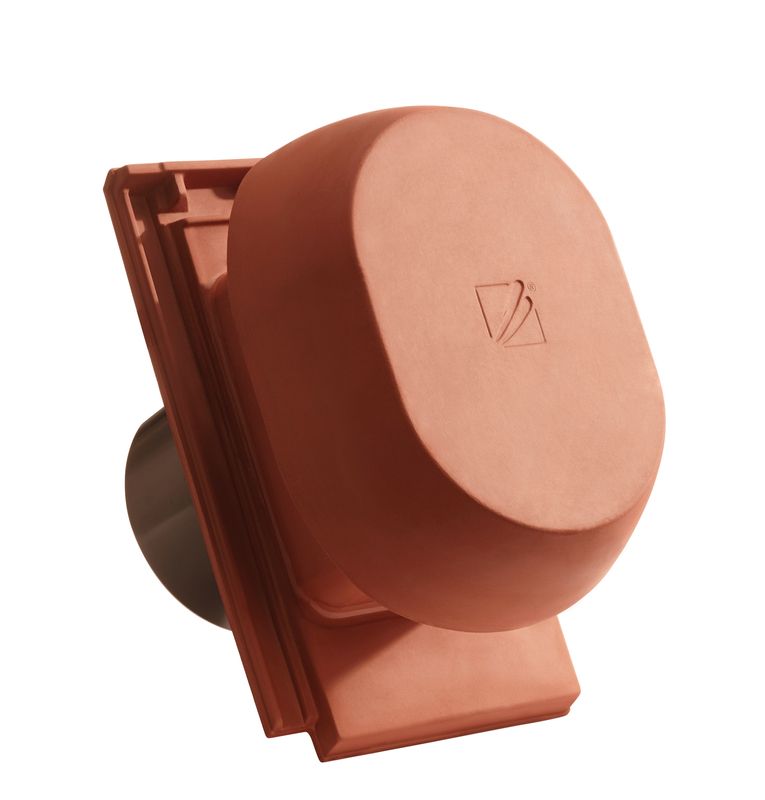

Ventilateur anti-buées SIGNUM DOM en céramique DN 200 mm, adaptateur de raccordement pour sous-toiture inclus

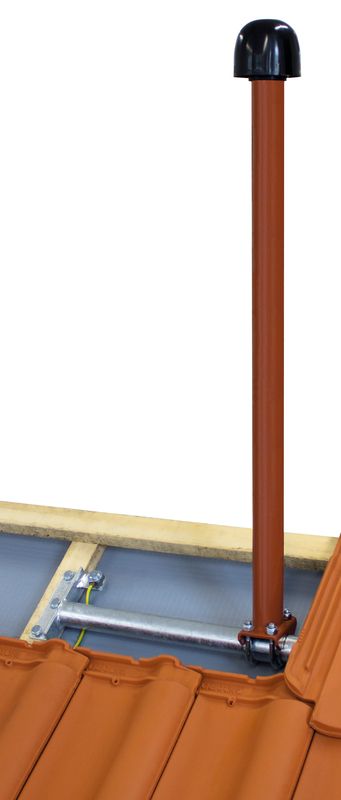

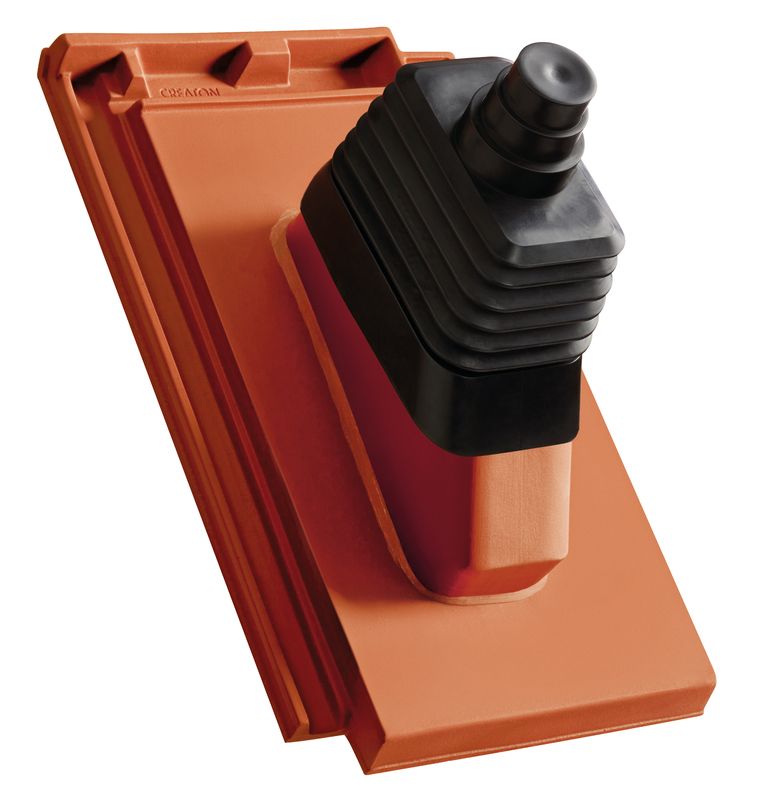

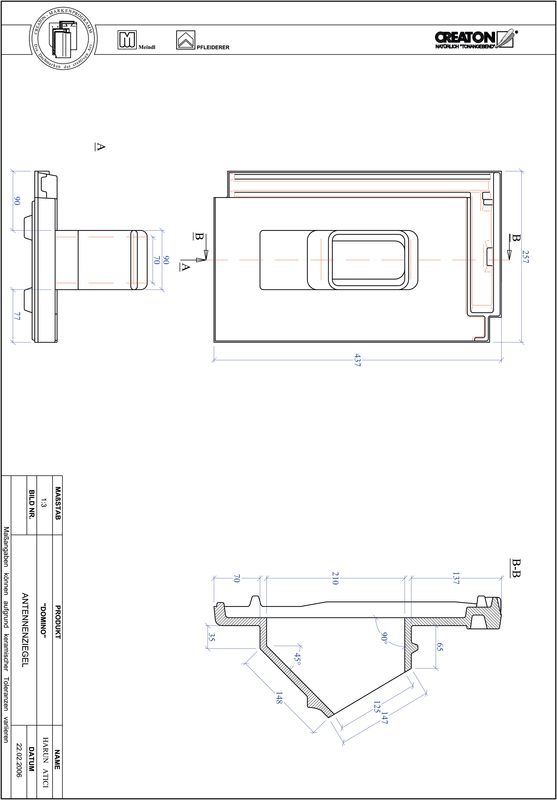

Passage d’antenne DOM

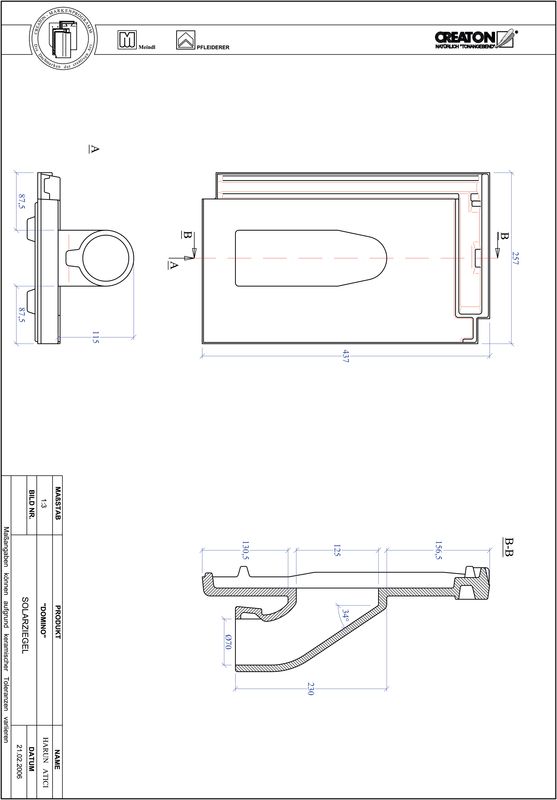

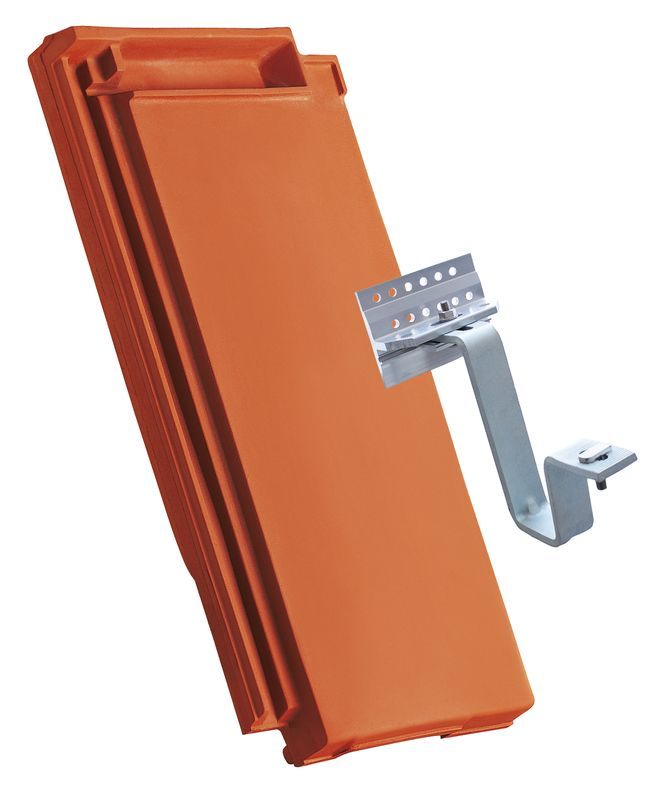

Tuile à douille solaire DOM

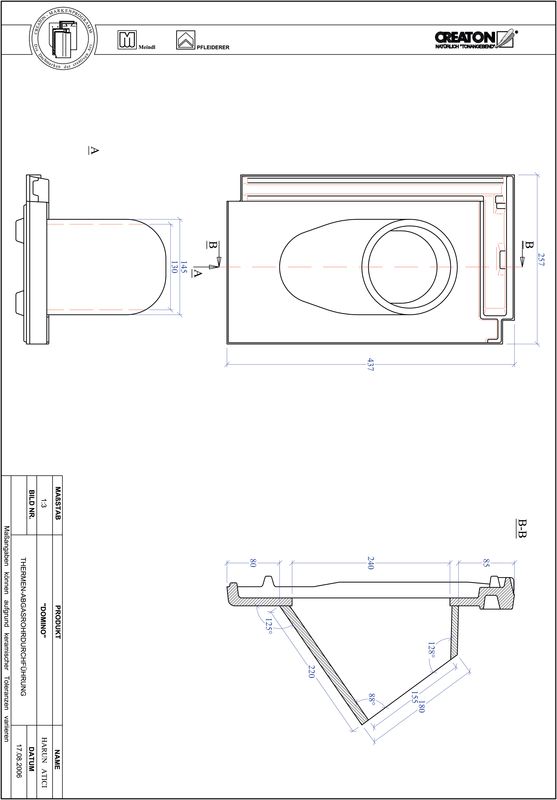

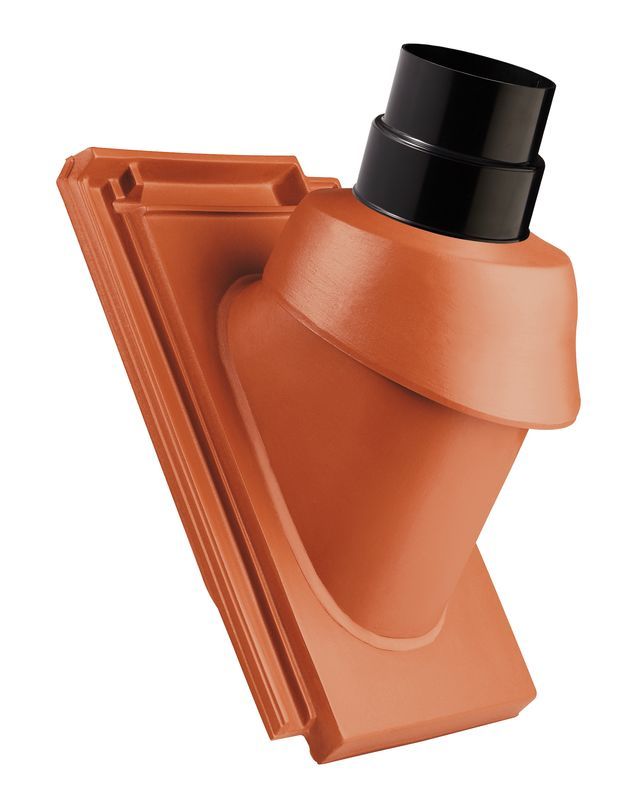

Passage de conduit d’évacuation de chaudière DOM NW 110/125

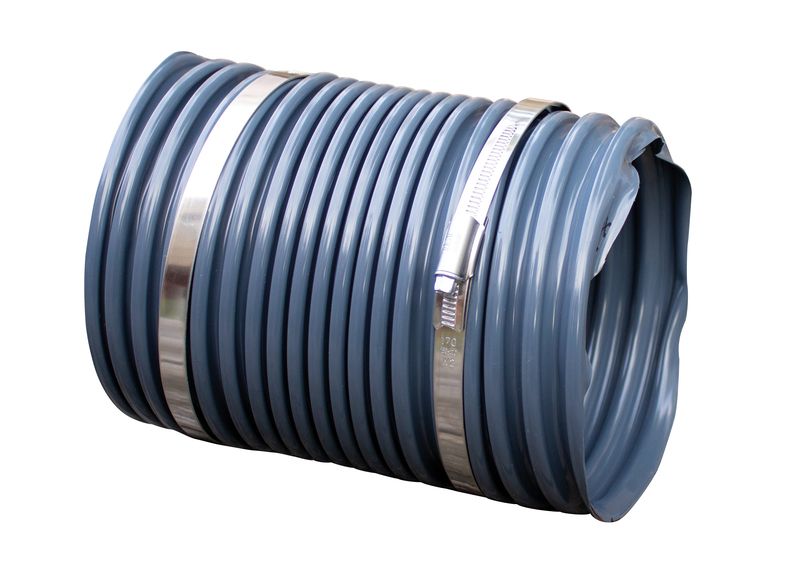

Tuyau flexible universel DN 160

Tuyau flexible universel DN 200

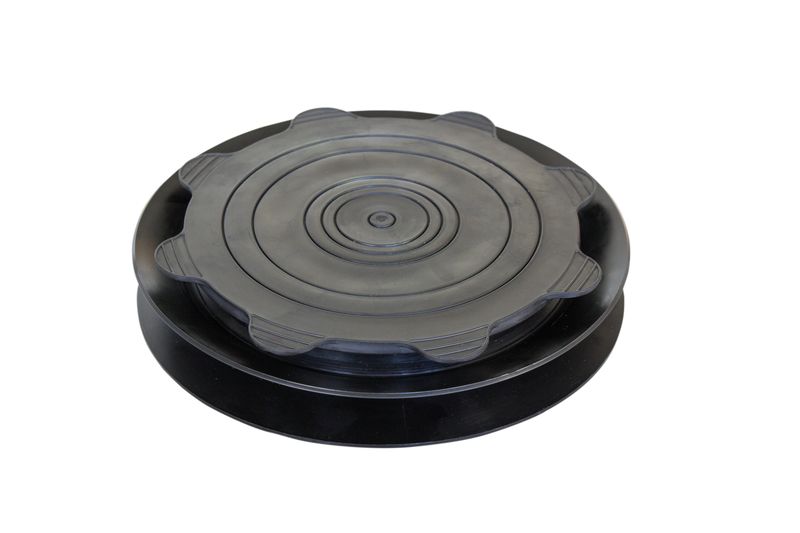

Adaptateur de raccordement pour sous-toiture universel NW 13,5

Adaptateur de raccordement pour sous-toiture universel NW 20

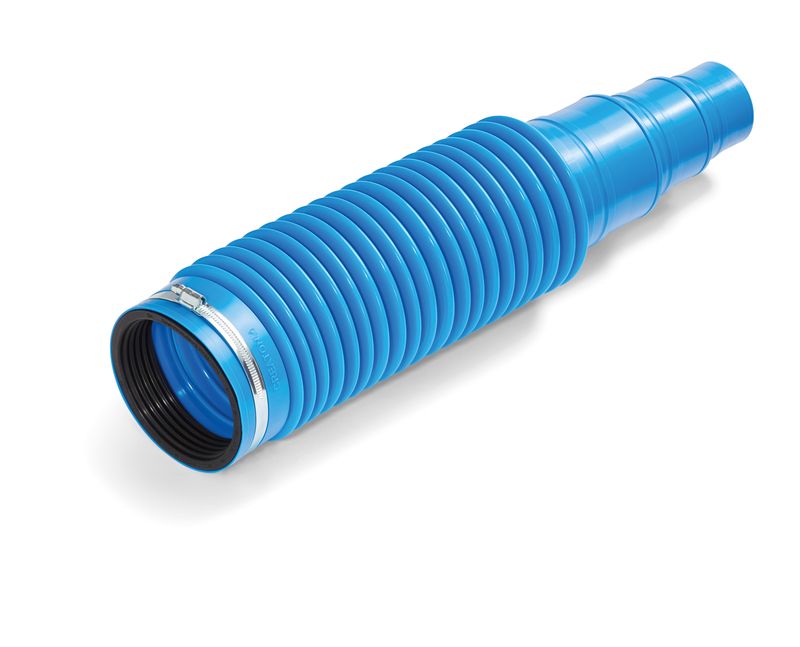

Tuyau flexible universel DN 110/125

Gamme de tuiles faîtières et arêtières

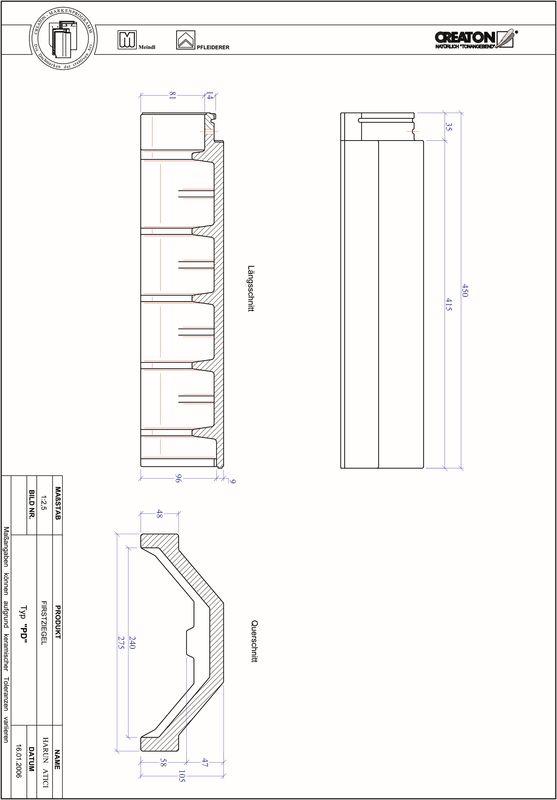

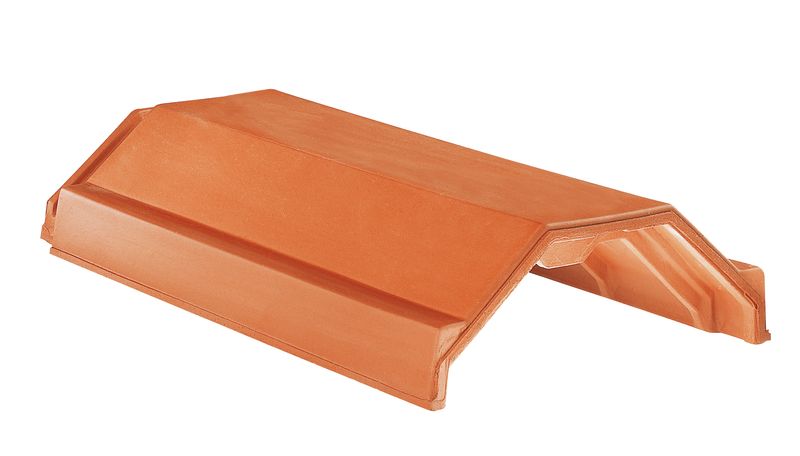

Tuile faîtière PD GOG (terre cuite)

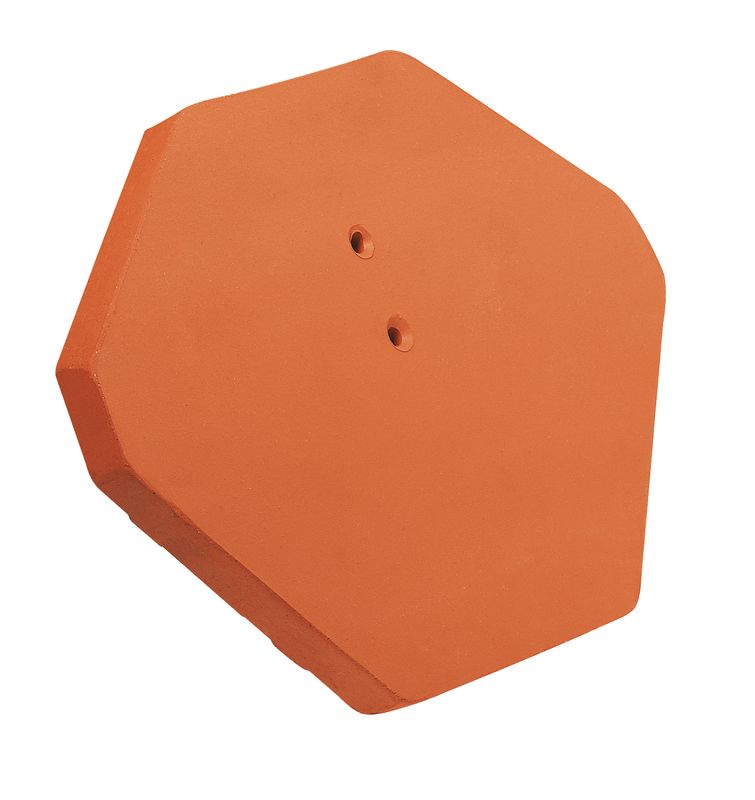

Fronton de début et de fin en céramique PD GOG (terre cuite)

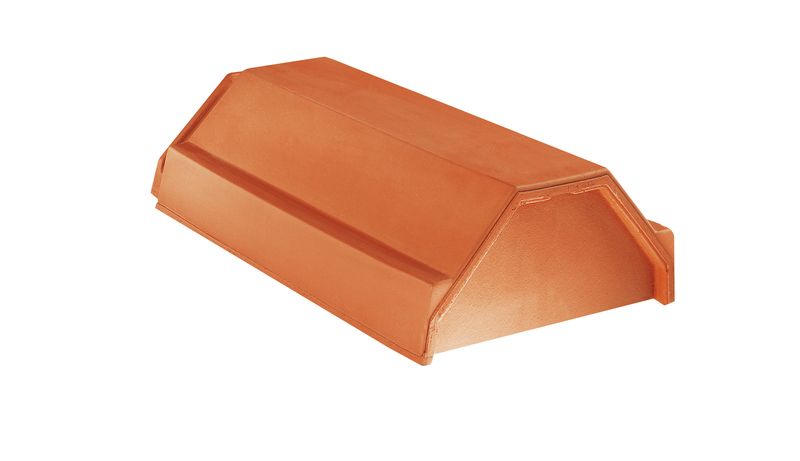

About d’arêtier en céramique PD GOG (terre cuite)

Rencontre 3 départs type PD GOG (terre cuite)

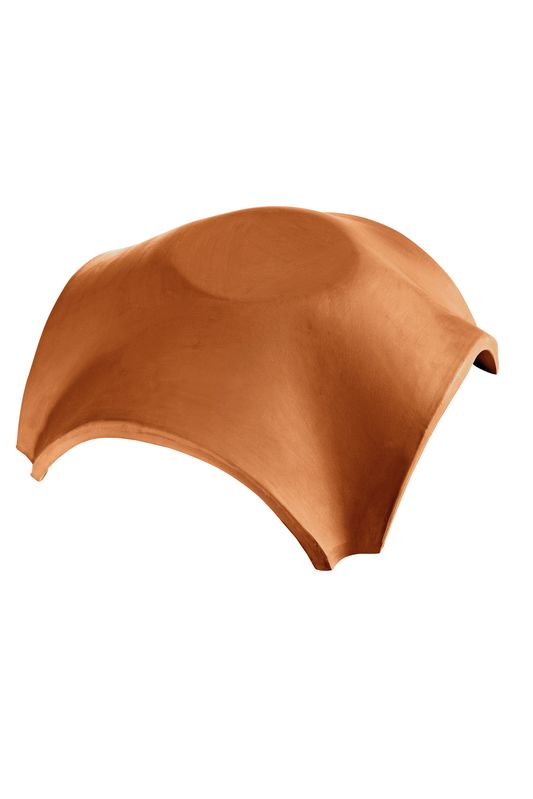

Rencontre 4 départs type PD GOG (terre cuite)

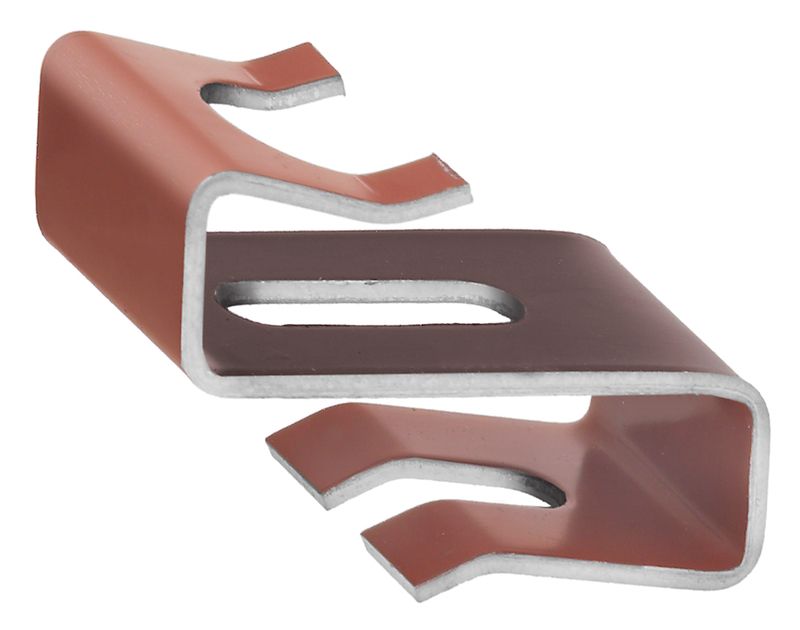

Crochet de faîtière en aluminium PD GOG

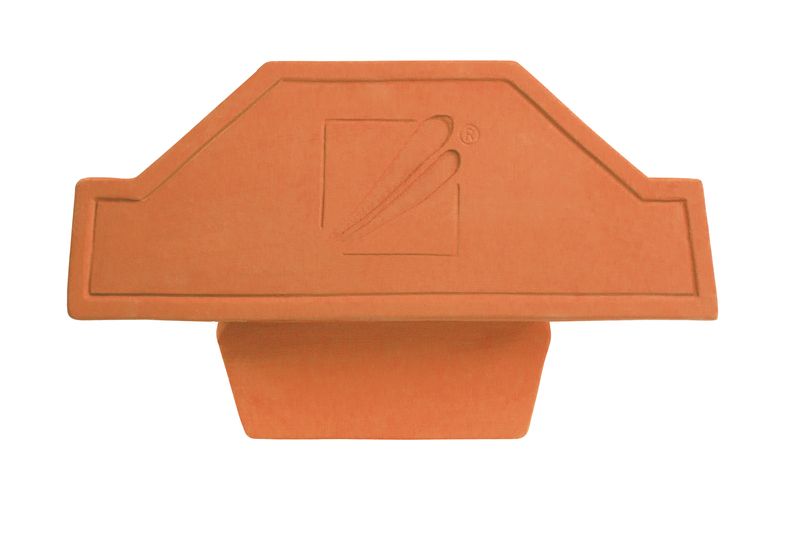

Écusson fonctionnel de début et de fin en céramique type 5 PD GOG (terre cuite)

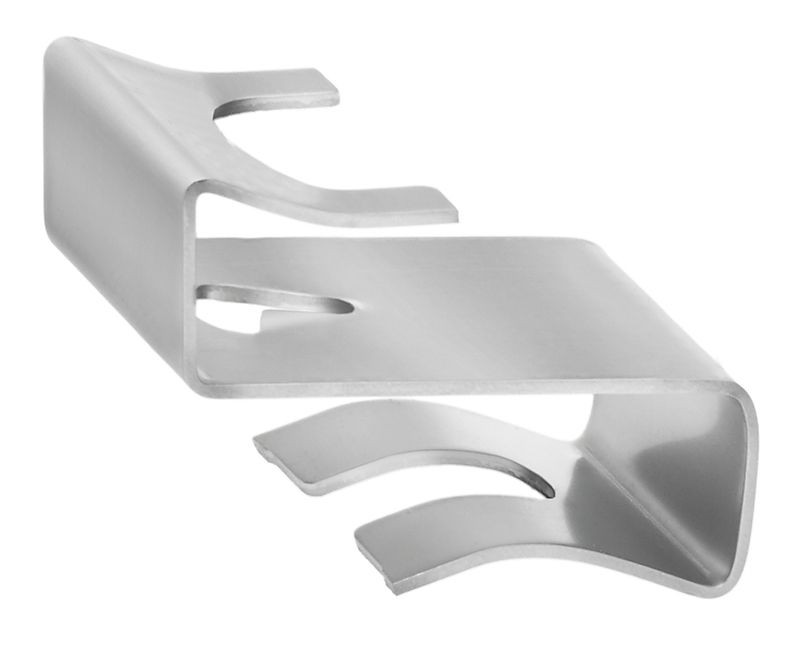

Crochet de faîtière FIRSTFIX inox PD GOG

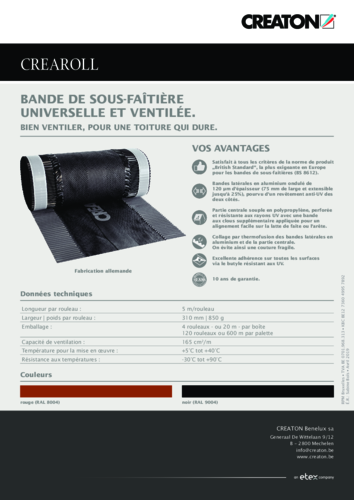

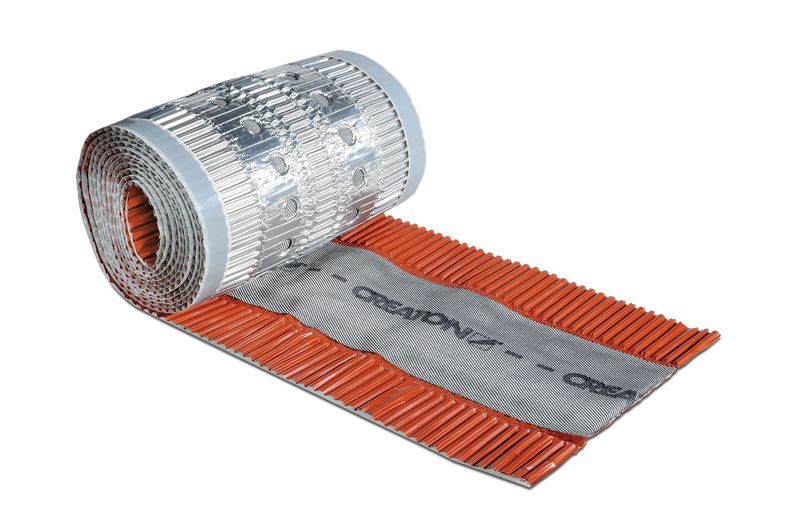

Closoir souple pour faîtage et arêtier 220 (CREAROLL ALU)

Closoir souple pour faîtage et arêtier 300 (CREAROLL ALU)

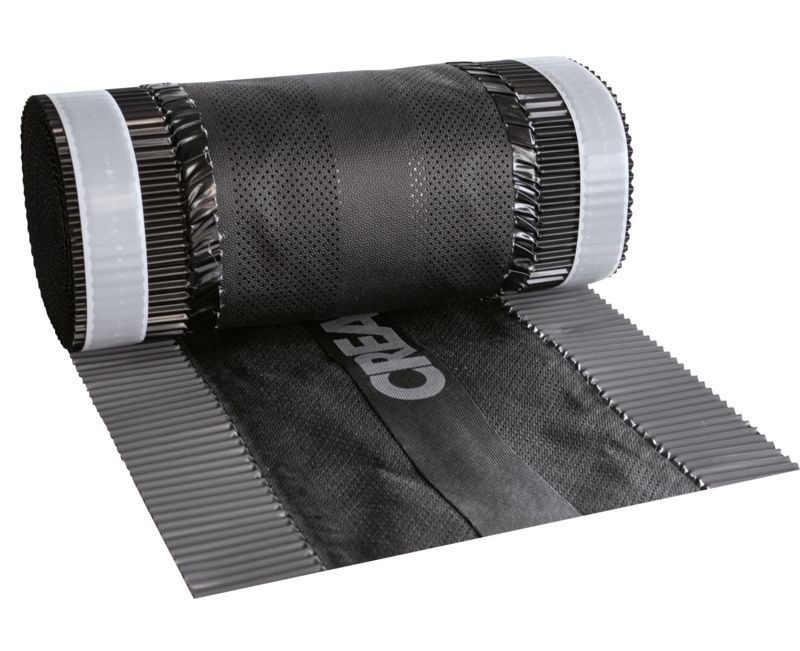

Closoir souple pour faîtage et arêtier 220 PP

Closoir souple pour faîtage et arêtier 310 PP

Closoir souple pour faîtage et arêtier 390 PP

Gamme d’accessoires de décoration et de protection contre la force de succion du vent

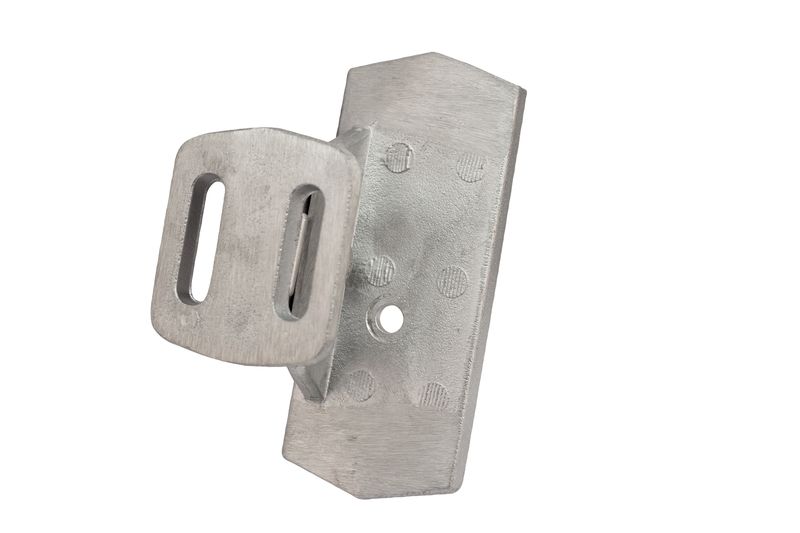

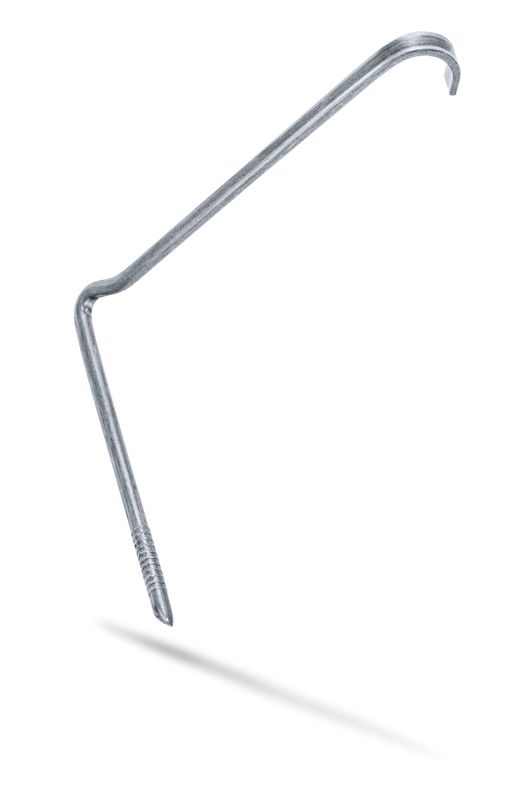

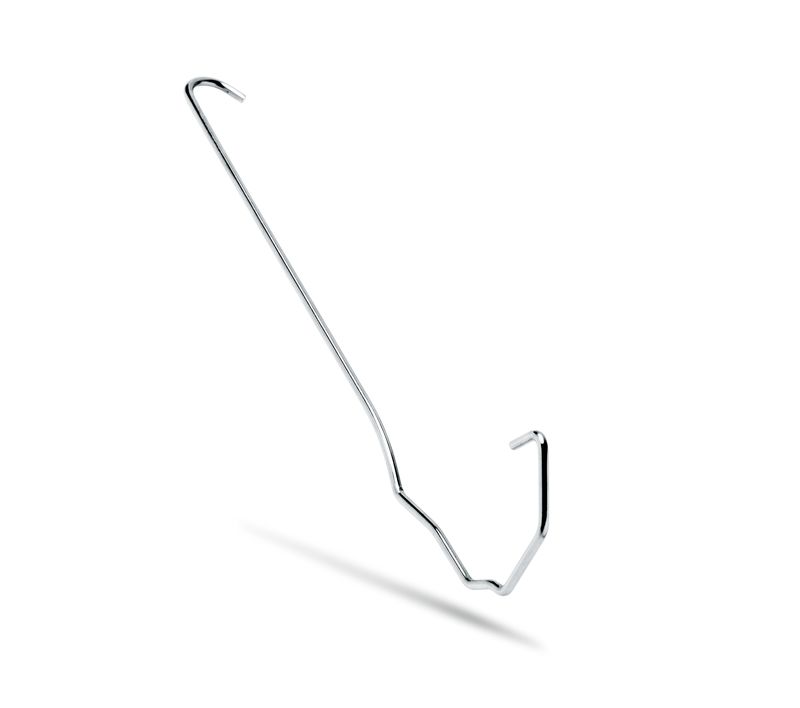

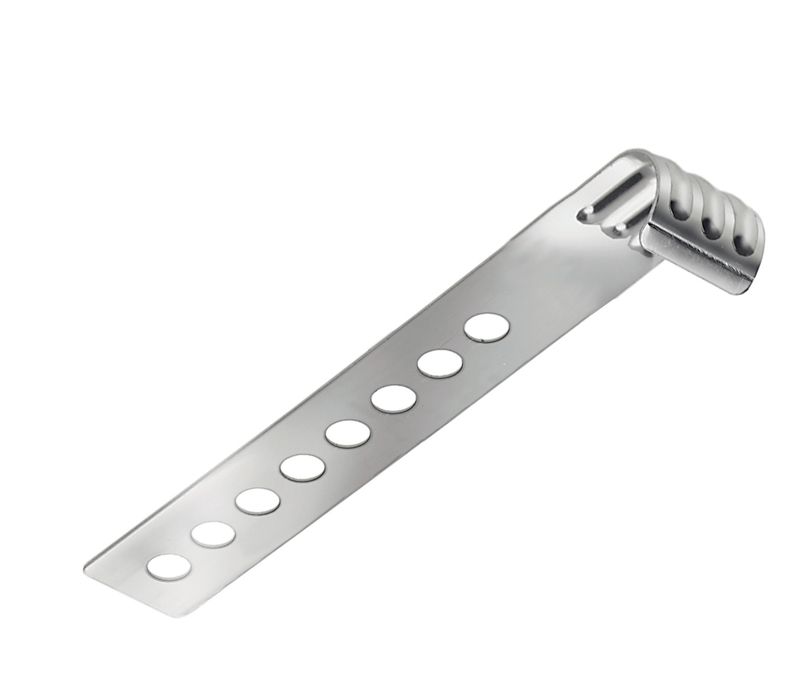

Crochet tempête en alu-zinc à attacher type H4 30x50 (ELE, HAR, HER, RUS, RAP, DOM, OPT, CAN, MZ3 KLA, VIS)

Crochet tempête en alu-zinc à attacher type H14 40x50 (ELE, MEL, RAP, MZ3, MZ3 KLA, HER, REG)/40x60 (DOM, OPT, RAP, RUS, MZ3 KLA, ELE, HAR, HER, CAN, VIS)

Crochet tempête en alu-zinc à attacher type H15 40x50 (DOM, HAR, OPT, VIS)/40x60 (RAT)
