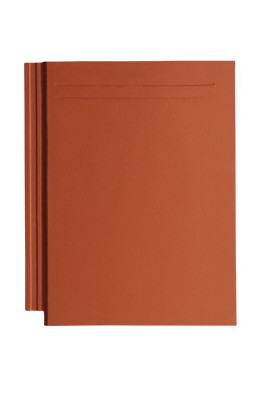

KAPSTADT

Winnaar Trend Award Bau 2013

KAPSTADT is een grote moderne vlakke dakpan die aansluit bij de arhictecturale trend van strakke daken. Haar technische hoogstandjes verheffen KAPSTADT tot de meest elegante vlakke betondakpan in de markt.

Grote vlakke dakpan
Slechts 16 mm dik
Plaatsing in verband mogelijk over de hele breedte van het dak dankzij hele en halve gevelpannen

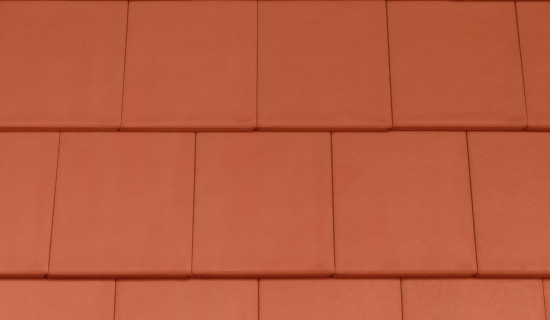

planar klassiek rood

planar donkergrijs

planar leigrijs

planar zwart

Technische gegevens

Afmetingen (l x b - mm)	420 x 334
Gewicht per dakpan (kg)	4,7
Stuks per pallet	216
Dakhelling (x°)	17° tot 20°	≥20° tot 25°	≥25° tot 30°	≥30°
Minimum overlap (mm)	110	100	90	80
Latafstand (mm)	310	320	330	340
Aantal pannen / m² (stuks)	10,7	10,4	10,1	9,8
Gewicht / m² (kg)	50,5	49,0	47,5	46,1

(*) Dakhellingen tussen 17° en 20° zijn mogelijk mits onder de betondakpannen een waterkerende, dampdoorlatende folie van CREATON wordt toegepast.

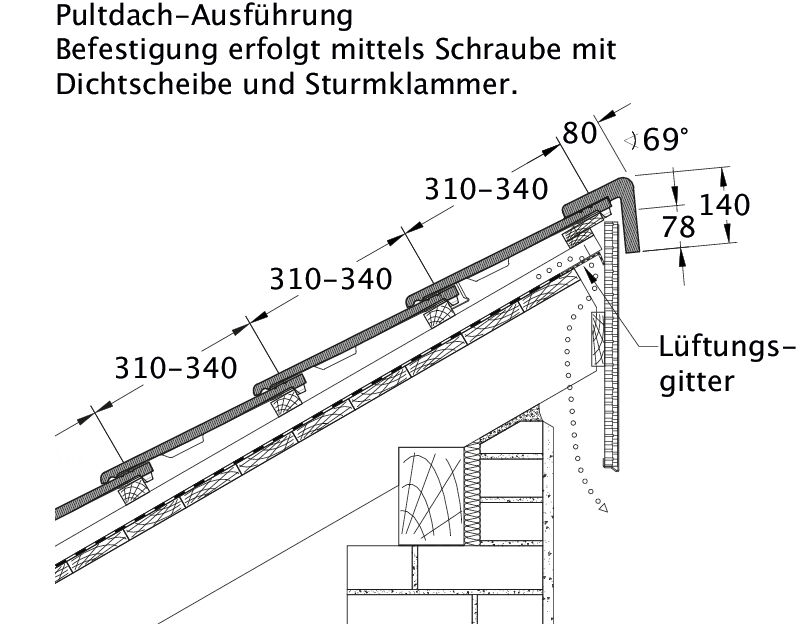

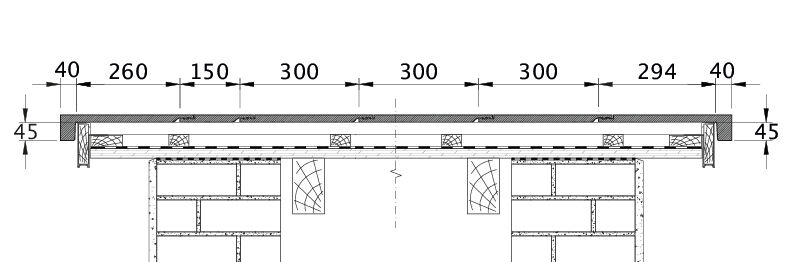

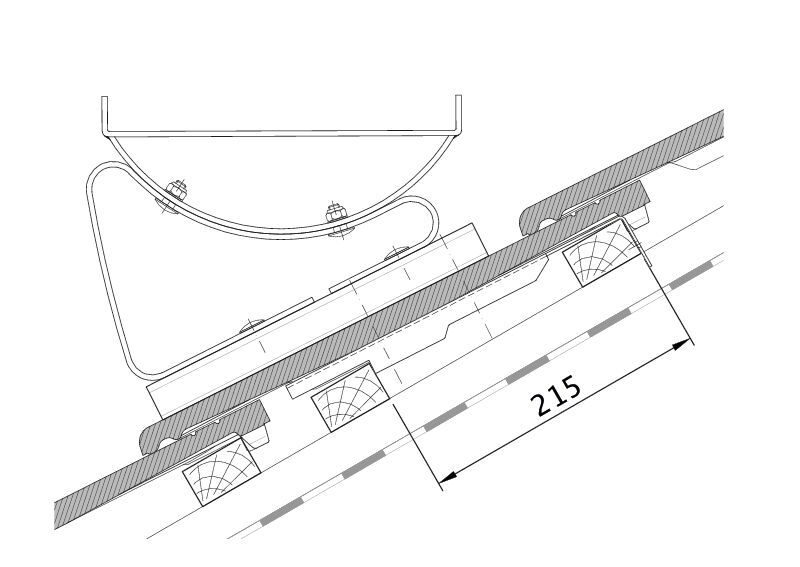

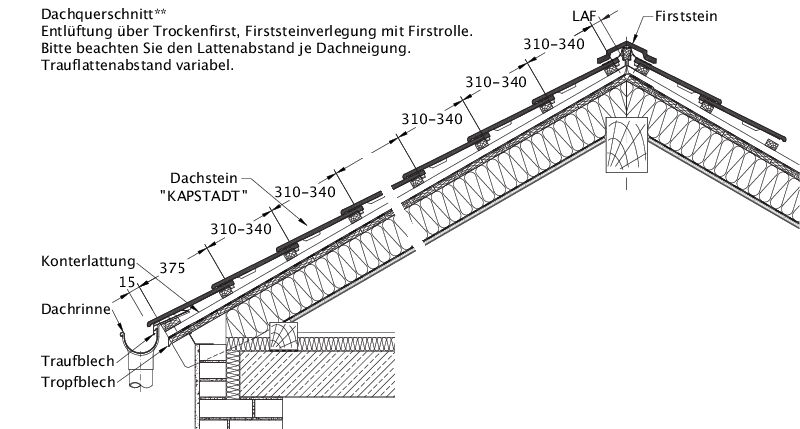

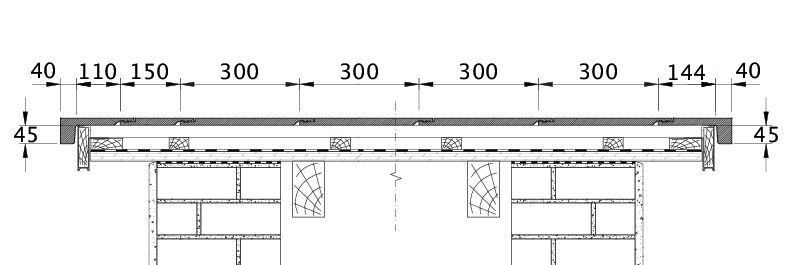

Technische tekeningen

Accessoires

KAP halve pan

KAP concrete verge tile right 90 mm notch

KAP concrete verge tile right 90 mm notch

KAP concrete verge tile left 90 mm notch

KAP concrete verge tile left 90 mm notch

KAP concrete verge tile right 120 mm notch

KAP concrete verge tile right 120 mm notch

KAP concrete verge tile left 120 mm notch

KAP concrete verge tile left 120 mm notch

KAP concrete half-width verge tile right 120 mm notch

KAP concrete half-width verge tile right 120 mm notch

KAP concrete half-width verge tile left 120 mm notch

KAP concrete half-width verge tile left 120 mm notch

KAP ventilatiepan

KAP ventilatiepan

KAP shed/chaperonpan

KAP shed/chaperonpan

KAP halve shed/chaperonpan

KAP halve shed/chaperonpan

KAP shed/chaperonpan gevelpan rechts

KAP shed/chaperonpan gevelpan rechts

KAP shed/chaperonpan gevelpan links

KAP shed/chaperonpan gevelpan links

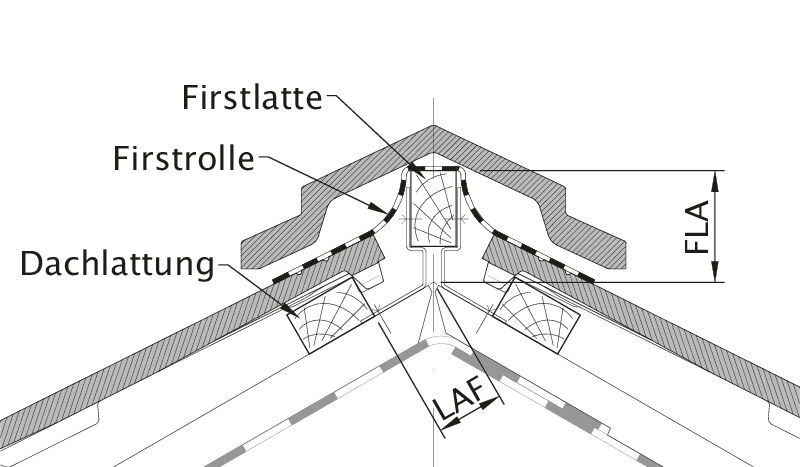

Nok/Vorst-systemen voor betondakpannen

Ondernokrol 310 (CREAROLL PP)

Ondernokrol 310 (CREAROLL PP)

Productgamma voor ventilatie en doorvoer

Verbindingsslang voor universele verluchtingspan DN 100

Verbindingsslang voor universele verluchtingspan DN 100

Verbindingsslang voor universele verluchtingspan DN 125

Verbindingsslang voor universele verluchtingspan DN 125

Productgamma voor dakafwerking en de beste bescherming

Storm clip in zinc-aluminium, drive-in clip, all battens (KAP)

Storm clip in zinc-aluminium, drive-in clip, all battens (KAP)

Verluchtingskam

Verluchtingskam

Downloads

Documenten

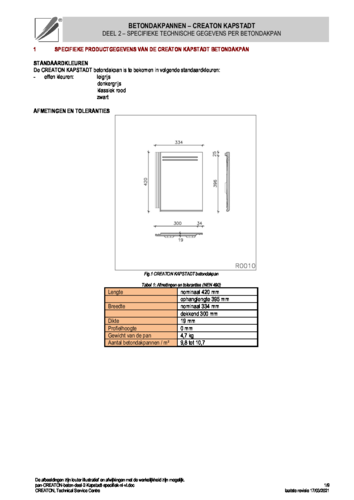

Productfiche KAPSTADT
Bestektekst KAPSTADT
Toepassingsrichtlijn KAPSTADT
Algemene technische gegevens betonpannen
CAD

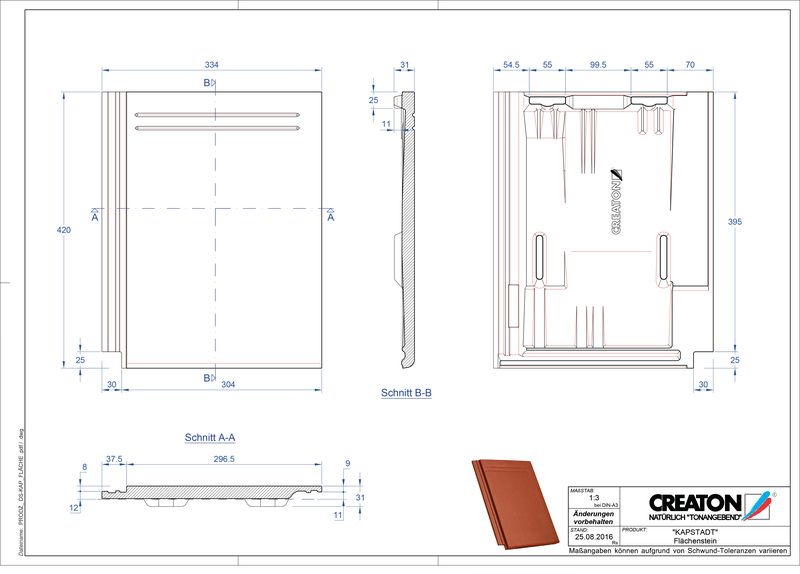

Product CAD file KAPSTADT pan Faechenstein
pdf | 223 kB
dwg | 211 kB
jpeg | 51 kB
